发动机储油底壳结构三维设计

　　在往复式内燃机的润滑系统布局中，油底壳是承担机油存储、杂质沉降、油温散热功能的核心壳体部件，安装于发动机缸体下部，将曲轴箱下部完全密封，形成封闭的润滑回路空间，同时承接曲轴、连杆机构高速运转时飞溅回落的机油，为机油泵提供稳定的储油容积，避免车辆在坡道行驶、加减速工况下出现机油泵吸空的问题。

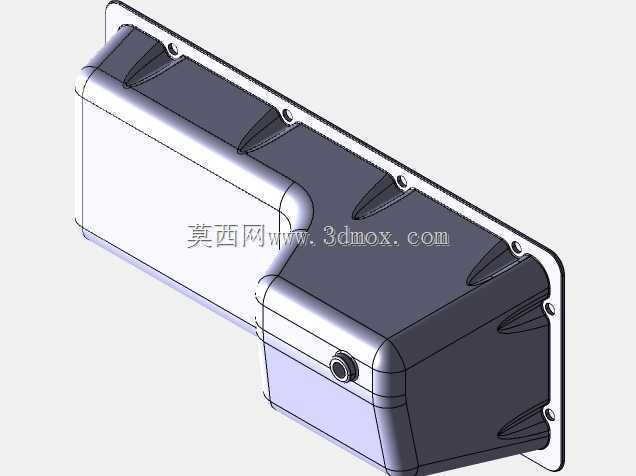

　　这款油底壳采用整体式壳体结构设计，主体为不等高的腔体造型，对应发动机缸体下部的轮廓做了避让设计，较高的腔体段对应曲轴连杆的运动轨迹空间，避免曲轴运转时与壳体内壁发生运动干涉，较低的腔体段为储油区，设置有足够的深度保证机油储量，同时在壳体底部预留了机油集滤器的安装空间，保证集滤器始终浸没在机油液面以下。壳体的法兰安装边采用整圈外翻边设计，沿法兰边均匀布置了螺栓安装孔，安装时通过密封垫与缸体下平面贴合，螺栓按照对角线顺序拧紧后可保证结合面的密封压力均匀，避免出现机油渗漏的问题。

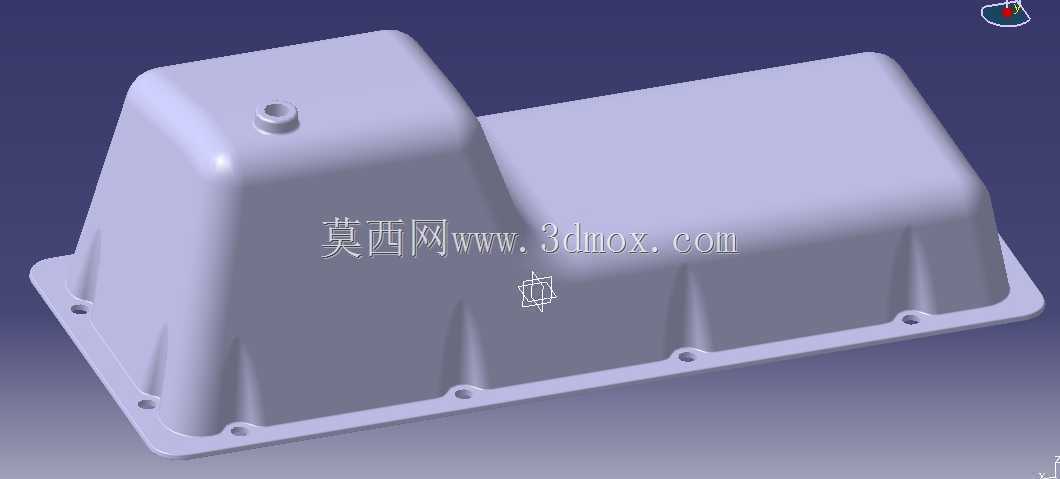

　　壳体的外表面布置了多道纵向加强筋，从法兰边一直延伸到壳体底部，一方面可以提升薄壁壳体的整体刚性，降低发动机运转过程中壳体的振动幅度，减少辐射噪声，另一方面加强筋可以增加壳体的散热面积，帮助机油在存储过程中向外散发热量，维持机油在合理的工作温度区间。壳体顶部的凸起结构为机油加注口的安装座，设置有内孔用于安装机油加注管，方便日常维护时补充机油，安装座的位置避开了内部运动部件的运动范围，同时处于较高位置，避免车辆倾斜时机油从加注口溢出。

　　设计过程中首先需要匹配发动机缸体下平面的安装轮廓，确定法兰边的孔位坐标与孔径参数，保证安装时的互换性，其次要根据发动机的润滑系统容量要求计算储油腔的有效容积，预留足够的机油储量满足润滑循环需求，同时要校核壳体内部的空间轮廓，模拟曲轴、连杆在最大行程位置的运动包络，保证壳体内壁与运动部件之间留有足够的安全间隙，避免运转过程中出现碰撞干涉。壳体的壁厚根据材料特性做了均匀化设计，避免壁厚差异过大导致注塑或压铸过程中出现缩痕、变形等缺陷，法兰边的厚度略大于壳体主体壁厚，保证螺栓拧紧时法兰边不会出现压溃变形。

　　在实际装车应用中，这类油底壳多用于小排量往复式汽油发动机，配套于乘用车、小型工程机械的动力单元，安装时需要在法兰面与缸体之间加装耐油橡胶密封垫或者涂覆密封胶，保证结合面的密封性能，壳体底部通常会设置磁性放油螺塞，用于吸附机油中的铁屑杂质，减少发动机运动部件的磨损。日常维护过程中需要定期检查油底壳的外观是否存在磕碰变形、渗漏油的问题，车辆托底后容易造成油底壳凹陷甚至破裂，导致机油泄漏引发发动机润滑故障，设计时在壳体下部预留了足够的离地间隙，同时加强筋结构也可以提升壳体的抗冲击能力，减少轻微托底对壳体造成的损伤。
