带加强筋卧式铰接支撑座结构设计

项目分类:通用机械零部件 发布时间:2025-02-20 ID:941297
  • 带加强筋卧式铰接支撑座结构设计
  • 带加强筋卧式铰接支撑座结构设计

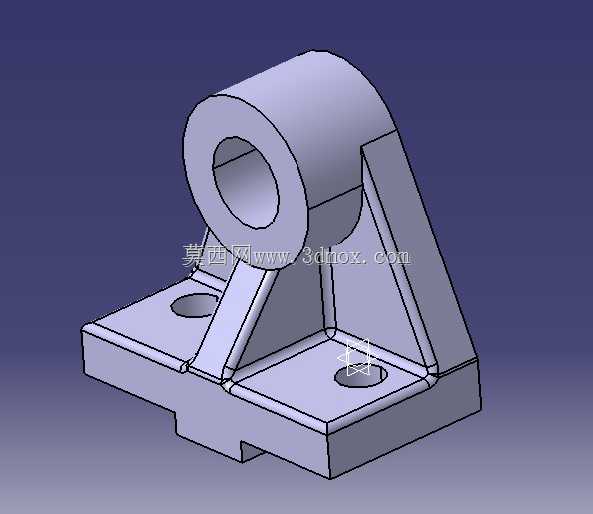

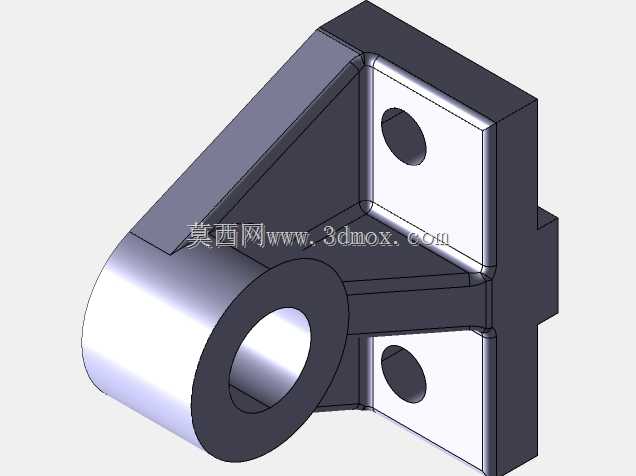

  这类带加强筋的卧式铰接支撑座,在工业设备的铰接传动链路里承担着核心的载荷传递作用,常见于输送线张紧机构、小型工装夹具的翻转连接端、自动化设备的摆臂支撑点位,也会用在农业机械的杆件铰接位置,作为固定端与活动杆件的衔接载体,既要承受活动端传递来的径向载荷,也要抵消杆件摆动过程中产生的侧向倾覆力矩,避免支撑结构出现形变失效。从结构功能来看,上部的同轴通孔是核心的铰接配合位,孔壁的加工精度直接决定了铰接销轴的配合间隙,间隙过大会导致摆杆运行过程中出现旷量,影响传动精度,间隙过小则会增大销轴转动的摩擦阻力,加速配合面的磨损,因此设计时孔的圆柱度、表面粗糙度都需要匹配对应销轴的公差要求,通常会选用基孔制间隙配合,兼顾转动灵活性与传动稳定性。下部的安装底板是整个部件与设备机架连接的承载基础,底板上开设的两个沉头安装孔,用于穿设内六角螺栓完成固定,沉孔的深度需要匹配螺栓头的高度,保证螺栓安装后头部不突出底板平面,避免出现安装干涉;底板底部开设的定位卡槽,能够在安装时快速卡入机架上的定位凸台,省去反复调整同轴度的步骤,提升现场装配的效率,同时卡槽的侧面可以承受横向的剪切力,降低连接螺栓受到的剪切载荷,延长螺栓的使用寿命。

  连接上部铰接筒与下部底板的三角加强筋,是整个结构的刚度强化核心,在不大幅增加零件整体重量的前提下,通过筋板的三角形稳定结构,将铰接筒承受的径向载荷分散传递到底板的整个安装面,避免铰接筒与底板的连接位置出现应力集中,尤其是在承受交变载荷的工况下,筋板的圆角过渡设计能够有效降低应力集中系数,减少疲劳裂纹产生的概率。设计这类支撑座时,首先需要根据实际工况的载荷大小确定上部铰接孔的直径,孔径大小直接决定了可适配的销轴直径,也就对应了部件的额定承载能力,通常铰接孔的长度与孔径的比例控制在1.2到1.5之间,过长会增加销轴的弯曲应力,过短则会导致单位面积的压应力过大,加速配合面的压溃变形。

  底板的外形尺寸需要匹配安装位置的空间边界,两个安装孔的孔距需要与机架上的预装螺纹孔孔距保持一致,公差控制在±0.1mm以内,避免出现安装孔位错位无法装配的问题;底板的厚度需要根据最大倾覆力矩计算确定,保证螺栓预紧后底板不会出现翘曲变形。筋板的厚度通常设置为底板厚度的0.8倍,筋板与铰接筒、底板的连接位置全部设置R2到R5的铸造圆角,既能够减少铸造或机加工过程中的应力集中,也能够避免尖角位置的磕碰损伤。

  在实际选型应用时,需要先确认安装面的平面度,若安装面平面度超过0.2mm,需要先对安装面进行铣平处理,否则支撑座固定后会出现铰接孔轴线偏斜,导致销轴转动卡滞,加剧磨损;铰接孔内通常需要加装铜套或者自润滑轴承,提升配合面的耐磨性能,维护时只需要更换内衬套即可,无需更换整个支撑座,降低设备的维护成本。这类支撑座的材质通常选用铸铁或者铸钢,重载工况下选用45号钢调质处理,轻载工况下可以选用铝合金材质降低整体重量,不同材质的支撑座其加强筋的厚度、圆角参数都需要对应调整,铝合金材质的筋板厚度需要比钢件增加30%左右,保证结构刚度满足载荷要求。
