家用真空吸尘器扁吸清洁喷嘴结构设计

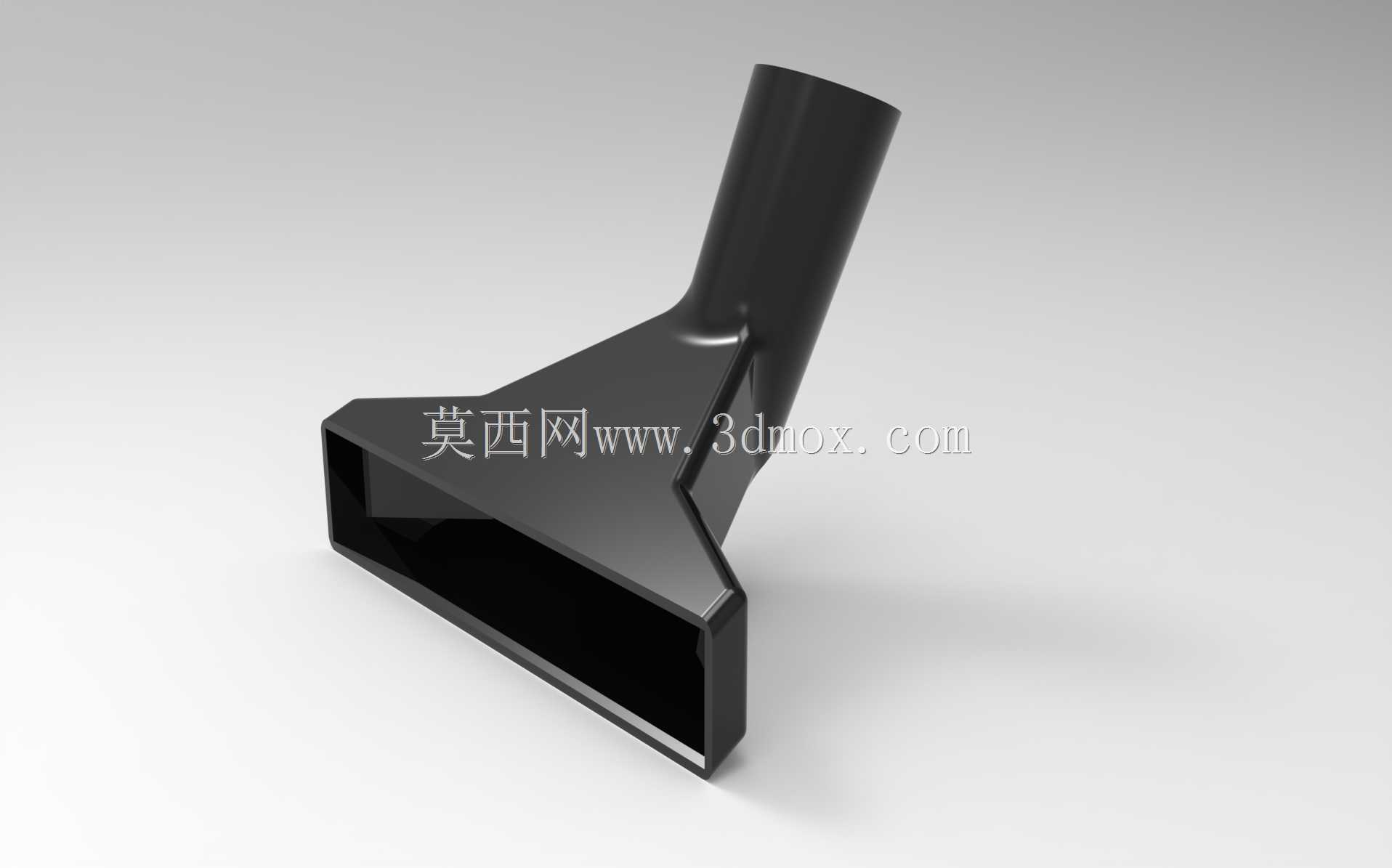

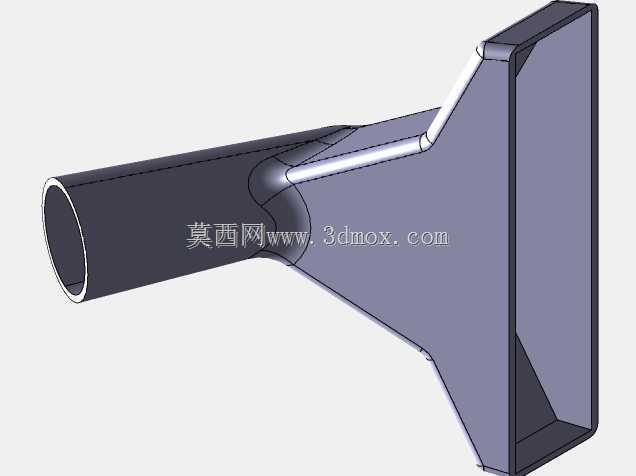

　　日常清洁场景中，常规吸尘器圆吸头难以深入家具缝隙、窗框轨道、键盘间隙、家电散热格栅这类狭窄区域，扁式清洁喷嘴作为手持真空清洁设备的核心扩展配件，主要承担窄缝区域的定向吸尘作业，弥补标准吸头覆盖范围的不足。该喷嘴采用一体化流线型结构设计，整体分为连接段、过渡导流段、扁平吸口段三个功能区域，连接段为标准圆柱管状结构，内径匹配市面主流手持、立式吸尘器的通用吸杆外径，安装时直接插入吸杆端部即可，依靠管壁间的静摩擦力实现密封固定，无需额外卡扣或紧固件，拆装便捷，连接后可承受常规清洁拖拽力度不脱落，密封间隙控制在0.1mm以内，避免吸尘过程中出现漏风泄压，保证吸口处负压值满足清洁要求。过渡导流段采用渐变式扩压流道设计，

　　从圆柱连接段到扁平吸口段的截面变化过程平滑无突变，内壁做圆弧过渡处理，避免流道内出现直角台阶造成气流紊流，减少吸尘过程中的风阻损耗与气流噪音，经流道仿真验证，该结构可将气流通过时的压损控制在8%以内，保证吸口处的负压吸力稳定传递，同时避免大颗粒杂物在流道拐角处卡滞，减少使用过程中的堵塞概率。扁平吸口段为长条形窄边结构，吸口宽度控制在2mm左右，长度根据常规清洁场景的缝隙尺寸设计，可顺利插入宽度3mm以上的各类窄缝，吸口边缘做加厚耐磨处理，避免长期与硬质表面摩擦造成边缘卷边、变形，保证吸口与清洁面的贴合度，当吸口贴近清洁表面时，可形成局部密闭负压区，将缝隙内积藏的浮尘、碎屑、毛发等杂物顺利吸入。从安装边界来看，

　　该喷嘴整体长度适配常规清洁操作的手持距离，插入吸杆后总延伸长度可满足家具底部、墙角深处等常规手臂难以触及区域的清洁需求，整体外壁无突出棱角，使用过程中不会刮花家具漆面、瓷砖表面等易刮损材质。结构设计上采用等壁厚设计，壁厚均匀控制在2mm左右，既满足注塑成型的工艺要求，避免出现缩痕、翘曲等成型缺陷，也保证了配件整体的抗冲击强度，日常使用中不慎跌落、磕碰不会出现开裂、变形问题。实际使用过程中，该喷嘴除了适配家用吸尘器，也可配套工业小型真空吸尘设备使用，用于设备表面缝隙、电控柜散热槽、工装夹具间隙的积尘清理，流道内壁的光滑设计可减少粉尘附着，日常维护只需用清水冲洗即可晾干复用，无清洁死角。不同于毛刷类吸头，该扁吸嘴为硬塑结构，

　　不会掉毛残留，适合对清洁度要求较高的电子设备表面、精密仪器周边的清洁作业，吸口的扁平设计可精准控制吸尘范围，避免误吸周边的小型零散物件。在结构建模过程中，重点验证了流道截面变化的顺滑度，通过曲率连续的曲面过渡连接圆柱段与扁平段，保证气流在流道内的流速均匀，不会出现局部流速过高产生的啸叫问题，同时对连接段的配合公差做了合理设定，既保证安装时的插拔顺畅，又能保证连接后的密封性能，适配不同厂商生产的同口径吸杆配件，具备较好的通用互换性。
