多辐条轻量化乘用车铝合金轮辋结构设计

　　轮辋作为车轮总成的核心承载构件，直接决定了轮胎的安装定位精度与整车行走系统的可靠性，在乘用车、商用车乃至特种工程车辆的行走机构中都属于不可替代的关键部件。日常整车开发过程中，轮辋的设计需要同时匹配轮胎规格、制动器安装边界、转向节跳动空间以及整车偏距要求，任何一项参数的偏差都会直接引发轮胎偏磨、转向干涉、行驶抖动甚至轮辋开裂等严重故障。

　　从实际应用场景来看，这类多辐条铝合金轮辋主要适配家用乘用车型，相比传统钢制轮辋，铝合金材质的散热效率更高，连续制动工况下能够快速导出制动器产生的热量，降低制动系统热衰减风险，同时轻量化的辐条结构能够有效降低簧下质量，提升悬架系统的响应速度，优化整车操控性能与乘坐舒适性。设计过程中首先要确定的是轮辋的名义直径与槽口宽度，这两个参数直接对应适配轮胎的规格尺寸，轮缘的高度与圆角需要严格匹配轮胎胎圈的轮廓，保证充气后胎圈能够完全卡入轮辋的锁止槽内，避免高速行驶过程中出现轮胎脱圈的风险。

　　这款轮辋采用的是深槽式轮辋结构，中部的凹槽是为了方便轮胎拆装时预留的变形空间，槽底的倾斜角度与过渡圆角都经过反复校核，既能够保证轮胎安装时的操作便利性，又不会因为槽体过深削弱轮辋整体的抗弯强度。辐条部分采用了变截面设计，靠近轮心安装盘的位置截面厚度更大，能够承受起步、制动时传递的扭矩，靠近轮缘的位置逐渐收窄，在保证结构强度的前提下尽可能去除冗余材料，实现轻量化目标。辐条之间的镂空区域除了减重作用外，还能够为制动盘提供充足的通风空间，行驶过程中气流可以穿过辐条间隙直接冲刷制动盘表面，带走制动产生的热量，提升连续制动的稳定性。

　　安装边界方面，轮心位置的定位孔需要与转向节的轴头精准配合，中心孔的公差通常控制在H7级别，保证轮辋安装后的同轴度，避免高速行驶时出现车轮动平衡超差引发的抖动。周围的螺栓孔分布圆直径需要与车型的轮毂轴承安装座完全匹配，螺栓孔的倒角设计需要适配轮毂螺栓的球面或锥面接触面，保证螺栓紧固后受力均匀，避免出现应力集中导致的螺栓断裂或者轮辋安装面压溃问题。轮辋的偏距参数直接决定了车轮在整车宽度方向的位置，偏距过小会导致车轮外凸，容易与翼子板发生干涉，偏距过大则会让车轮内缩，可能与减震器、转向拉杆等悬架部件发生刮碰，设计时需要结合整车轮距、悬架跳动行程做完整的运动学校核，保证车轮在上下跳动、转向全行程内都不会与周边部件发生干涉。

　　从结构强度设计角度，轮辋需要通过弯曲疲劳试验、径向疲劳试验以及冲击试验三项核心验证，轮缘位置需要承受过坑、上路肩时的瞬时冲击载荷，因此轮缘的厚度与圆角过渡都做了加强处理，避免冲击下出现轮缘变形导致轮胎漏气。辐条与轮辋本体的连接位置采用了大圆角过渡，减少应力集中，长期承受交变载荷时不会在连接位置萌生疲劳裂纹。气门嘴的安装孔位置设置在轮辋槽底的平缓区域，既方便充气操作，又不会因为轮胎拆装刮碰损坏气门嘴，同时孔位周边做了加厚处理，避免安装气门嘴时出现应力集中导致的开裂问题。

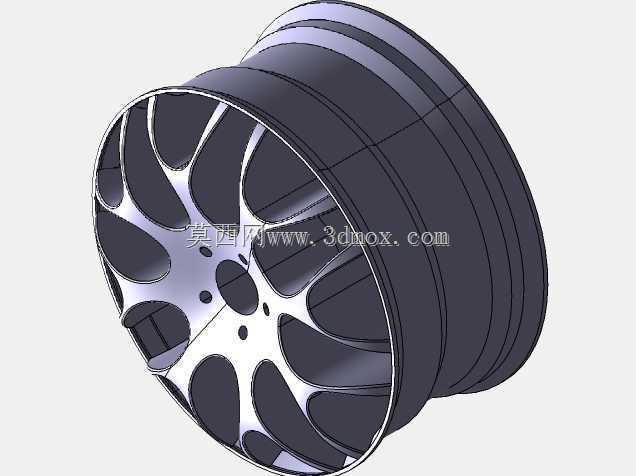

　　实际建模过程中，需要先搭建轮辋的旋转基体轮廓，通过回转命令生成轮辋的主体筒状结构，再根据辐条的分布数量做阵列特征，每根辐条的曲面都需要做连续性处理，保证造型流畅的同时避免出现截面突变，最后对所有的锐边做倒圆角处理，既减少应力集中，也能提升表面处理后的外观质感。这类轮辋模型可以直接用于整车总布置的干涉校核、车轮总成的装配模拟，也可以作为铝合金轮辋铸造工艺设计、有限元强度分析的基础数模，帮助设计人员在开发前期快速验证结构合理性，减少后续物理样机的迭代次数，缩短开发周期。
