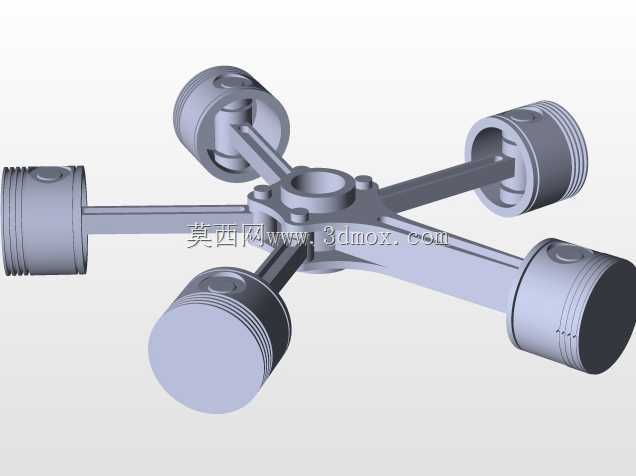

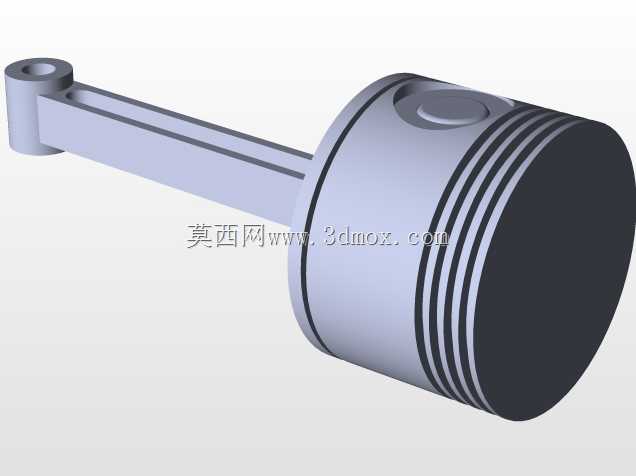

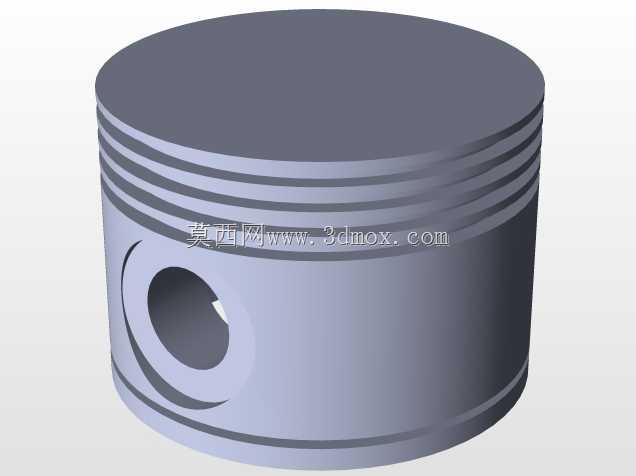

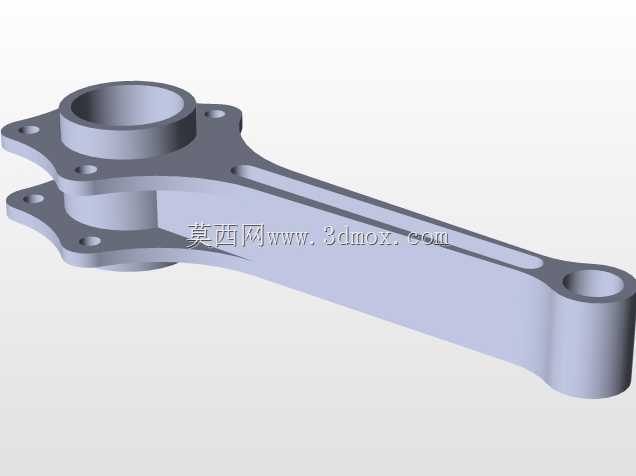

这套径向排布的动力结构,核心采用多缸圆周均布的设计逻辑,活塞组件围绕中心曲柄轴呈放射状排列,相比直列、V型动力结构,能在更小的轴向安装空间内实现更大的排量输出,早期航空活塞动力装置、小型固定翼通航设备多采用这类结构,部分紧凑型特种作业动力单元也会沿用该布局思路。从结构设计层面看,每一组活塞都通过独立连杆与中心曲柄销连接,做功行程沿圆周方向依次错开,运转时曲轴受力更均匀,能有效抵消往复运动产生的一阶、二阶惯性力,整机运转平顺性优于同缸数直列结构,不需要额外加装大体积平衡轴组件,能进一步压缩动力单元的整体体积。设计过程中需要重点关注各缸连杆与曲柄销的配合间隙,由于多根连杆共用同一曲柄销轴颈,轴颈表面的润滑通路设计要兼顾每一组连杆的供油需求,避免高转速工况下出现偏磨、抱轴故障;活塞裙部的型线设计也要匹配径向排布的受力特点,做功时活塞侧推力方向沿圆周径向分布,裙部承压面的耐磨涂层覆盖范围要比普通直列结构活塞更广,减少缸套偏磨风险。从安装边界来看,这类结构的径向尺寸大于同排量直列结构,但轴向长度仅为同排量直列四缸结构的三分之一左右,适配对轴向安装空间有严格限制的设备场景,比如早期轻型飞机的机头动力舱、小型便携发电机组的动力单元,不需要预留过长的轴向安装位,能大幅简化配套设备的整体布局。实际应用中,这类结构的进气歧管可以围绕中心曲轴箱做环形布置,各缸进气路径长度一致性更好,充气效率更均衡,各缸做功的输出均匀度更高,不需要针对单缸做额外的供油标定补偿;排气歧管则可以沿圆周方向分路引出,避免各缸排气干涉,提升排气效率。结构拆解后可以看到,中心曲柄采用整体锻造结构,连杆大头采用剖分式设计,方便装配时与曲柄销配合,活塞环组采用三道环设计,兼顾气密封与油刮除效果,缸套与曲轴箱采用过盈配合安装,保证径向受力时的连接刚性,避免高负荷工况下缸套出现位移松动。
