内燃机动力传递用多缸曲轴结构设计

项目分类:通用机械零部件 发布时间:2024-10-08 ID:780350

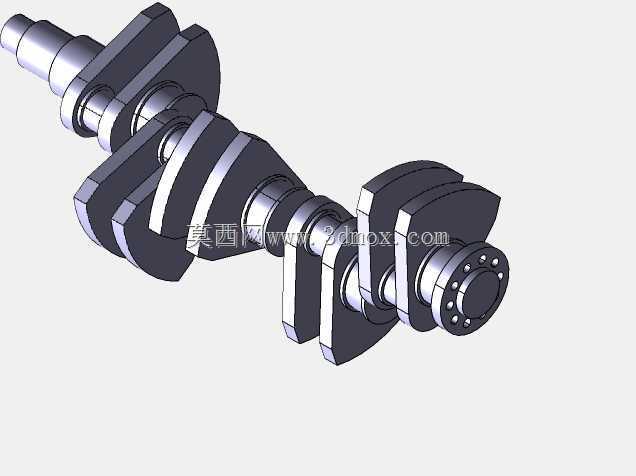

  • 内燃机动力传递用多缸曲轴结构设计

  在往复式内燃机的动力输出链路中,曲轴是承担运动形式转换的核心承载部件,其结构设计直接决定了动力总成的运转平顺性、疲劳寿命与NVH表现。从实际工程应用场景来看,这类多缸曲轴普遍适配直列四缸内燃机组,覆盖乘用车动力单元、小型工程机械动力源、固定式发电机组动力端等多个装机场景,是把活塞连杆组传递来的往复直线推力转化为旋转扭矩的核心载体,最终将动力输出给飞轮端连接的传动系统,同时还要驱动配气机构、机油泵、水泵等发动机附属总成运转。

  从功能特性层面看,该曲轴采用全支承结构设计,相邻两个曲柄销之间都设置有主轴颈支撑,每段主轴颈对应缸体上的主轴承座安装位,这种结构能大幅降低曲轴工作过程中的弯曲变形量,适配高转速、高爆发压力的工况需求。曲轴的曲柄销采用错拐布置,相邻缸的曲柄销夹角匹配四缸机的点火间隔角,保证各缸做功冲程交替均匀,输出扭矩的波动量控制在合理区间,减少动力输出的顿挫感。曲柄臂采用优化后的扇形配重结构,平衡块与曲柄臂一体化锻造加工,用来抵消曲柄销、连杆大头旋转运动产生的离心力,以及活塞组件往复运动产生的一阶、二阶往复惯性力,降低整机运转时的振动载荷,避免轴承过早出现疲劳磨损。

  设计过程中首先要明确安装边界尺寸:主轴颈的直径与长度需要匹配缸体主轴承座的安装孔径,轴颈表面预留精加工余量,最终通过磨削达到尺寸精度与表面粗糙度要求,保证轴瓦装配后的配合间隙符合润滑要求;曲柄销的直径与连杆大头的孔径适配,销颈与主轴颈之间的偏心距即曲柄半径,直接决定了活塞的行程长短,是影响发动机排量、压缩比的核心参数,设计时需要结合目标机型的排量参数、活塞运动速度限值反复校核,避免活塞平均速度过高导致的摩擦副磨损加剧。曲轴的自由端设置有油封轴颈、正时齿轮安装位、皮带轮安装键槽,用来连接前端的正时传动系统与附件驱动轮系;动力输出端设置有法兰盘结构,法兰端面上的定位销孔与螺栓孔按照圆周均布设计,匹配飞轮的安装定位,保证飞轮装配后的同轴度,避免动力输出时出现端面跳动。油道设计采用斜向贯通的内部油孔,从主轴颈表面的进油口连通到对应曲柄销的出油口,将主油道送来的压力机油引导到连杆轴承位置,保证高速运转时摩擦副之间形成稳定的油膜,避免干摩擦烧瓦故障。

  从外形结构来看,所有轴颈与曲柄臂的连接位置都采用大圆角过渡设计,避免应力集中导致的曲轴断裂失效,圆角位置经过滚压强化处理,提升表面残余压应力,增强曲轴的抗疲劳强度。材料选型上适配调质处理的中碳钢或者合金钢锻造毛坯,经过模锻成型后进行调质热处理,保证芯部的韧性与轴颈表面的硬度,轴颈表面经过高频淬火处理,硬度满足长期摩擦磨损的使用要求。设计校核阶段需要完成多工况下的有限元分析,校核额定转速、最大爆发压力工况下的曲轴弯曲应力、扭转应力分布,避免应力集中位置超出材料的疲劳极限;同时还要完成曲轴动平衡校核,通过在平衡块上钻孔去重的方式,将动平衡量控制在允许的残余不平衡量范围内,避免高速运转时产生额外的振动载荷,影响整机的可靠性。实际装配时,曲轴的轴向定位通过中间主轴颈位置的止推片实现,控制曲轴的轴向窜动量在合理间隙范围内,保证齿轮、链条等传动部件的正确啮合,同时避免轴端油封出现偏磨漏油的问题。
