活塞缸运动仿真装配结构设计

　　在气动与液压传动系统的设计验证环节，活塞缸作为直线动力输出的核心执行元件，其运动逻辑、装配干涉风险、行程匹配度直接决定整套传动回路的实际运行可靠性，很多刚接触传动结构设计的从业者，往往容易忽略装配约束与运动副设置的合理性，要么出现活塞运行到行程端点时的硬干涉，要么因为配合公差预留不当导致实际加工后出现卡滞，这套活塞缸的装配仿真文件，刚好可以作为入门级的结构验证参考，帮设计者快速理清这类直线执行元件的建模与装配逻辑。

　　从实际应用场景来看，这类结构的活塞缸广泛覆盖轻工自动化生产线的工件推料、工装夹具的夹紧定位、小型专用设备的直线进给单元，甚至在教学实训台的传动演示模块中也大量使用，不同于重型液压油缸的复杂密封结构与重载设计，这款活塞缸属于轻载气动类的典型结构，整体结构做了简化处理，没有冗余的辅助部件，刚好能让初学者快速抓住活塞缸设计的核心要点：缸筒与活塞的间隙配合、活塞杆与端盖的导向配合、进出气口的位置布局、行程限位的结构设计。

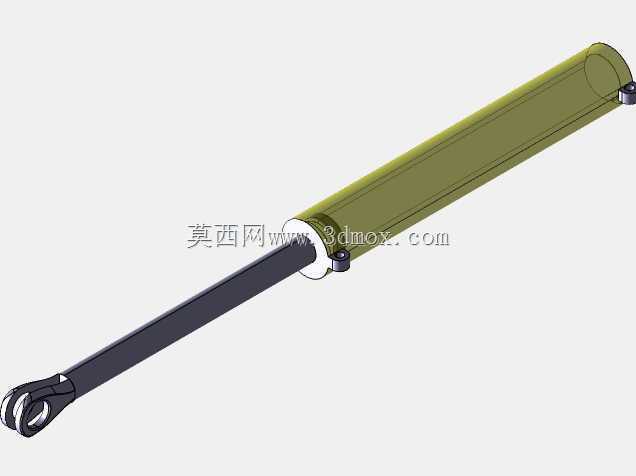

　　做这类活塞缸的三维建模与装配时，首先要明确安装边界的约束条件，这款活塞缸采用尾部单耳铰接的安装形式，安装耳的孔位中心到缸筒端面的距离、耳孔的内径尺寸、活塞杆端部的铰接孔位参数，都是选型安装时必须核对的核心尺寸，建模时需要先确定整体的行程参数，再反向推导缸筒的有效长度、活塞的厚度、端盖的嵌入深度，避免出现活塞行程不足或者超出行程顶坏端盖的问题。装配过程中，运动副的设置是仿真能否正常运行的关键，活塞与缸筒之间要设置滑动副，限制径向的所有自由度，仅保留轴向的移动自由度，尾部铰接点与活塞杆端部铰接点要设置转动副，匹配实际安装时的摆动需求，很多新手做仿真时容易出现运动方向错乱、部件飞散的问题，本质就是自由度约束冗余或者约束不足导致的，这套装配文件里的约束设置逻辑非常规范，没有多余的配合关系，每一个约束都对应实际零件的装配定位要求。

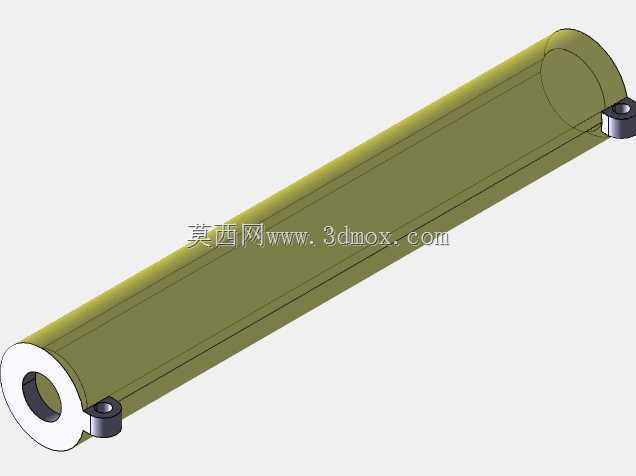

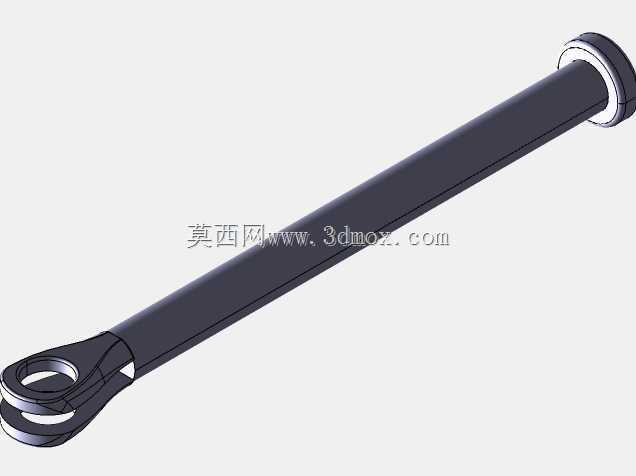

　　从功能特性来看，这款活塞缸的结构做了最基础的功能实现，缸筒采用等径圆筒结构，内壁的建模精度满足滑动配合的间隙要求，活塞上预留了密封件的安装槽位，虽然是简化模型，但也保留了实际生产中必须的结构特征，不会出现和实际加工工艺脱节的问题，活塞杆做了等径光轴设计，端部的铰接结构和尾部安装耳的尺寸匹配常规的气缸安装附件标准，不需要额外做改装就能匹配通用的气缸安装支架、浮动接头等配件。设计思路上完全遵循从功能出发的原则，没有为了外观添加不必要的装饰特征，所有结构都服务于直线往复运动的核心功能，进出气口的位置设置在缸筒两端的端盖上，气流方向直接作用在活塞端面，动力传递路径最短，能量损耗最小，符合气动元件的常规设计逻辑。

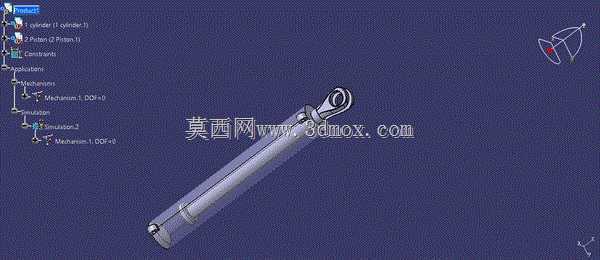

　　在做这类结构的仿真验证时，还要重点关注运动过程中的动态干涉检查，很多静态装配下没有问题的结构，在活塞运行到行程极限位置时，可能会出现活塞与端盖的碰撞、活塞杆与导向套的偏磨等问题，通过装配仿真的动画演示，可以直观看到整个运动行程中各个零件的相对位置关系，提前排查干涉风险，同时也能验证运动节奏是否符合设计预期，比如活塞伸出和缩回的速度匹配、行程端点的缓冲空间是否足够，这些细节如果等到实际加工装配后再发现问题，就会造成物料和时间的浪费，通过三维仿真提前验证，能大幅降低设计迭代的成本。对于刚接触机械三维建模的从业者来说，从这类简单的直线执行元件装配入手练习，能快速掌握配合约束的设置方法、运动仿真的基本逻辑，也能理解实际机械结构中“约束对应功能”的设计核心，不会出现为了建模而建模，脱离实际生产需求的问题。
