带花键端齿轮轴结构设计练习实例

　　在常规中小功率传动系统的布局里，这类带外花键连接端的齿轮轴，往往是动力输入或输出路径上的核心承载零件，常见于小型减速箱、进给传动机构、精密传动模组当中，区别于普通平键连接的齿轮轴结构，端部的外花键结构可以在更小的轴径尺寸下，传递更大的扭矩，同时具备更好的对中性，适合频繁正反转、传动精度要求较高的工况，比如小型机床的进给传动单元、自动化设备的分度传动链路里，都能见到这类结构的身影。

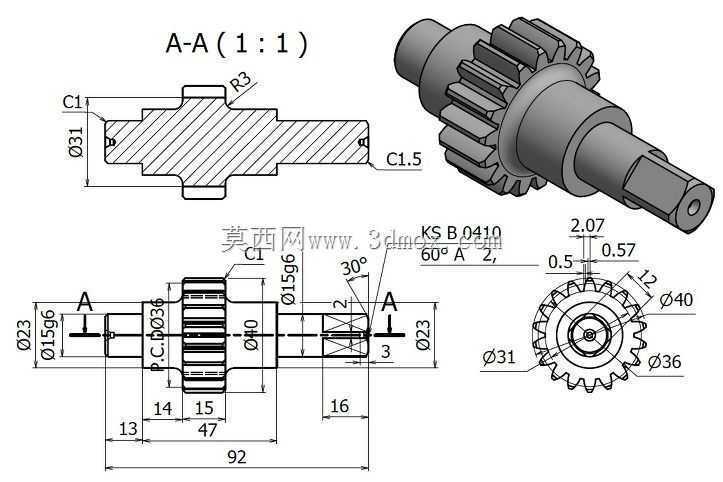

　　从结构设计的逻辑来看，这类齿轮轴采用齿轮与轴身一体化的设计，主要是为了避免齿轮与轴装配带来的累积误差，同时提升整体的刚性，当齿轮的齿根圆直径与相邻轴段的直径差值较小时，一体式结构的加工工艺性反而优于装配式结构，不需要额外加工键槽、装配定位面，也减少了装配环节的公差累积。从给出的结构尺寸来看，轴身总长度控制在92mm，属于小规格传动轴类零件，各轴段的直径从φ15g6到φ40依次过渡，其中齿轮段的齿顶圆直径为φ40，齿根圆直径为φ31，模数为2，压力角30°，齿数20，属于短齿制齿轮，适合在紧凑安装空间内承载中等冲击载荷。

　　轴段的设计完全遵循阶梯轴的载荷分布逻辑，从端部花键段开始，首先是φ23的光轴段，长度16mm，这个轴段通常用来安装支撑轴承，对应的轴肩位置做了C1的倒角，方便轴承内圈的压装，避免装配时刮伤轴承配合面；相邻的φ40轴肩是轴承的定位面，轴肩根部做了R3的圆角过渡，这个圆角尺寸需要和配套轴承的内圈倒角尺寸匹配，既保证轴承端面能贴紧定位面，又能避免应力集中，在交变载荷作用下，轴肩圆角是应力集中的高发位置，圆角半径的选取需要兼顾定位可靠性和疲劳强度要求。

　　齿轮段往另一端延伸的轴段，依次设置了φ40、φ36、φ15g6的阶梯结构，其中φ15g6的轴段是另一处支撑轴承的安装位，轴段上加工的卡槽用来安装轴用挡圈，实现轴承的轴向定位，两处支撑轴承的跨距设置为47mm，这个跨距的选取经过刚度校核，保证轴在额定扭矩下的挠曲变形量在允许范围内，避免齿轮啮合时出现偏载，导致齿面磨损加剧、传动噪音增大。端部的C1.5倒角是轴端的常规工艺结构，方便零件插入安装孔，也去除加工后的锐边毛刺，避免装配时划伤操作人员或配合零件表面。

　　花键端的结构采用矩形花键设计，大径φ23，键齿数量适配常规的传动连接要求，花键的长度设置为13mm，足够传递额定扭矩，同时不会因为配合长度过长导致加工难度提升。齿轮部分的齿向、齿形参数都按照标准传动要求设计，齿宽尺寸12mm，对应的齿面接触强度、齿根弯曲强度都能满足中小功率传动的载荷要求，齿轮端面的2.07mm、0.57mm、0.5mm尺寸是齿端倒角和退刀槽的工艺尺寸，保证滚齿加工时刀具能顺利退刀，不会在齿根位置留下加工凸台，同时齿端倒角也方便齿轮啮合时的导入，避免装配时齿端磕碰损伤。

　　从建模逻辑来看，这类零件的建模首先需要梳理各轴段的回转特征，通过旋转命令完成基础轴身的构建，之后再依次添加齿轮齿形、花键齿形、倒角、圆角、退刀槽等细节特征，其中齿形的构建需要严格按照参数生成渐开线轮廓，保证齿形的准确性，花键的齿形可以通过阵列特征快速完成，建模过程中需要注意各特征的先后顺序，比如圆角、倒角这类工艺特征需要放在轴段、齿形等主体特征之后添加，避免特征建模失败。在实际工程应用中，这类零件的材质通常选用40Cr调质处理，齿面和花键表面做高频淬火处理，硬度达到HRC45-50，既保证轴芯部的韧性，承受冲击载荷，又保证齿面和花键配合面的耐磨性，延长零件的使用寿命。安装时需要注意两支撑轴颈的同轴度公差，以及齿轮齿面相对于支撑轴颈的径向跳动公差，这些形位公差直接影响齿轮的啮合精度和传动平稳性，在零件加工和检验环节都需要重点管控。
