乘用车铝合金轮毂轮辋结构设计

项目分类:汽车 发布时间:2024-10-08 ID:779919
  • 乘用车铝合金轮毂轮辋结构设计
  • 乘用车铝合金轮毂轮辋结构设计
  • 乘用车铝合金轮毂轮辋结构设计

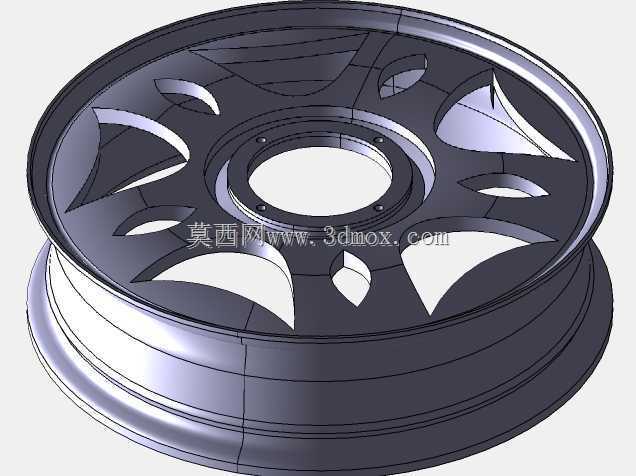

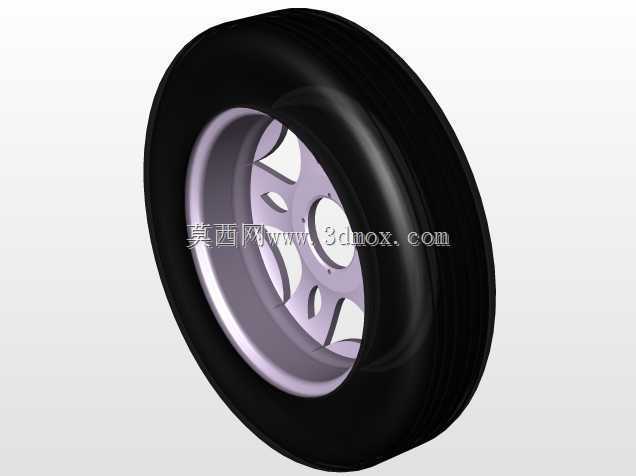

  日常做整车底盘行走系统匹配时,轮毂是连接轮胎与车轴轴头的核心承载部件,这个轮辋模型的结构设计完全围绕乘用车日常行驶的载荷传递需求展开,先从安装边界说起,中心定位孔的尺寸公差严格按照乘用车常用的轴头配合公差设计,孔周均匀分布的螺栓孔位匹配常规五孔轮毂的安装节圆直径,安装面的平面度要求控制在0.05mm以内,避免装车后出现轮辋跳动、制动抖动的问题,轮辋的胎圈座直径、轮缘高度完全符合乘用车子午线轮胎的装配标准,能保证轮胎充气后与轮辋紧密贴合,不会在急加速、紧急制动或者过弯时出现轮胎脱圈的风险。

  设计时最先考虑的是载荷传递路径,车辆行驶过程中,轴头传来的驱动力、制动力以及过弯时的侧向力,都要先通过中心安装面传递到轮辐,再均匀分散到整个轮辋筒体,最终传递到轮胎与地面接触的胎面,所以这款轮辐采用了多辐条镂空的结构,不是单纯为了外观造型,每根辐条的截面厚度都做了渐变处理,靠近中心安装座的位置截面更厚,能承受更大的弯矩,往轮辋边缘延伸的位置厚度逐步收窄,在保证整体结构强度的前提下尽可能降低簧下质量,毕竟簧下质量每降低1kg,对整车操控响应、悬挂减震效果的提升,比降低5kg簧上质量还要明显。

  轮辋筒体的设计也做了针对性的优化,筒体的壁厚按照径向载荷、侧向冲击的工况做了有限元校核,轮缘位置做了加厚的圆弧过渡,应对日常行驶中路肩剐蹭、过坑时的冲击载荷,避免轮缘出现变形开裂的问题,气门嘴的安装孔位设置在轮辐的间隙位置,既方便后期充气时的操作,也不会破坏轮辋筒体的整体应力分布,不会在孔位周边出现应力集中的薄弱点。

  从实际应用场景来看,这类铝合金轮毂主要适配家用紧凑型乘用车,日常城市道路通勤、高速行驶、非铺装路面轻度通行的工况都能覆盖,设计时还考虑了制动系统的避让空间,轮辐内侧的空腔尺寸足够容纳常规尺寸的通风制动盘与浮动式制动卡钳,不会出现装车后轮辐与卡钳剐蹭的问题,轮辋的偏距设置也符合主流家用车的轮距匹配要求,装车后轮胎不会超出翼子板边界,也不会出现轮胎蹭到轮拱内衬的情况。

  建模过程中所有的圆角过渡都做了处理,没有尖锐的直角结构,一方面是避免应力集中导致的疲劳开裂,另一方面也方便后续铸造加工时的金属液流动,减少铸造缺陷的产生,轮辐表面的造型曲面做了连续的曲率过渡,既可以降低行驶时的风阻,也方便后期做表面喷涂、抛光等表面处理工艺。很多新手做轮毂设计时容易忽略动平衡的配重块安装位置,这款轮辋在轮缘内侧预留了平衡块的安装台阶,不管是粘贴式平衡块还是卡扣式平衡块都能牢固固定,避免车辆高速行驶时平衡块脱落导致车轮抖动。

  实际装车验证环节,这类结构的轮毂需要通过径向疲劳试验、冲击试验、弯曲疲劳试验三项核心测试,13度冲击测试时,冲锤从设定高度落下,轮辐不能出现断裂,轮辋不能出现影响轮胎密封的裂纹,径向疲劳测试要在模拟额定载荷的情况下运转数十万转不出现裂纹,弯曲疲劳测试模拟车辆过弯时的持续侧向载荷,同样要达到规定的循环次数不失效,这款模型的结构参数完全是按照这些测试标准的要求倒推设计的,每一处的壁厚、圆角、辐条分布都对应实际的载荷工况,不是只做外观的曲面造型。另外轮辋的中心孔周边设计了定位台阶,装车时可以先通过中心孔与轴头定位,再穿入固定螺栓,能避免安装时出现孔位不对中、螺栓受剪切力的问题,延长螺栓的使用寿命,也减少后期行驶中螺栓松动的风险。
