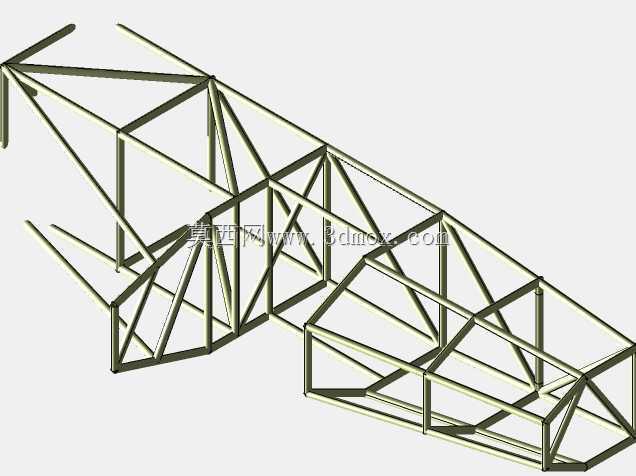

太阳能赛车桁架式承载底盘结构设计

　　该桁架式底盘结构专为轻量化太阳能竞赛车辆开发，核心应用场景面向高校太阳能汽车赛事、低能耗新能源载具原型验证场景，区别于传统量产乘用车的冲压焊接一体式底盘，这类空间桁架结构在极致减重需求的特种载具领域具备不可替代的应用优势。从实际用途来看，该底盘作为整车的核心承载基体，需要承接前后太阳能电池板安装载荷、驾驶人员乘坐载荷、转向与行走机构的安装定位、动力电池组及电控系统的固定承载，同时要满足赛事过程中复杂路面冲击下的结构强度要求，避免行驶过程中出现结构共振或塑性变形。

　　在功能特性设计上，整体采用空间三角形桁架拓扑结构，所有杆件均通过节点处的刚性连接形成整体受力体系，相比同载荷下的板式焊接车架，整体重量可降低40%以上，同时抗扭刚度提升近30%，能够很好适配太阳能车辆对整备质量的严苛要求——毕竟太阳能电池的转换效率存在物理上限，更低的整车重量直接决定了车辆的续航能力与赛道竞速表现。前部桁架段预留了柔性太阳能电池板的安装接口，采用多组平行横向杆件作为安装基准，能够适配柔性组件的曲面贴合安装需求，避免刚性安装导致的电池片隐裂问题；后部桁架段则采用更密集的斜向支撑结构，专门用于承载硬质太阳能电池板、后轮驱动总成以及动力电池组的集中载荷，针对后部载荷更大的特点做了局部刚度强化，避免急加速或制动时后部结构出现过大形变。

　　设计思路上完全遵循载荷传递路径最优的原则，没有冗余的结构杆件：从车轮安装点传入的路面冲击载荷，会通过悬架安装座直接传递到主纵梁桁架，再通过斜向腹杆分散到整个桁架结构中，避免局部应力集中；乘员舱区域的桁架杆件做了内收设计，预留出足够的乘坐空间与操控机构安装位置，同时在乘员舱周边设置了环形加强框，满足侧碰时的结构防护要求。所有杆件的截面选型均经过受力匹配，主承载纵梁采用更大截面的矩形管材，斜向腹杆则采用小截面圆管，在保证强度的前提下尽可能降低材料用量，节点位置均采用相贯线切割后焊接的连接方式，相比连接件拼接的方式进一步降低了连接结构的重量，同时提升了节点的连接刚度。

　　从安装边界与尺寸控制来看，整体底盘的宽度控制在1200mm以内，符合太阳能赛事对车辆宽度的限值要求，轴距根据赛事规则设定为2200mm，前部桁架伸出长度预留了前转向轮的跳动空间，避免转向过程中轮胎与底盘结构发生运动干涉；后部桁架的宽度方向预留了驱动电机与后轮传动机构的安装空间，底部杆件的离地间隙设定为120mm，兼顾低风阻需求与非铺装路面的通过性。所有外部组件的安装点均在桁架杆件上预留了标准化的螺纹连接孔位，太阳能电池板的安装支架、车身覆盖件的固定卡扣、电控系统的安装托盘都可以直接通过螺栓固定在对应节点位置，不需要后期在杆件上二次打孔破坏结构强度。

　　在实际工程验证阶段，这类桁架底盘还需要配合模态分析调整杆件的壁厚与排布，避免车辆行驶过程中底盘固有频率与路面激励频率、电机运转频率重合引发共振，针对太阳能车辆长时间户外行驶的特点，结构设计时也考虑了不同温度下的杆件形变补偿，所有安装孔位均预留了微小的调节余量，避免高温环境下杆件热胀冷缩导致太阳能电池板安装错位或结构内应力过大。相比传统的碳纤维一体式底盘，这类钢质桁架底盘的维修成本更低，赛事过程中如果出现局部杆件变形，可以直接切割更换对应杆件，不需要整体报废底盘结构，非常适合原型车开发阶段的快速迭代调整。
