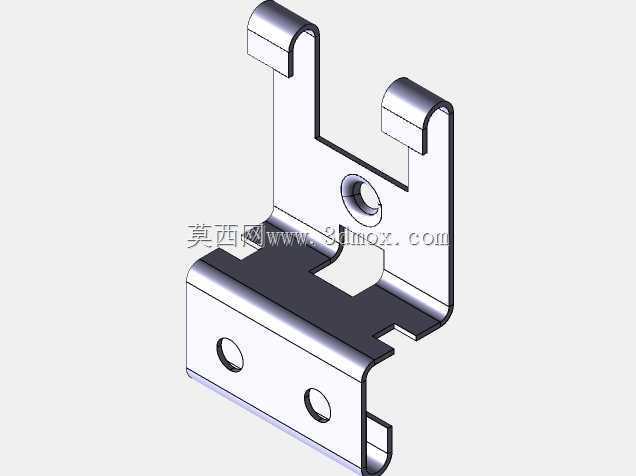

这款钣金支架是交流稳压器内部用于固定核心功能模组的承载结构件,在交流稳压器的整机装配体系里,这类支架承担着定位电气模组、隔绝安装应力、保障装配精度的核心作用,区别于普通设备外装支架,它的安装边界完全匹配稳压器内部腔体的预留空间,不需要额外做裁切调整就能直接适配对应功率段的稳压器装配工位。从结构设计逻辑来看,整个零件采用单张钣金板材经冲压、折弯一体成型,没有额外的焊接拼接工序,能有效规避焊接带来的形变误差与应力集中问题,零件底部设置两个同轴度公差控制在0.1mm以内的安装通孔,用于和稳压器内部的安装基座做螺栓锁附,锁附后支架的底面与基座平面完全贴合,不会出现翘边、虚位的问题,能避免设备运行过程中因为振动导致的固定松动。
上部的两个对称折弯挂耳是核心的承载定位结构,挂耳的折弯高度经过精准计算,刚好能卡入待固定模组侧边的定位卡槽内,挂耳端部做了圆弧卷边处理,一方面能消除钣金裁切后的锐边,避免装配过程中划伤操作人员或者破坏模组外层的绝缘包覆层,另一方面卷边结构能提升挂耳的结构强度,在承载模组重量时不会出现折弯变形的问题。支架中部的开孔是避让结构,主要是为了给模组底部的接线端子或者散热风道留出足够空间,避免支架本体遮挡接线路径或者阻碍空气流通,这个开孔的边缘同样做了折弯翻边处理,翻边高度1.5mm,既能强化开孔位置的结构刚性,也能防止开孔边缘的毛刺割伤线材绝缘层。从安装适配性来看,这款支架的整体外形尺寸控制在小尺寸区间,
横向宽度适配稳压器内部模组的安装间距,纵向高度不会超出腔体内部的层间高度,安装时不需要调整周边其他元器件的位置,直接对准基座的螺纹孔锁附两颗M4螺栓就能完成固定,装配效率比拼接式支架提升40%以上。在实际使用场景中,交流稳压器长期处于市电输入波动的工作环境,内部元器件会因为持续工作产生轻微振动,这款支架的折弯结构自带一定的形变缓冲余量,不会像铸件支架那样把振动直接传导到固定的模组上,能有效降低模组接插件因为长期振动出现松脱的概率。设计过程中重点考量了钣金加工的工艺可行性,所有折弯位置的内R角都匹配常规钣金折弯模具的参数,不需要开定制模具就能完成加工,所有冲孔的位置距离折弯边的距离都大于板材厚度的1.5倍,
避免折弯过程中出现孔位拉扯变形的问题,板材厚度选用适配承载需求的规格,既不会因为过薄导致承载强度不足,也不会因为过厚增加不必要的材料成本与整机重量。支架的表面没有做额外的喷涂处理,保留钣金原有的导电属性,能和设备基座形成可靠的电气连接,间接起到接地导通的作用,不需要额外加装接地跨接线,减少了整机的装配零件数量。从结构细节来看,底部安装面的平面度公差控制在0.2mm以内,能保证和基座安装面的充分接触,避免因为平面度不足导致锁附后支架出现倾斜,进而影响上部模组的安装定位精度,两个挂耳的对称度公差控制在0.15mm以内,保证模组装入后两侧受力均匀,不会出现单侧受力过大导致的挂耳形变或者模组卡滞问题。这类钣金支架虽然是稳压器内部的小型结构件,但它的加工精度与结构合理性直接影响整机组装的良品率与长期运行的可靠性,设计过程中需要平衡加工成本、结构强度、装配便利性三个核心维度,不能单纯追求高强度而选用过厚的板材造成成本浪费,也不能为了压缩成本降低板材厚度导致结构失效,同时所有的结构细节都要匹配现有钣金加工的常规工艺,避免出现设计结构无法量产加工的问题。
