螺杆压缩机转子定子组合结构三维设计

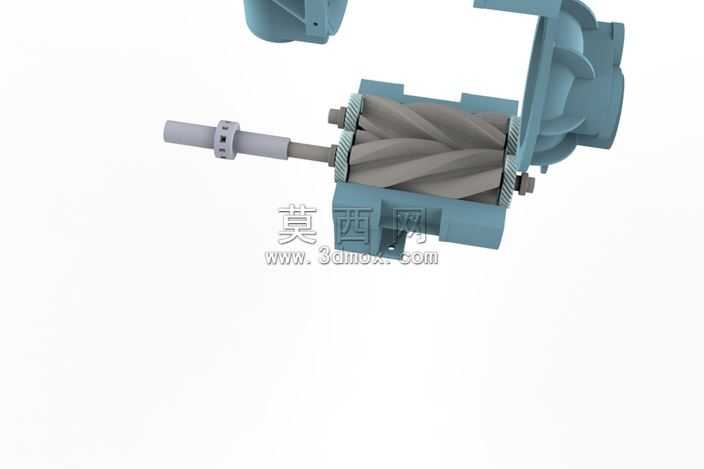

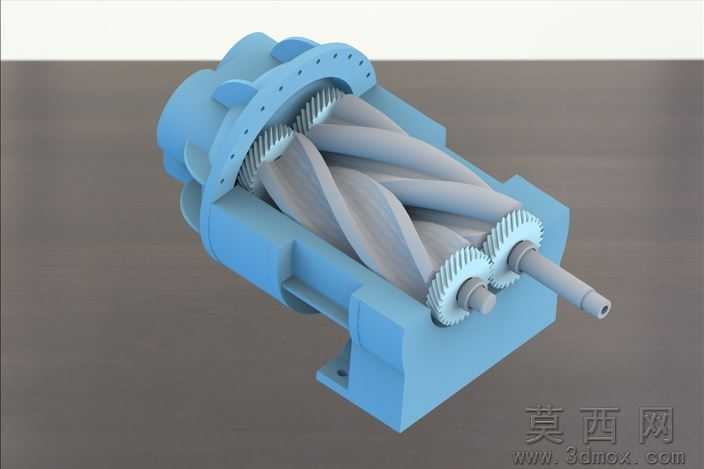

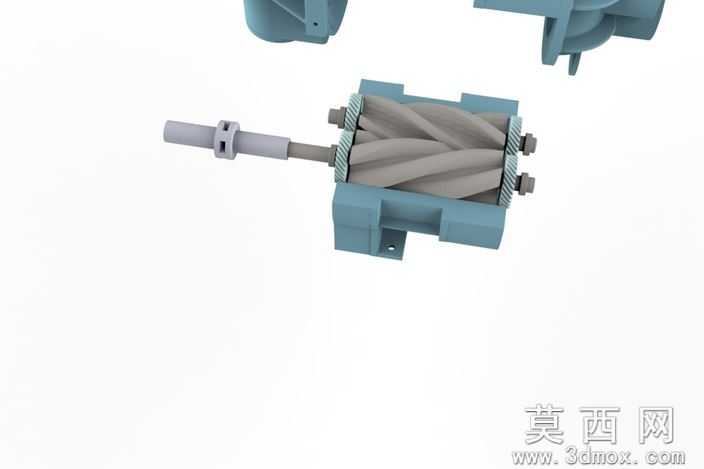

本作品围绕螺杆压缩机核心的转子与定子组件开展三维设计，建模阶段严格遵循螺杆型线的啮合原理，先通过参数化绘制阴阳转子的螺旋齿廓曲线，以扫掠、布尔运算等特征操作生成螺旋齿实体，精准控制齿间间隙与啮合接触区域的尺寸公差，保证转子啮合过程中无干涉、密封性能达标。定子壳体部分采用一体化建模思路，先构建外部安装基座、轴承位、端盖连接法兰的基础轮廓，再加工出与转子螺旋型面适配的内腔曲面，同步完成壳体上的安装孔、定位槽、加强筋结构的细节刻画，还原壳体的支撑与密封功能。传动端的同步齿轮、输出轴、轴承定位结构均按照实际装配关系逐一建模，明确各零件的装配约束关系，可直观呈现转子组件的动力传递路径。渲染阶段为金属材质的转子、齿轮赋予哑光金属质感，调整粗糙度参数还原机加工表面的细腻纹理，为定子壳体赋予蓝色工程塑料质感的涂装材质，添加环境光遮蔽效果突出零件间的层级关系，通过多角度布光展现螺旋齿面的曲面流畅度与壳体的结构立体感。设计过程中重点考量转子的动平衡特性，对转子的质量分布做了对称化处理，同时预留了转子与定子内壁的合理配合间隙，兼顾压缩效率与运转可靠性，整体模型完整还原了螺杆压缩机核心工作组件的结构特征，可用于结构原理演示、装配工艺验证以及渲染动画制作，清晰展现螺杆压缩机依靠阴阳转子啮合实现气体压缩的工作逻辑。
