立式压缩机吸洗涤器结构三维设计

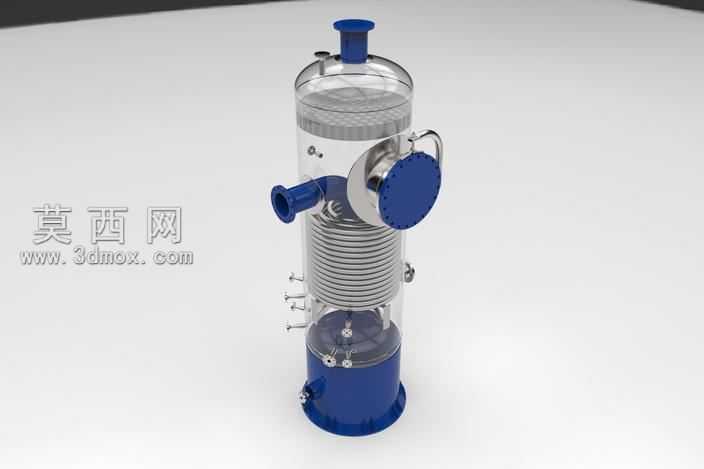

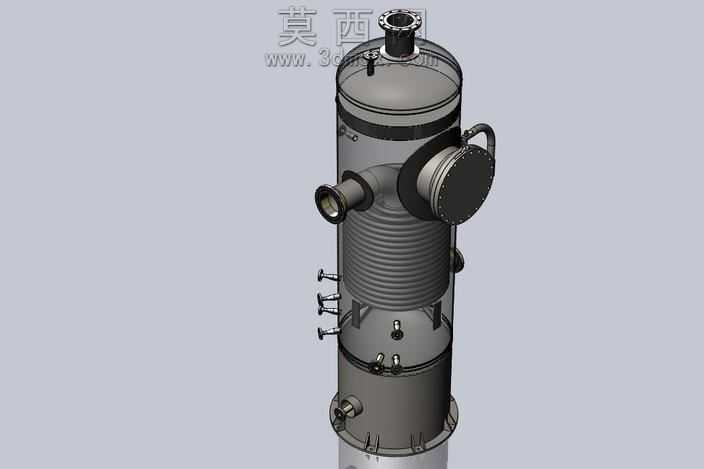

本作品为立式压缩机吸洗涤器的三维参数化建模成果，建模过程严格遵循压力容器类流体处理设备的设计规范，采用自顶向下的装配设计思路完成整体结构搭建。建模阶段首先确定设备的立式同轴布局基准，以罐体中心轴线为全局装配参考，依次完成上下封头、主筒体、内部换热组件、外接管路接口、快开检修结构的零件建模与装配约束，所有法兰接口、安装支座、阀门接头的尺寸均匹配通用化工管路标准，保证模型具备实际工程参考价值。材质与渲染环节针对不同部件的实际应用场景分配对应材质：底部积液腔、顶部封头、侧部快开盲板采用深蓝色工业防腐漆金属材质，还原设备出厂的漆面质感；主筒体采用半透明高强度玻璃材质，可清晰展示内部的多层折流板、螺旋换热盘管、丝网除沫层等核心功能结构，直观呈现气液两相在设备内部的流动路径；金属管路、换热盘管、紧固螺栓采用抛光不锈钢材质，通过调整金属粗糙度参数还原不锈钢构件的冷冽金属光泽；密封垫片采用耐油橡胶材质，通过哑光质感区分金属与非金属构件，提升模型的视觉辨识度。结构设计上，设备顶部设置气相出口，侧部切向布置待处理气体入口，利用切向进气的离心作用实现大粒径液滴的初步分离；中部螺旋换热盘管可对进入设备的高温带液气体进行降温，促进气相中夹带的润滑油、液态水组分冷凝析出；上部丝网除沫层可拦截细小液滴，完成气液的精细分离；底部设置排污排液接口，可定期排出分离出的积液；侧部大尺寸快开盲板搭配吊环结构，方便运维人员对内部构件进行检修更换，筒体侧面布置的多组仪表接头可安装压力、温度检测元件，实时监控设备运行参数。整体建模过程对所有零件添加了对应的配合约束，可实现无干涉的装配运动仿真，半透明筒体的设计既保留了设备外观的完整性，又清晰展示了内部核心功能结构，可用于压缩机辅机系统的原理演示、结构教学以及工程方案展示使用。
