直列四缸发动机曲柄连杆机构教学演示结构

项目分类:发动机 发布时间:2024-10-08 ID:779958
  • 直列四缸发动机曲柄连杆机构教学演示结构
  • 直列四缸发动机曲柄连杆机构教学演示结构
  • 直列四缸发动机曲柄连杆机构教学演示结构
  • 直列四缸发动机曲柄连杆机构教学演示结构
  • 直列四缸发动机曲柄连杆机构教学演示结构
  • 直列四缸发动机曲柄连杆机构教学演示结构
  • 直列四缸发动机曲柄连杆机构教学演示结构
  • 直列四缸发动机曲柄连杆机构教学演示结构
  • 直列四缸发动机曲柄连杆机构教学演示结构

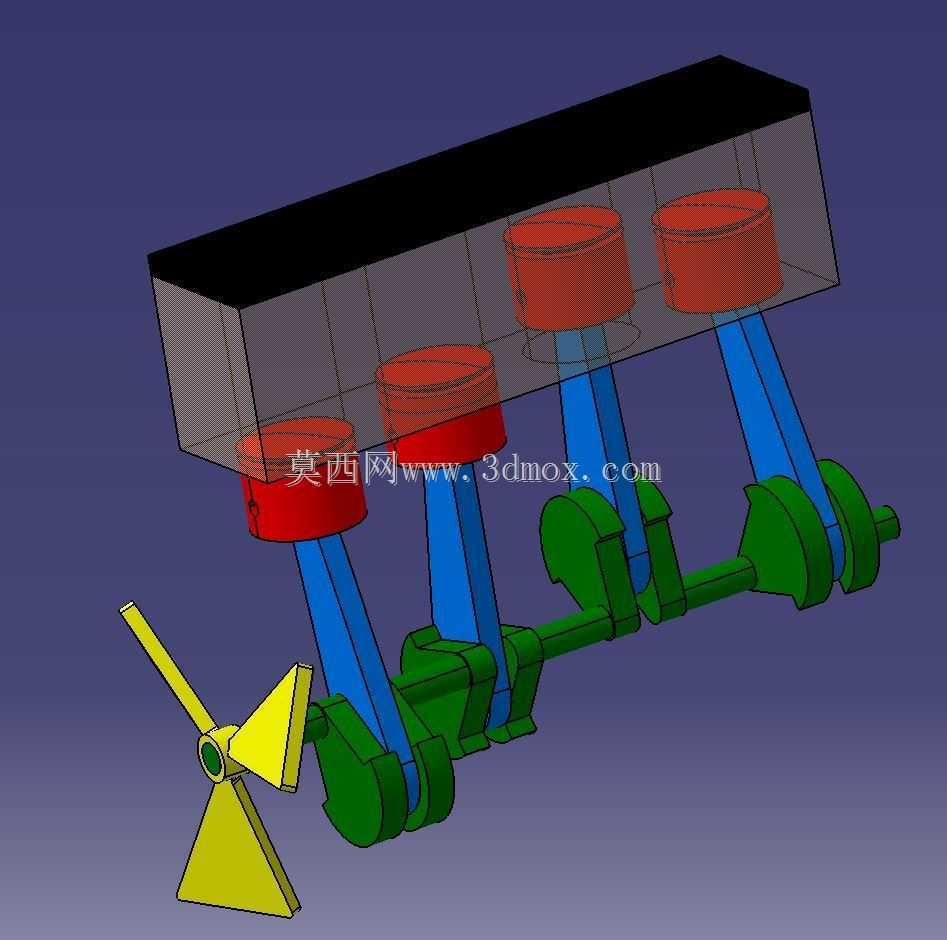

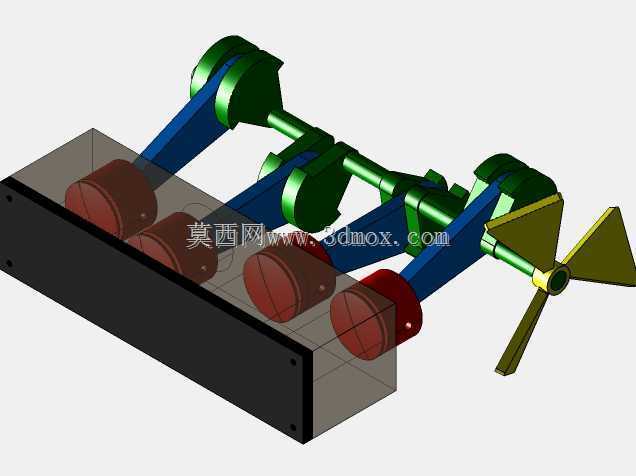

  这套直列四缸动力核心结构的三维建模,最初的设计出发点是面向职业院校、工科专业的机械原理教学场景,拆解内燃机最核心的动力转换逻辑,让学习者能直观看到化学能转化为旋转机械能的完整传递路径,不用拆解真实发动机就能理清各部件的运动配合关系。从实际应用场景来看,这套结构还原了民用乘用车最常用的直列四缸布局核心运动组件,覆盖了从进气压缩做功排气四个冲程里,活塞往复运动到曲轴旋转输出的全链路动作,可用于内燃机原理课程的动态演示、新入职结构工程师的动力总成入门认知,也能作为小型动力设备改装时的结构参考基准。

  从功能特性上看,模型完整还原了四个活塞、对应连杆、整体式曲轴以及前端输出带轮的配合关系,四个活塞按照1-3-4-2的通用点火顺序对应曲轴的曲柄转角布置,相邻做功活塞的曲柄夹角保持180度,保证运转时的一阶惯性力能得到部分平衡,减少整机振动。活塞部分采用简化的圆柱形结构,省略了真实活塞上的气环、油环、活塞销卡环等细节,保留活塞销座与连杆小头的铰接配合关系,重点突出往复直线运动的轨迹;连杆部分做了等比例简化,杆身采用直杆结构替代真实的工字形截面,保留大头与曲轴连杆轴颈的铰接、小头与活塞销的铰接两个运动副,清晰展示连杆作为运动转换构件的传力路径。曲轴部分完整还原了四个连杆轴颈、对应的平衡重、前后端主轴颈以及前端的动力输出连接结构,平衡重的布置位置与对应活塞连杆组的偏心方向相反,用来抵消活塞往复运动和连杆旋转产生的不平衡惯性力,保证曲轴运转时的动平衡特性。

  设计思路上完全服务于结构认知的核心需求,没有冗余的外观覆盖件、配气机构、供油润滑系统等外围部件,只保留最核心的动力转换运动组件,让观察者能一眼看清动力传递的核心逻辑。建模时各运动副之间预留了合理的装配间隙,避免动态演示时出现部件干涉,活塞与缸筒的配合间隙参考教学模型的常规演示间隙设置,既不会因为间隙过大显得结构松散,也不会因为间隙过小导致运动卡滞;连杆大头与曲轴连杆轴颈的配合间隙、连杆小头与活塞销的配合间隙都按照铰接运动的需求设置,保证所有运动部件能按照真实的运动轨迹完成动作。

  从安装边界与尺寸逻辑来看,这套直列四缸结构的缸心距参考了常规1.6L排量民用四缸发动机的尺寸比例,相邻两个气缸的中心距保持一致,四个气缸呈直线等距排列,整体长度方向的尺寸由四个缸心距累加加上前后端的主轴颈伸出长度决定,宽度方向的最大尺寸由曲轴平衡重的旋转外径决定,高度方向的尺寸由活塞上止点到曲轴下平衡重最低点的距离决定。安装时整个结构的支撑点位于曲轴两端的主轴颈位置,对应真实发动机上的主轴承座安装位,前端输出轴的尺寸预留了带轮、飞轮等外接部件的安装接口位置,可根据演示需求外接不同的负载演示部件。

  在实际教学使用中,这套结构可以配合运动仿真模块,完整展示四个活塞在不同曲轴转角下的位置变化,直观呈现不同冲程下活塞的运动方向、连杆的摆角变化、曲轴的旋转角度之间的对应关系,解决传统教学中平面图难以展示空间运动关系的痛点。对于结构设计从业者来说,这套简化模型也可以作为四缸动力结构设计的初始基准,在此基础上添加缸体、缸盖、配气机构、润滑冷却系统等外围部件,逐步完善成完整的发动机整机模型,减少基础结构重复建模的工作量,同时核心的曲柄连杆机构配合关系已经经过运动干涉校验,能避免初始设计阶段出现的运动匹配错误。
