乘用车多辐条轻量化轮毂轮辋结构设计

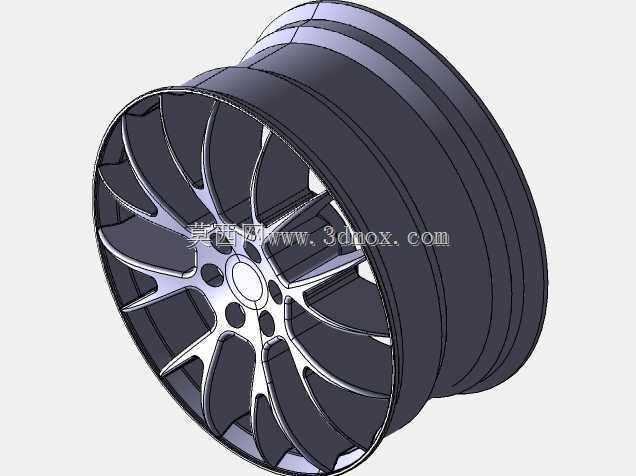

　　在乘用车底盘行走系统的部件开发中，轮毂轮辋是连接轮胎与车轴的核心承载构件，日常行驶过程中需要同时传递驱动、制动扭矩，承受整车垂直载荷以及过弯、颠簸路面带来的侧向、纵向冲击载荷，其结构合理性直接关系到行驶安全性与驾乘质感。这套轮辋结构采用多辐条放射式布局，辐条从中心安装盘位置向外缘轮辋筒体平滑过渡，每根辐条的截面做了渐变收窄设计，靠近中心安装座的位置截面厚度更大，能够分散螺栓孔位周边的应力集中，向外延伸的过程中逐步收窄厚度，在保证辐条整体抗弯、抗扭刚度的前提下，尽可能削减非必要的实体材料，实现非簧载质量的降低，对于提升悬架响应速度、改善轮胎抓地表现有实际帮助。中心安装区域预留了均匀分布的螺栓过孔，孔位周边做了局部加厚凸台设计，

　　避免螺栓压紧时出现局部压溃变形，中心定位孔的尺寸匹配常规乘用车的轴头定位直径，安装时能够与轴头定位面紧密贴合，保证轮辋旋转时的同轴度，降低高速行驶的抖动概率。轮辋筒体部分采用等宽轮缘设计，两侧的轮缘凸起高度符合常规乘用车轮胎的装配尺寸要求，能够为轮胎胎圈提供足够的侧向支撑，在轮胎充气后保证胎圈与轮辋的密封贴合，避免高速行驶时出现轮胎脱圈的风险，筒体中部的凹槽结构为轮胎拆装预留了操作空间，维修更换轮胎时可以将胎圈压入凹槽内，顺利完成胎唇的拆装操作，不会刮伤轮辋表面或者损伤轮胎胎圈。从结构设计的逻辑来看，多辐条的布局除了减重之外，还能为制动系统留出足够的散热空间，车辆连续制动时，制动盘、

　　制动片产生的热量可以通过辐条之间的空隙快速随气流散出，避免制动系统热衰减过快，提升连续制动的可靠性。辐条的曲面过渡全部采用大圆角衔接，没有尖锐的直角结构，一方面是避免应力集中导致的辐条疲劳断裂，另一方面在铸造或者锻造加工过程中，更利于金属材料的流动填充，减少成型缺陷，降低后续机加工的余量。轮辋的安装端面做了全平面加工要求，与轮毂轴承安装面贴合时能够保证足够的接触面积，压紧后不会出现局部间隙，避免长期行驶后螺栓松动的问题。在实际装车匹配时，需要重点核对轮辋的偏距参数，偏距直接决定了轮辋装车后相对于翼子板的内缩或者外扩量，偏距过小会导致轮辋外凸刮蹭翼子板，偏距过大则会让轮辋向内缩进，可能刮蹭到悬架摆臂或者减震器部件，

　　同时还要确认螺栓孔的节圆直径与车型轴头的参数匹配，不同车型的螺栓孔分布直径、螺栓规格存在差异，不能直接跨车型通用。轮辋的径向跳动和端面跳动量需要控制在合理公差范围内，否则高速行驶时会出现方向盘抖动、轮胎异常磨损的问题。日常使用场景中，这类多辐条轮辋除了承载功能之外，外露的辐条造型也具备外观装饰作用，表面做相应的涂装或者抛光处理后，能够提升整车外观的精致感，同时相比大面封闭的轮辋结构，多辐条的镂空设计更便于日常清理，刹车粉尘、泥水污渍不容易在辐条缝隙间积存，日常维护更加方便。在建模过程中，需要重点关注各个曲面的曲率连续性，保证辐条与轮辋筒体、中心安装盘的衔接处曲面顺滑，没有曲率突变，后续做有限元分析时，才能准确模拟各个位置的应力分布，针对应力偏高的区域做局部加厚调整，对应力富余的区域做材料去除优化，最终在强度、刚度、重量三者之间找到合理的平衡点，既满足各种复杂工况下的承载要求，又尽可能实现轻量化设计，降低整车能耗，提升操控表现。
