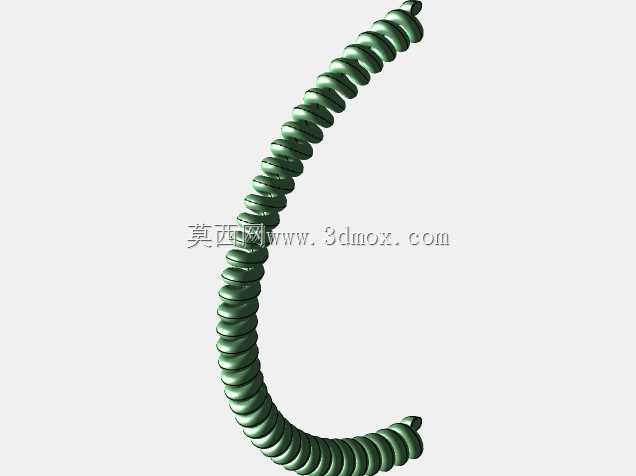

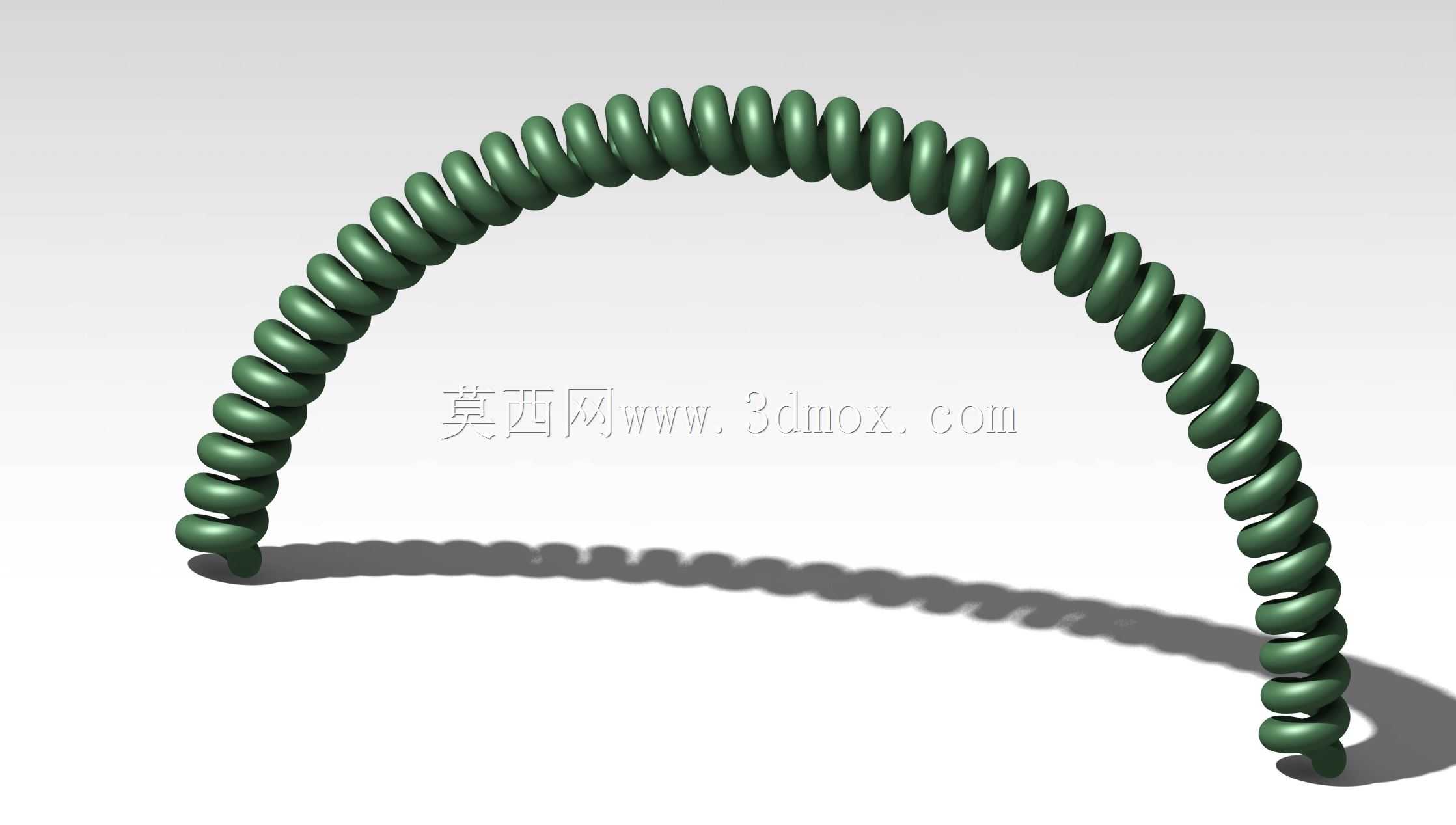

弧形圆截面螺旋弹簧结构设计

　　这类弧形圆截面螺旋弹簧，常应用在需要沿弧形路径提供弹性复位、缓冲吸能的工况中，比如变曲率管路的柔性支撑、弧形开合机构的复位组件、特殊安装空间下的隔振结构，和常规直柱形弹簧不同，它的螺旋中心线沿固定圆弧排布，能在受限的弧形安装空间内提供均匀的弹性力，避免直簧在弧形安装位出现的侧向偏载、应力集中问题。

　　从功能特性来看，该弹簧采用等节距等圈径的螺旋结构，簧丝截面为标准圆形，这种截面的簧丝在受载时应力分布相对均匀，疲劳寿命表现稳定，适合承受反复的压缩或弯曲载荷。弧形的中心线设计，让弹簧在工作时的变形方向沿圆弧切线方向匹配机构运动轨迹，不会出现常规直簧在非直线运动机构中常见的卡滞、侧向摩擦问题，能有效降低配套机构的磨损率。

　　设计这类弹簧时，首先要确定安装边界的圆弧曲率半径，这是整个建模的核心基准，建模过程中先构建对应曲率的弧形引导线，再以引导线为路径生成螺旋扫掠轨迹，扫掠过程中要保证簧丝截面始终垂直于螺旋轨迹的切线方向，避免出现截面扭曲导致的实际成型后应力不均问题。圈数的确定要结合所需的刚度要求，等节距设计下，有效圈数直接决定弹簧的刚度系数，同时要预留两端的支撑圈长度，保证安装时的支撑稳定性，避免工作时出现端头滑移。

　　从安装边界来看，这类弹簧的两端通常需要匹配弧形的安装座，安装座的定位槽曲率要和弹簧中心线曲率完全一致，槽宽略大于簧圈外径，预留受热膨胀的间隙，同时要保证两端支撑面和弹簧端头的贴合度，避免点接触导致的局部压溃。外形尺寸上，簧圈的外径要适配安装位的径向空间，不能和周边的结构件发生运动干涉，簧丝直径的选取要结合载荷大小核算剪切应力，保证在最大工作载荷下的应力值在材料许用应力范围内，同时预留足够的安全系数，应对冲击载荷的瞬时峰值。

　　在实际应用场景中，这类弹簧还会用在弧形轨道的张紧结构、弧形舱门的闭合缓冲、特殊形状的隔振支座中，相比直簧拼接的弧形弹性结构，一体成型的弧形螺旋弹簧没有拼接点的应力薄弱区，整体刚度一致性更好，长期工作下不会出现拼接处的断裂失效问题。建模过程中还要注意螺旋升角的一致性，沿弧形路径的每一段螺旋升角偏差要控制在合理范围内，否则会导致弹簧各段刚度不均，工作时出现局部变形过大的问题，影响整体使用寿命。另外，弹簧的两端头通常会做并圈磨平处理，磨平后的端头支撑面要和安装基准面平行，保证安装后弹簧的受力方向和设计方向一致，不会出现偏载导致的侧弯变形。

　　对于需要在弧形空间实现弹性功能的机构来说，这类弹簧能大幅简化配套结构的设计，不需要额外设计导向结构来适配直簧的直线变形特性，直接沿弧形路径安装即可实现预期的弹性功能，能有效缩小整个机构的体积，减少不必要的结构件，降低整体装配复杂度。在进行刚度校核时，不能直接套用直柱弹簧的刚度公式，需要结合弧形中心线的曲率修正刚度计算系数，考虑曲率带来的附加弯曲应力，避免核算的刚度和实际刚度出现较大偏差，导致选型失误。
