大众品牌汽车标识立体结构设计

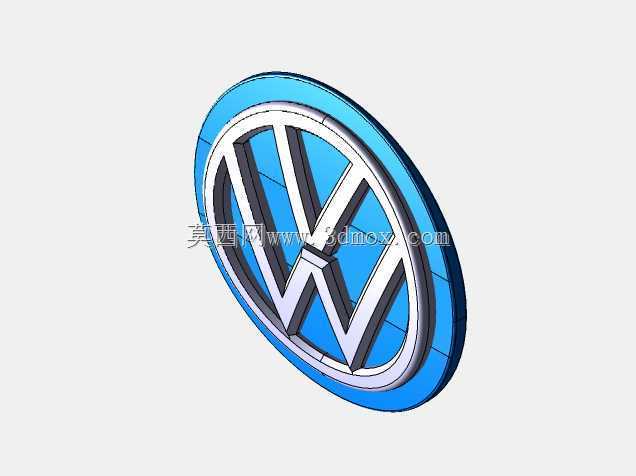

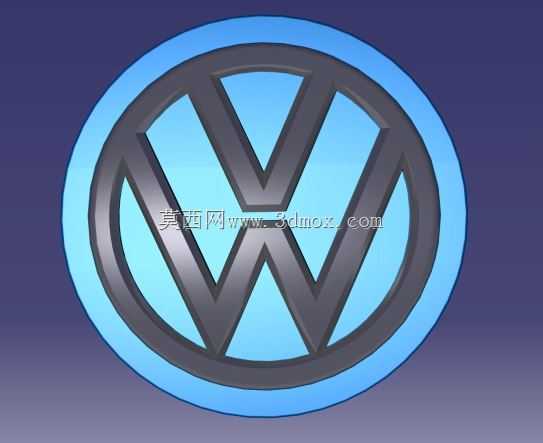

　　在汽车外观覆盖件与品牌标识的配套设计环节，车头、车尾的品牌徽标是整车视觉识别系统的核心构成部件，这类标识件的设计既要匹配整车造型的曲面边界，也要兼顾安装固定的可靠性、长期户外使用的耐候性，同时还要精准还原品牌视觉符号的比例特征。本次完成的大众品牌汽车标识立体结构，在建模阶段首先梳理了品牌标识的平面视觉规范，将经典的VW字母组合与外围环形边框的比例关系做了精准还原，避免出现字母变形、环带宽度不均的问题，确保标识在任意观察角度下都能呈现统一的品牌识别特征。从实际装车应用场景来看，这类标识通常安装于前进气格栅中部、尾门中央、轮毂中心盖以及方向盘中央位置，不同安装位置的标识在尺寸、固定方式上存在明显差异：进气格栅位置的标识尺寸相对更大，

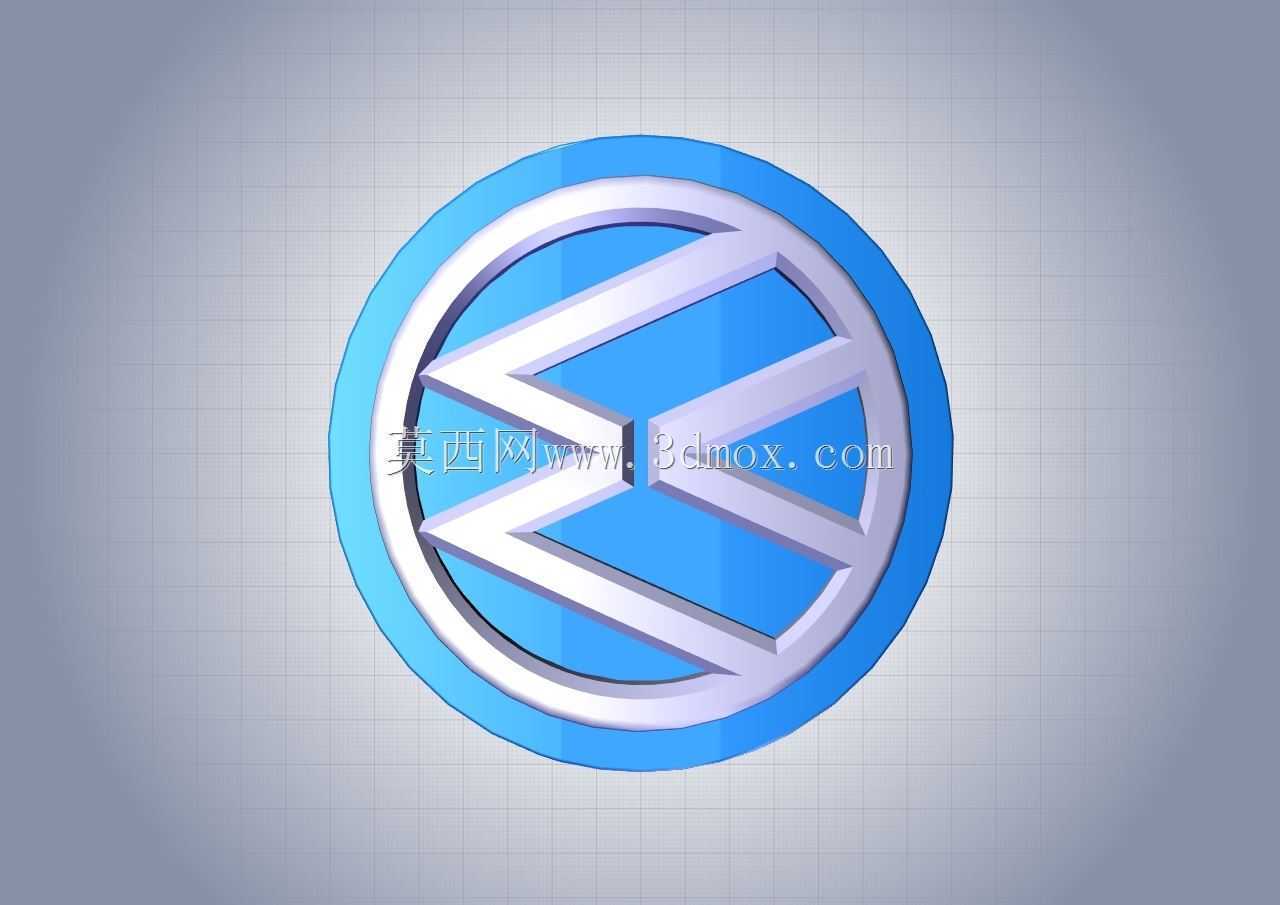

　　背部通常设计卡扣结构与格栅预留安装位卡接，部分车型还会在标识内部集成ACC毫米波雷达的透波结构，这就要求标识的壁厚、材质选择要兼顾雷达信号的穿透性，不能出现信号遮挡导致的驾驶辅助功能失效问题；尾门位置的标识多采用背胶加定位销的固定方式，背部需要设计与尾门曲面完全贴合的安装基面，避免出现粘贴后边缘翘起、缝隙不均的问题；轮毂中心盖的标识尺寸更小，需要匹配轮毂中心孔的直径公差，设计卡脚结构与中心孔卡接，同时要耐受车轮高速旋转带来的离心力、行驶过程中的碎石冲击以及洗车时的高压水流冲刷。在结构设计过程中，首先确定了标识的分层结构：最外层是蓝色环形基底，中间层是镀铬质感的VW字母与银色环形包边，各层之间的配合间隙控制在0.1mm以内，

　　既保证装配后无松动异响，也避免间隙过大导致的积灰、进水问题。标识的边缘做了R0.3mm的圆角处理，避免尖锐边角在安装、使用过程中划伤操作人员或用户，同时也能提升标识的整体质感，减少注塑生产过程中的飞边问题。针对户外使用的耐候性需求，结构设计时预留了表面处理的工艺厚度：镀铬层厚度控制在0.02-0.03mm，蓝色漆面的厚度预留0.05mm，确保最终成品的装配尺寸与设计尺寸一致，不会因为表面处理层过厚导致装配干涉。安装边界的设计上，针对最常用的前进气格栅安装场景，标识背部设计了三个均匀分布的卡扣安装位，卡扣的卡接量设计为1.2mm，既保证安装后卡接牢固，不会因为车辆行驶振动出现脱落，也能在售后维修时方便拆卸，不会损坏格栅的安装基座。

　　标识的整体厚度设计为8mm，这个厚度既保证了标识的立体视觉效果，不会因为过薄显得廉价，也不会因为过厚突出于格栅表面过多，增加行驶过程中的风阻，同时避免在洗车、擦拭过程中被剐蹭脱落。在曲面匹配上，标识背部的安装基面完全贴合进气格栅的安装区域曲面，通过曲面偏置的方式生成安装面，确保粘贴或卡接后标识与格栅表面完全贴合，无明显缝隙，减少行车过程中气流进入缝隙产生的风噪。从生产工艺适配的角度，模型的拔模角度统一设置为1.5度，所有加强筋的厚度控制在主体壁厚的0.6倍，避免注塑生产过程中出现缩痕、翘曲等问题，标识表面的高光区域做了镜面抛光的结构预留，确保镀铬或喷漆后表面无瑕疵，达到整车外观件的质量要求。针对部分高配车型带发光功能的需求，模型结构预留了LED光源的安装空间，在蓝色环形基底与VW字母之间预留了导光条的安装槽位，背部设计了走线孔与密封结构，避免雨天行车时雨水进入标识内部导致电路短路。
