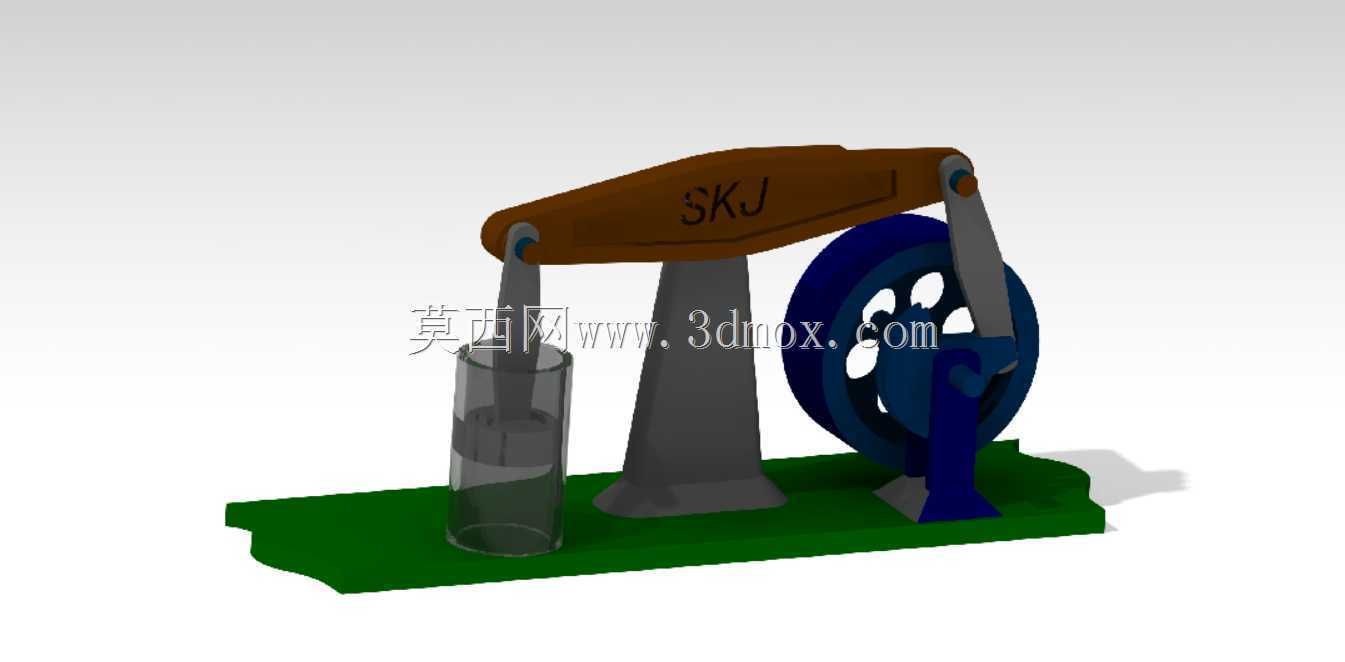

这套梁式往复传动结构,常被用作动力原理教学的演示载体,也可作为小型动力输出装置的原理验证样件,在职业院校机械原理课堂、企业传动方案预研环节都能见到同类结构的应用。从实际功能来看,它完成的是旋转运动与直线往复运动的双向转换:当轮盘侧输入旋转扭矩时,连接在轮盘偏心位置的连杆会带动横梁绕中部支撑座做上下摆动,横梁另一端连接的活塞组件就会在缸筒内完成规律的往复直线动作,整套运动链路没有冗余传动环节,动力传递路径清晰,运动过程的可视性极强,能让观察者直观看到曲柄连杆类结构的运动死点、行程变化规律。

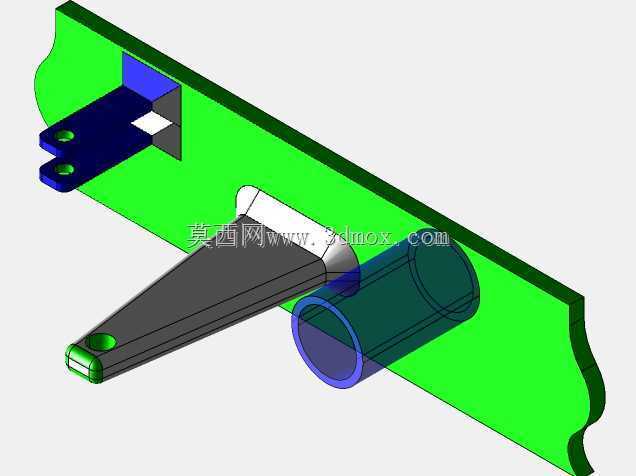

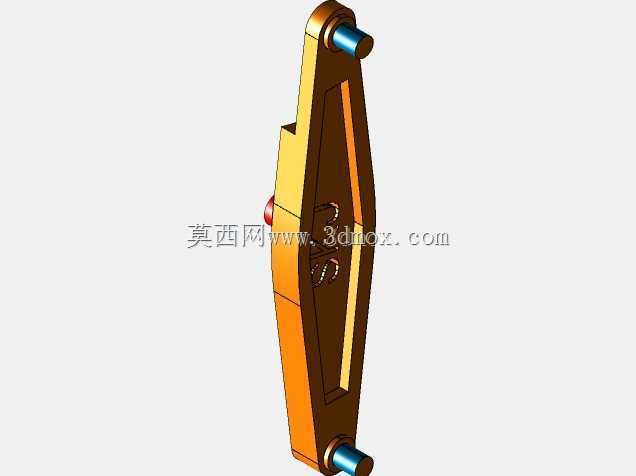

设计这套结构时,首先要敲定的是横梁的摆动支点位置,支点距离轮盘侧连杆连接点、活塞侧连杆连接点的长度比例,直接决定了活塞的往复行程大小,也会影响输入扭矩的需求——如果支点偏向活塞侧,同等轮盘偏心距下活塞行程会缩短,但需要的输入扭矩更小,适合小动力输入的演示场景;如果支点偏向轮盘侧,活塞行程会加大,能模拟更大排量的动力输出结构,但对轮盘、连杆的连接强度要求会同步提升。底座采用一体化的平板支撑结构,所有支撑立柱、缸筒、轮盘支架都直接固定在底座平面上,安装时只需要保证底座的水平度,就能避免运动过程中出现卡滞、连杆别劲的问题,底座边缘预留的固定孔位,可以直接将整套机构固定在教学试验台或者原理验证台架上,不需要额外制作转接安装板。

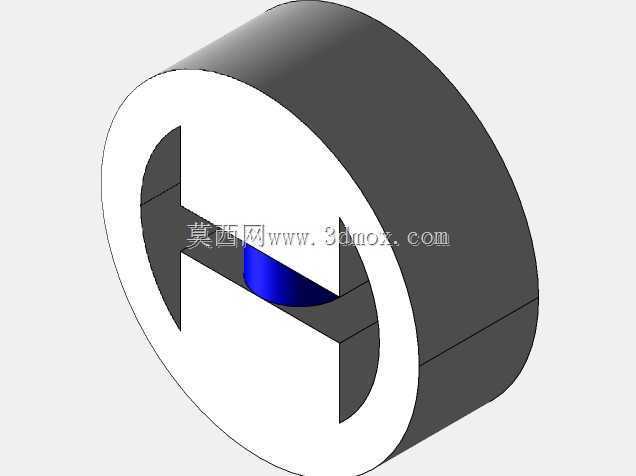

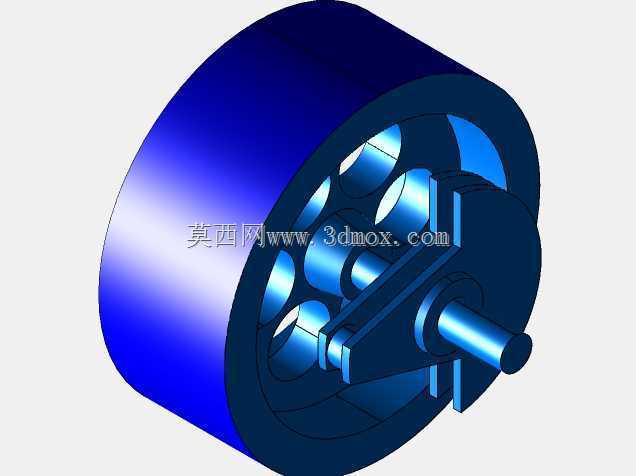

轮盘部分做了辐条式的镂空设计,不是为了外观装饰,而是为了降低轮盘自身的转动惯量,手动拨动演示时不需要太大的启动力矩,也能减少转动过程中的惯性冲击,让横梁的摆动动作更平缓。轮盘与支架的连接采用销轴配合耐磨衬套的结构,长时间反复转动也不会出现轴孔磨损松旷的问题,连杆两端的连接都预留了合理的配合间隙,既能保证运动过程中无卡滞,也不会因为间隙过大出现运动轨迹偏移。缸筒部分采用透明可视化的设计,演示时可以直接看到活塞在缸筒内的往复位置,方便讲解行程上下止点的对应关系,活塞与缸筒的配合间隙控制在合理范围,既不会因为间隙过小出现卡滞,也不会因为间隙过大出现晃动偏移。

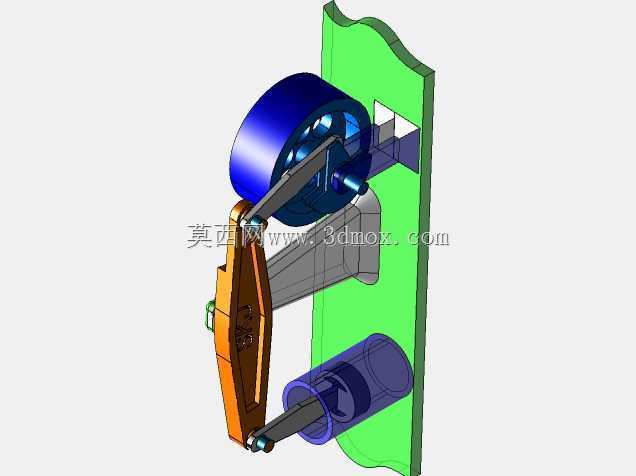

从安装边界来看,整套结构的横向占用尺寸以底座长度为限,轮盘转动时的最大外轮廓不会超出底座的侧边范围,横梁摆动到最高、最低位置时,最高点不会超过横梁自身长度对应的垂直高度,不需要额外预留过大的上部安装空间,整体占用空间紧凑,适合放置在桌面试验台使用。实际应用中如果要将这套结构改造成实际的动力输出装置,只需要在轮盘侧连接对应的动力输入组件,在活塞侧连接对应的做功或者泵送组件,就可以快速完成原理验证,不需要对核心的梁式传动结构做大幅修改,结构的拓展性较强。建模过程中所有运动副的配合关系都按照实际装配要求设置,转动副、移动副的约束完全符合实际装配逻辑,可直接用于运动仿真分析,验证不同支点位置、不同偏心距下的运动参数变化,为后续的实际结构优化提供参考依据。
