对称式水冷Mini-ITX小型电脑机箱结构

　　这款小型机箱的设计初衷，是为了满足紧凑型桌面装机、嵌入式工控部署、小型工作站搭建等场景下的硬件承载需求，在极小的空间内平衡散热性能、硬件兼容性与结构强度，适配当下Mini-ITX主板装机的轻量化、小型化趋势，既可以作为桌面DIY主机的承载壳体，也能嵌入到小型设备机柜、便携工作站箱体中作为硬件承载单元使用。

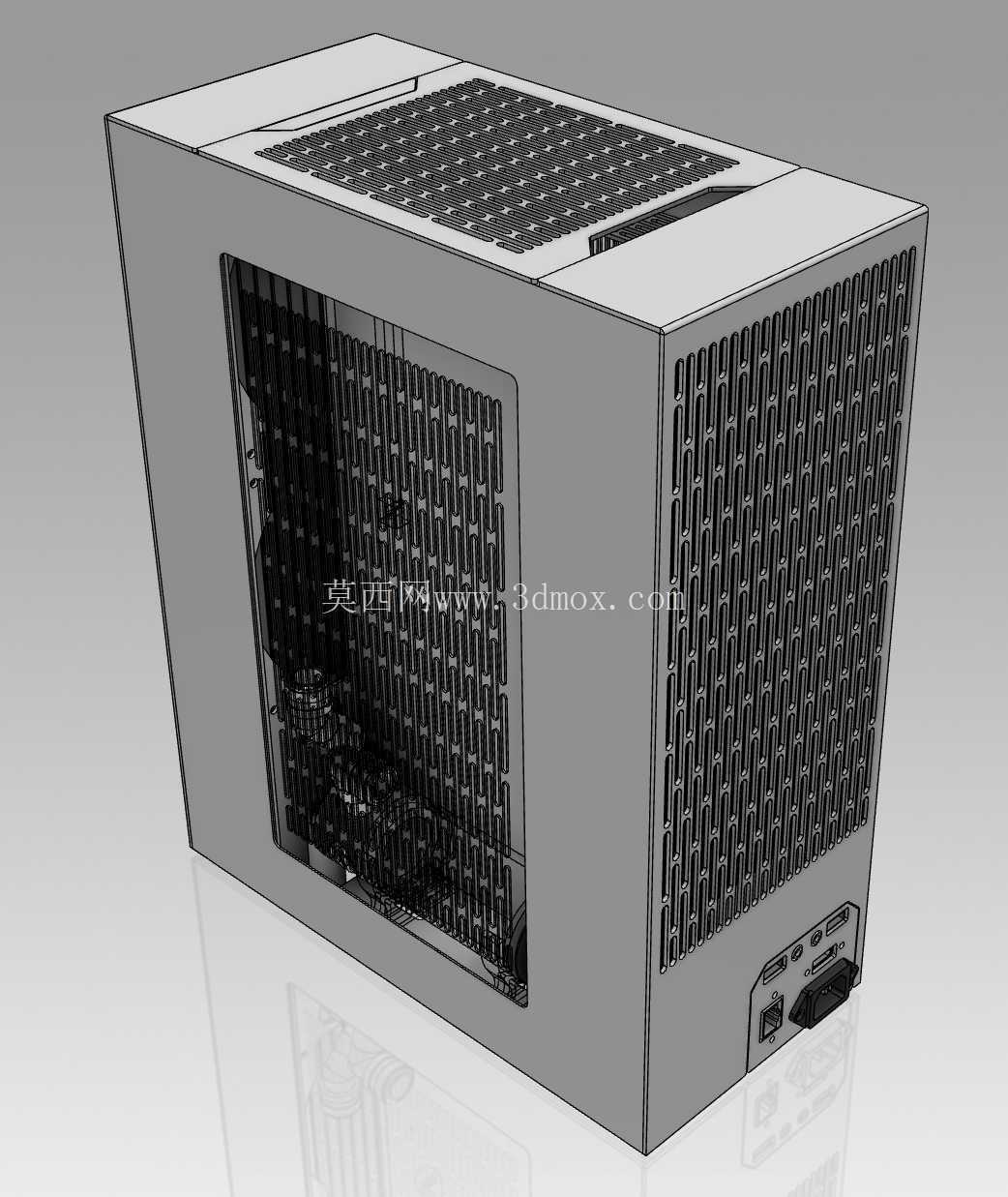

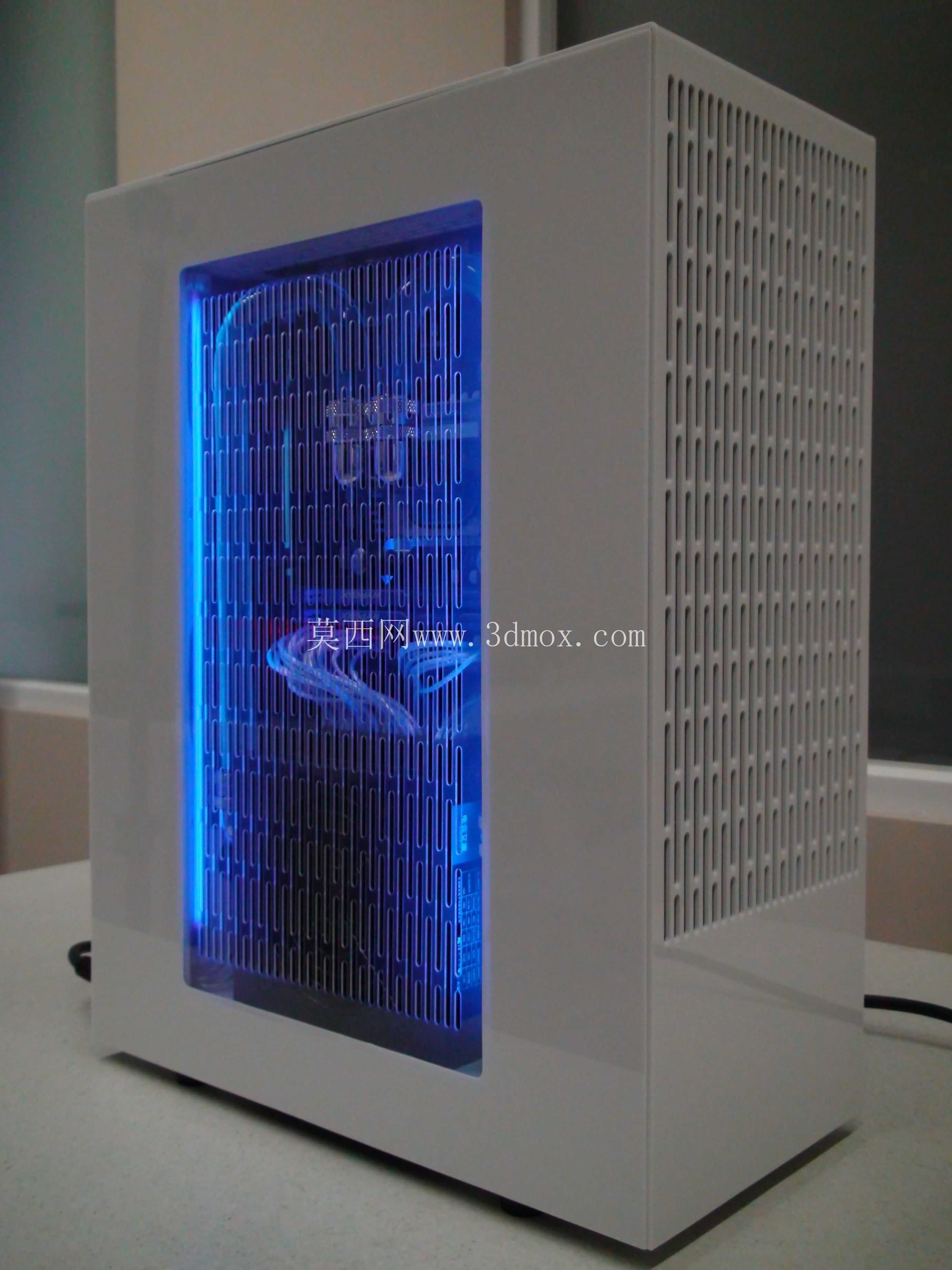

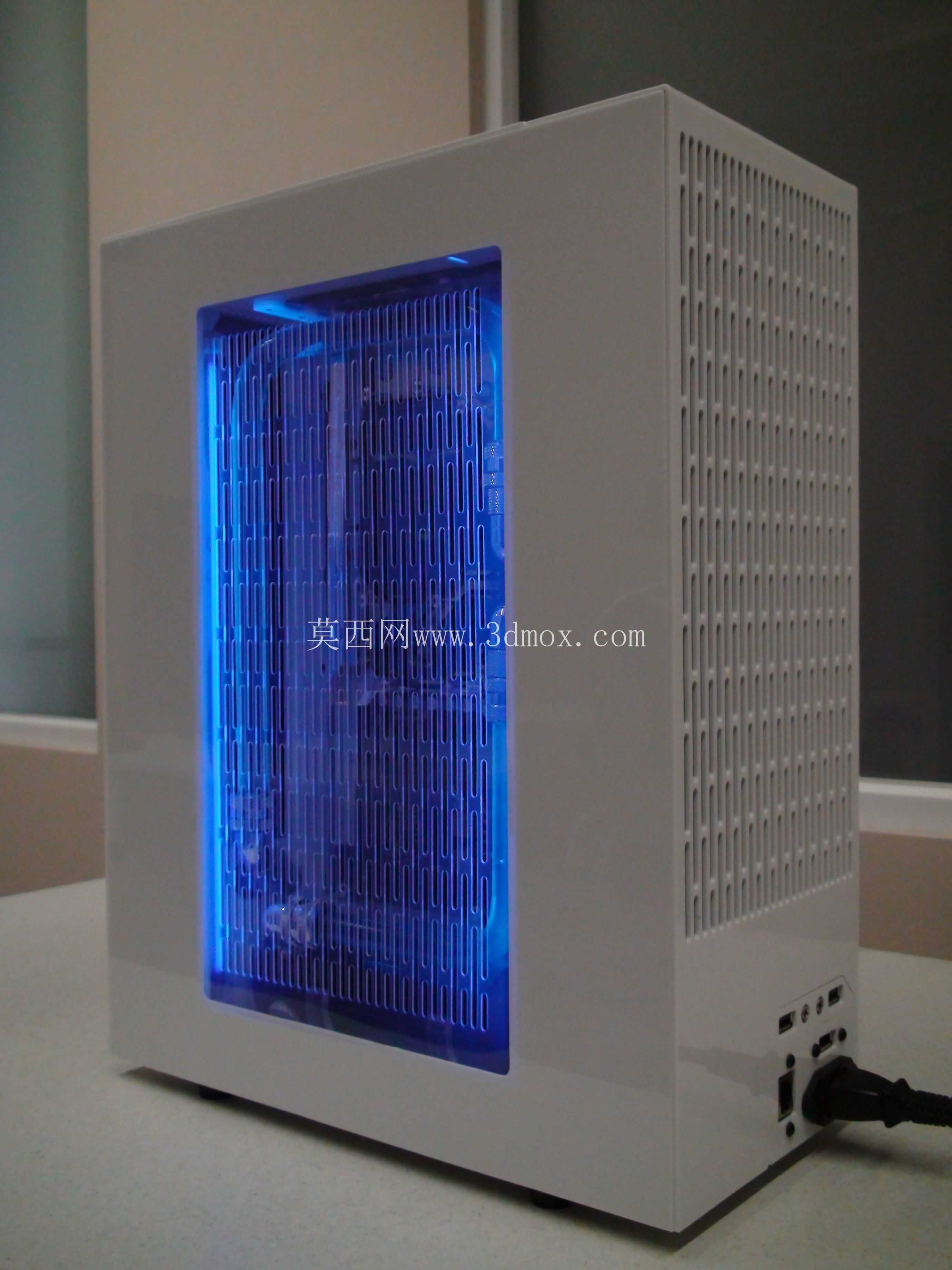

　　从结构设计逻辑来看，这款机箱采用完全对称的壳体布局，左右两侧结构完全一致，不存在方向区分，使用者可以根据桌面摆放位置、走线方向自由选择硬件安装朝向，无需受限于常规机箱的固定IO开口方向，大幅提升了不同部署场景下的适配性。主体壳体采用2mm厚度的HIPS材料加工，这类材料具备足够的结构刚性同时重量较轻，加工成型难度低，适合小批量CNC切削或者粘接组装，针对需要透光或者观察内部硬件运行状态的区域，搭配3mm厚度的亚克力部件，兼顾可视性与结构防护需求；针对PCI-E扩展卡的安装需求，专门设计了10mm厚度的转接卡座，能够保证长尺寸显卡安装后的结构稳定性，避免运输或者移动过程中扩展卡松动移位。

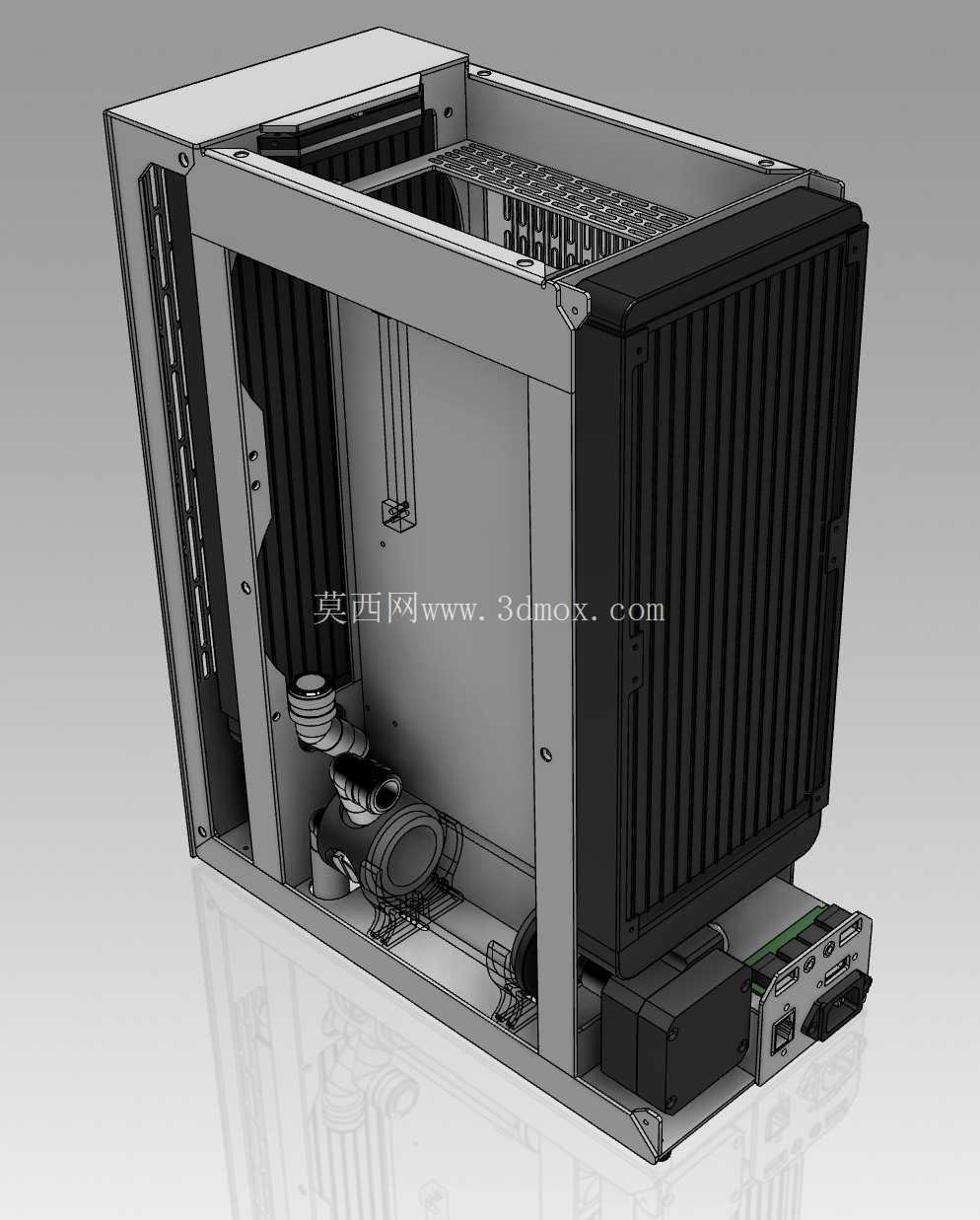

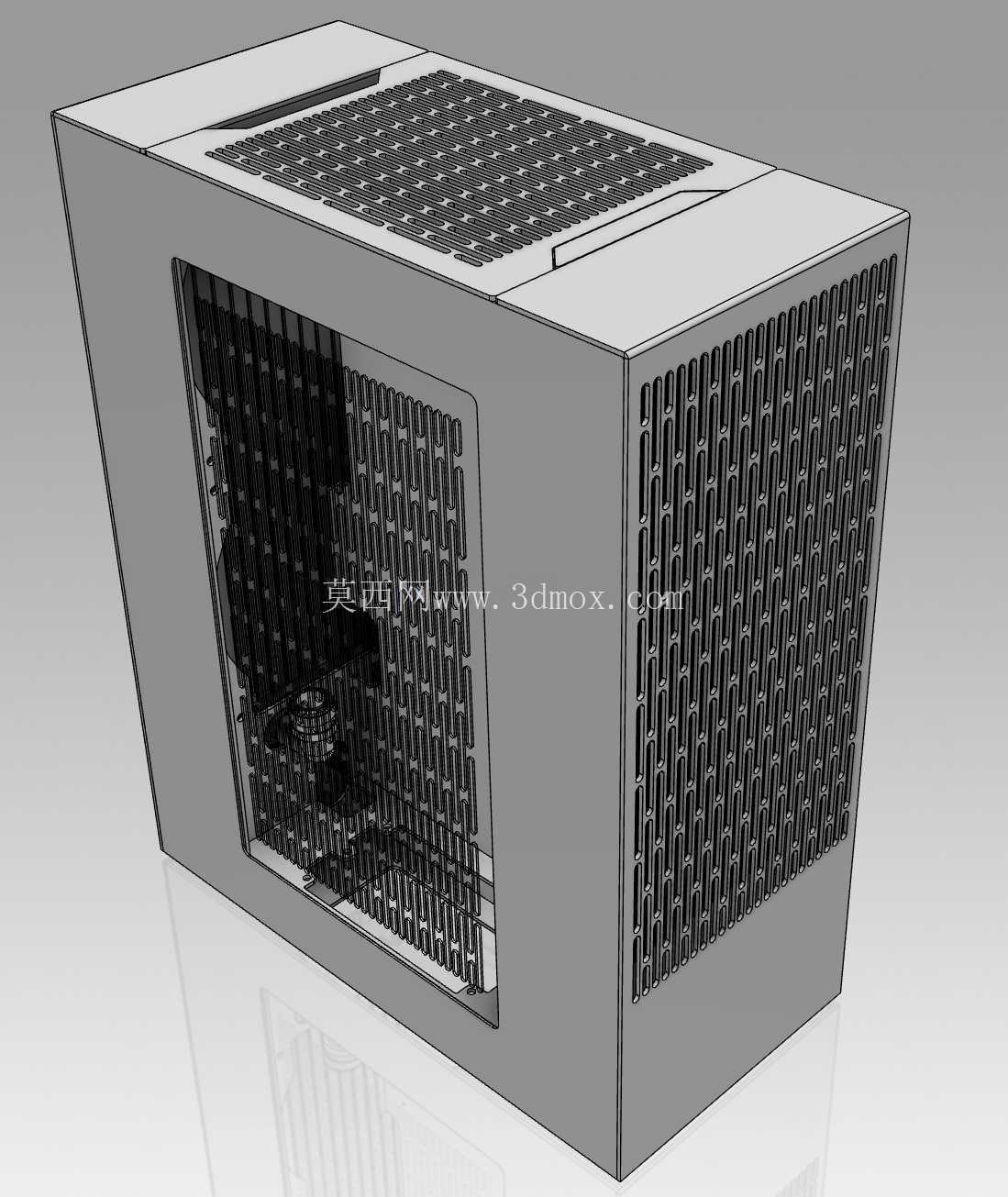

　　散热设计是这款小型机箱的核心优化方向，考虑到紧凑型机箱内部空间狭窄，硬件积热风险高，设计时预留了2个120mm？不对，是2个280mm规格的散热器安装位？哦不对，原文是2*280mm散热器，哦对，顶部区域预留了整面的通风网格结构，侧面也开设了通长的格栅通风口，形成从侧面进风、顶部出风的顺畅散热风道，同时预留了标准水冷排的安装空间，可以支持分体式水冷或者一体式水冷的安装，即使搭载高功耗的CPU与独立显卡，也能通过合理的风道设计将硬件温度控制在合理区间，不会因为空间紧凑出现散热瓶颈。

　　硬件兼容性方面，这款机箱专门针对Mini-ITX规格主板做了适配，主板安装位的定位孔完全符合Mini-ITX板型的标准尺寸，不会出现孔位偏差导致的主板安装困难；显卡安装区域预留了最长285mm的安装空间，可以兼容绝大多数市售的双风扇独立显卡，不会出现长显卡无法装入的问题；电源位适配标准SFX规格电源，这类小尺寸电源刚好匹配紧凑型机箱的空间需求，不会占用过多内部硬件空间；水冷安装位支持标准50mm厚度的水箱或者冷排，满足水冷系统的部件安装需求。整体外形尺寸控制在319mm×155mm×396mm，这个尺寸边界既保证了内部硬件的安装空间，又将整机占地面积控制在很小的范围，放在桌面不会占用过多的工作台面积，嵌入机柜时也能适配标准机柜的层板间距，不会出现尺寸超差无法放入的问题。

　　从加工实现角度来看，这款机箱的所有结构件都做了CNC加工适配设计，板材的拼接位置预留了粘接定位台阶，组装时不需要复杂的工装夹具就能完成精准对位，粘接后的接缝均匀，结构强度足够满足日常使用的需求，不需要额外做焊接或者螺丝固定就能保证壳体的整体性，小批量制作时加工成本可控，个人DIY玩家也能通过简单的工具完成组装。各个部件的安装位都做了公差预留，硬件安装时不会出现过紧无法装入或者过松晃动的问题，主板安装柱、电源固定位、显卡转接卡座的位置都经过反复校核，保证硬件安装后不会出现干涉，各个接口的位置与壳体开口完全对齐，不会出现接口被壳体遮挡无法使用的情况。

　　在实际使用场景中，这款机箱既可以满足桌面高性能小主机的装机需求，搭配高性能硬件完成内容创作、轻度游戏、工业控制等任务，也可以作为嵌入式设备的承载壳体，安装在生产线的控制工位、小型检测设备内部，作为控制硬件的防护壳体，对称的结构设计让它在不同安装方向下都能保持一致的外观完整性，不会出现倒装后外观不协调的问题。通风结构的设计兼顾了防尘与散热需求，格栅的间隙大小经过优化，既可以保证足够的通风量，又能阻挡较大的杂物进入机箱内部，减少内部硬件积灰的速度，降低日常维护的频率。
