内燃机分体式连杆结构三维设计

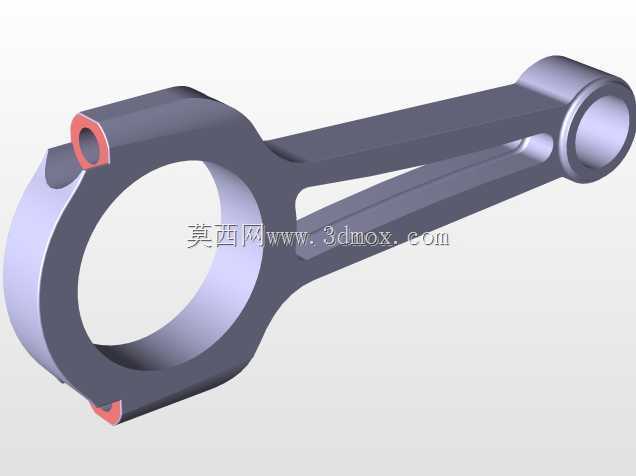

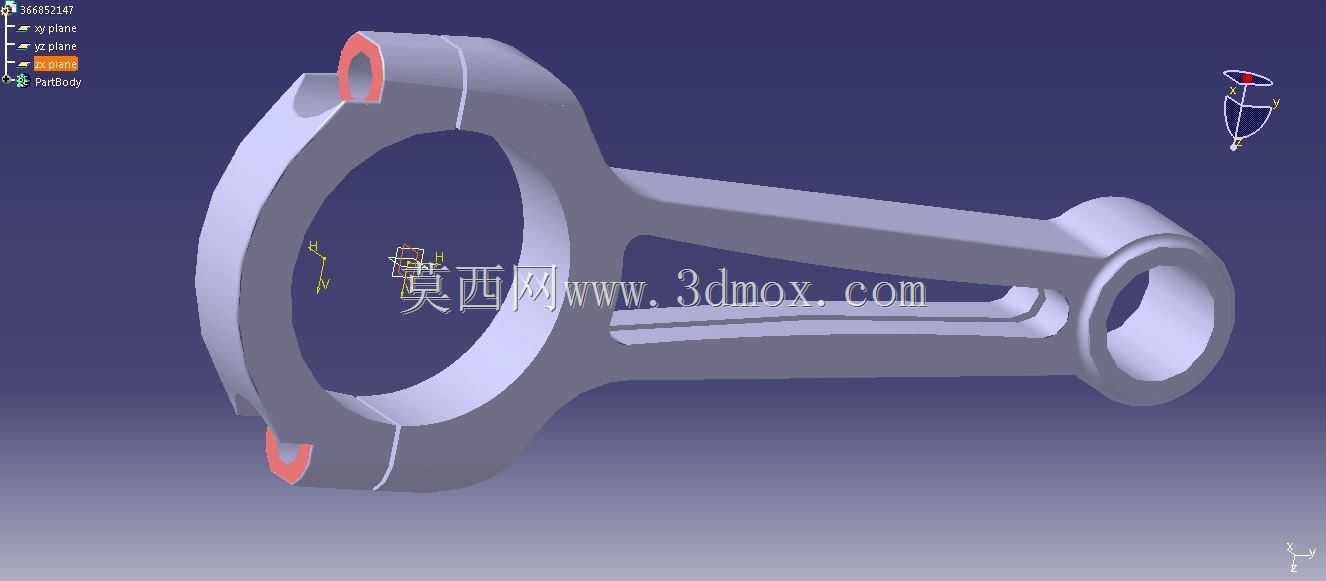

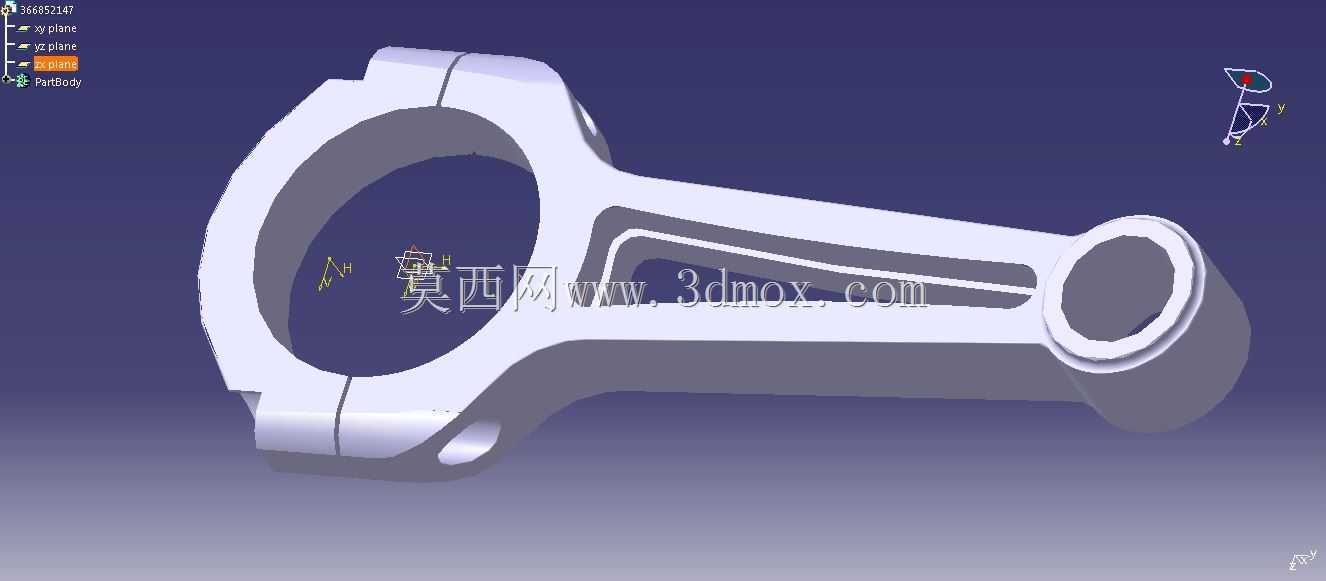

　　在往复式动力设备的传动系统中，连杆是连接活塞与曲轴的核心受力部件，其结构合理性直接决定动力转换效率与整机运行寿命，日常工况下需要承受活塞往复运动传递的交变冲击载荷，同时完成直线运动到旋转运动的轨迹转换，广泛应用在车用内燃机、小型通用汽油机、空压机等依靠曲柄滑块机构实现动力输出的设备中。这款连杆采用平切口分体式大头设计，大头端配套轴瓦安装位，可直接卡合在曲轴曲柄销上，通过连杆螺栓实现上下盖的锁紧固定，安装时可在不拆解曲轴总成的前提下完成连杆组件的拆装维护，大幅降低售后维保的作业难度。小头端设计有贯通的衬套安装孔，用于压入铜基衬套后与活塞销配合，衬套可在长期磨损后单独更换，避免整体更换连杆带来的成本浪费。杆身部分采用工字形截面结构，

　　这种截面设计在同等材料用量下可获得更高的抗弯截面模量，能有效平衡轻量化需求与结构强度要求，避免高速往复运动中因惯性力过大导致的振动加剧问题，同时杆身表面做了等强度过渡设计，从大头到小头的截面变化采用大圆弧平滑过渡，不存在应力集中的直角突变区域，可有效降低交变载荷下的疲劳断裂风险。设计过程中首先根据目标机型的缸径、冲程参数确定连杆大小头的中心距，这个尺寸直接决定活塞的运动行程与压缩比参数，中心距偏差需要控制在极小的公差范围内，否则会导致燃烧室容积偏差，影响整机动力输出与排放表现。大头端的内孔直径需要匹配对应曲轴的曲柄销直径，同时预留轴瓦的安装厚度，轴瓦安装后的过盈量需要经过反复校核，过盈量过大易导致轴瓦变形抱轴，

　　过盈量不足则会出现轴瓦转动、油道堵塞的故障。小头端的衬套孔需要与活塞销直径匹配，同时设计有对应的润滑油道开孔，可将曲轴飞溅上来的润滑油导入衬套与活塞销的配合面，形成稳定的油膜降低摩擦磨损。安装边界方面，连杆大头的外圆尺寸需要小于气缸内径，保证检修时连杆组件可从气缸上方顺利抽出，不需要额外拆解缸体下部结构；杆身的侧面与曲轴平衡块、缸体内壁之间需要预留足够的安全间隙，避免曲轴高速旋转时出现运动干涉；连杆螺栓的安装孔位置度需要严格控制，保证上下盖合装后内孔的圆度符合要求，避免螺栓锁紧后大头孔失圆导致的轴瓦偏磨问题。在细节设计上，大头端的分割面采用精确定位的止口结构，可避免螺栓锁紧过程中上下盖出现错位，保证合装后的内孔精度；

　　杆身与大小头的连接位置设置有卸载槽，可分散应力集中点的载荷，提升部件的疲劳寿命；小头端的衬套孔两端设计有倒角，方便衬套压装时的导向，同时避免锐边割伤活塞销表面的润滑层。这类连杆在实际选型应用中，需要根据设备的额定转速、爆发压力参数调整杆身的截面厚度与材料选型，高转速机型通常会选用更高强度的锻造合金钢材料，同时对杆身做轻量化处理，降低往复运动惯性力；低速大扭矩机型则会适当加大杆身截面，提升重载下的结构刚性。
