机用对中式精密平口夹持工装

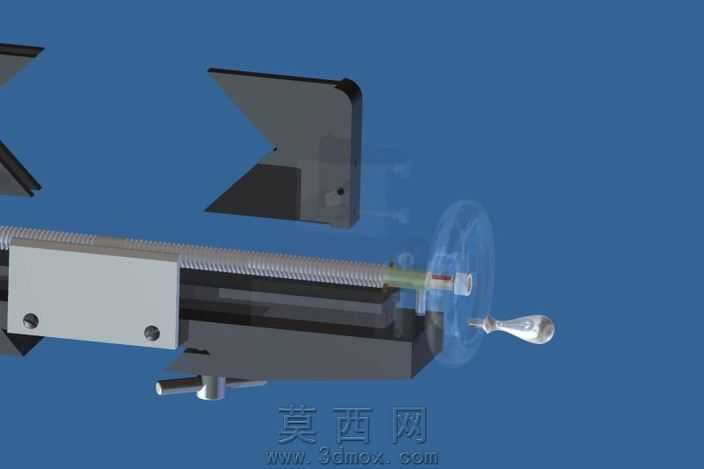

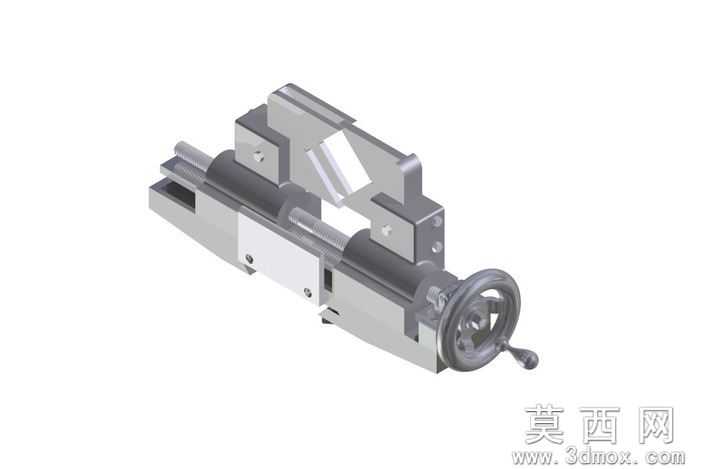

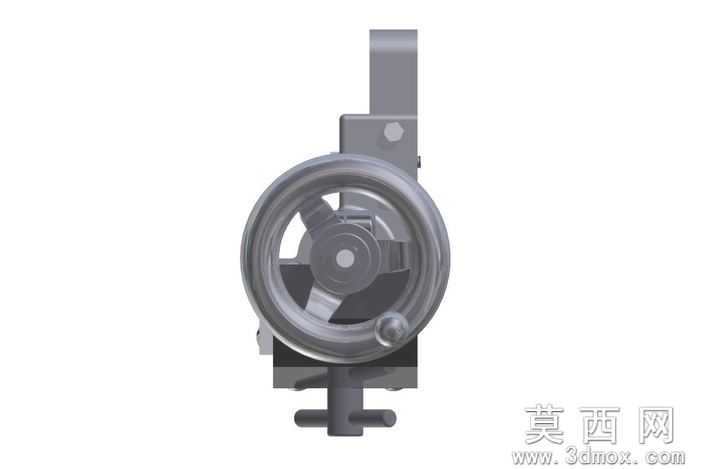

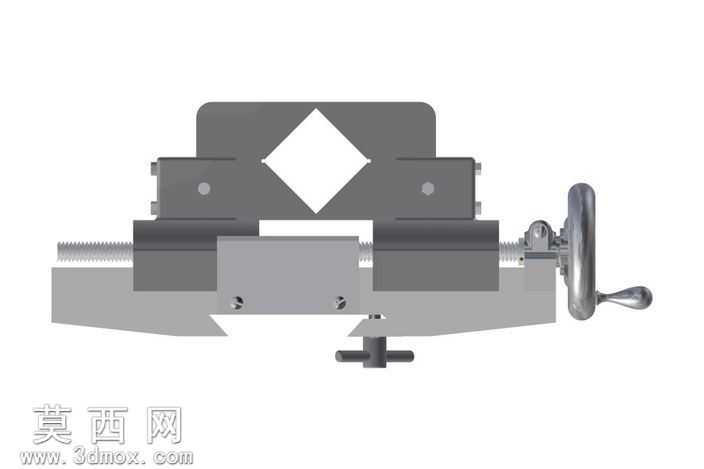

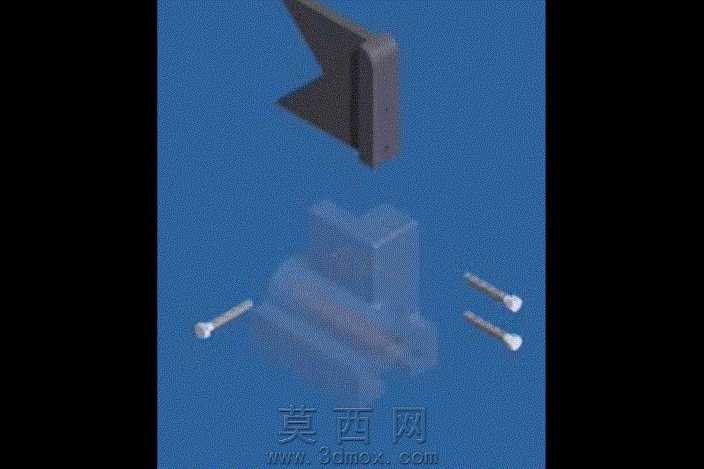

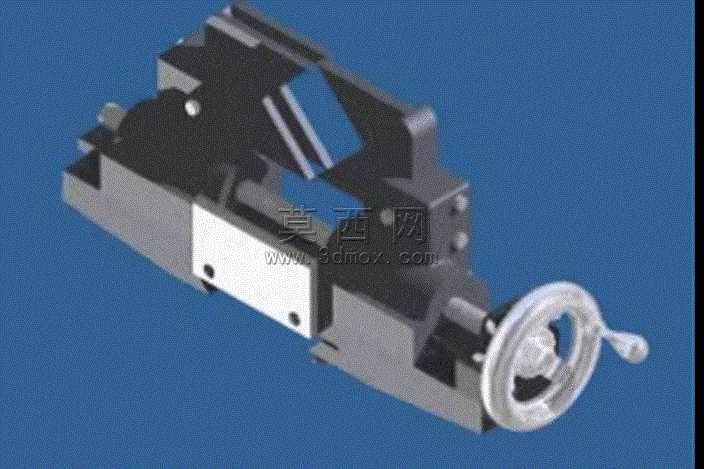

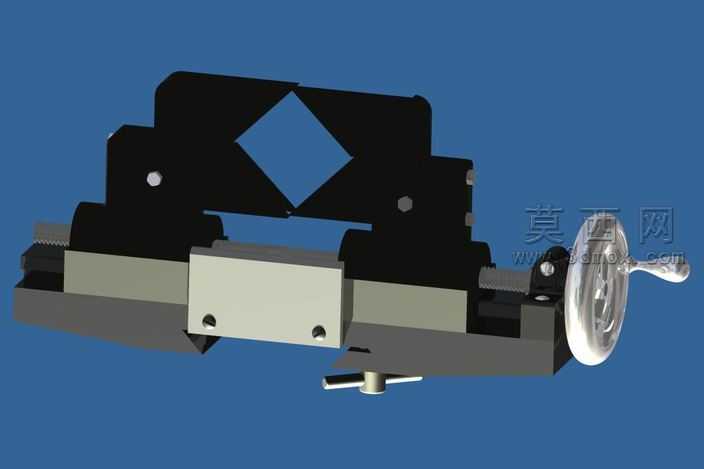

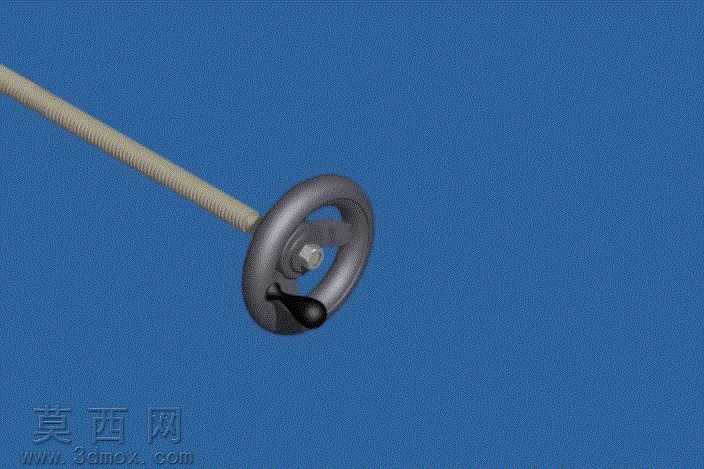

该模型为机加工场景使用的对中式平口夹持工装，整体采用三维参数化建模方式完成，建模过程中严格遵循机械加工工装的实际尺寸比例与装配逻辑，所有零件间的配合公差均按照实际工装的装配要求进行设定，保证模型可直接用于后续的工程图导出与生产参考。模型渲染阶段采用工业级写实材质方案，固定钳身与活动钳身的主体结构采用发黑处理的碳钢材质，表面呈现哑光深黑的金属质感，清晰还原了工装表面的加工纹理与安装孔位细节；滑动导轨部分采用磨削加工的45号钢材质，表面带有细腻的磨削纹理与金属反光效果；传动丝杠与手轮部分采用镀铬处理的金属材质，手轮表面做了防滑滚花的细节建模，还原了真实操作件的触感特征；下方的定位支撑结构采用调质钢材质，表面带有氧化处理的暗灰色质感，不同材质间的色彩与反光度区分明确，能够直观展现工装各部分的材质属性与功能分区。结构设计上采用双向同步对中夹持原理，通过正反牙丝杠带动两侧活动钳身同步向中心移动，可保证被夹持工件始终处于工装的中心位置，避免普通平口钳夹持时工件偏移的问题，钳身中部开设的菱形镂空结构既减轻了工装整体重量，又可作为特殊形状工件的定位避让空间，钳口部分设计为可更换式结构，预留了安装螺丝孔位，可根据不同工件的夹持需求更换对应材质的钳口垫。设计思路围绕机加工场景的装夹精度需求展开，摒弃了传统平口钳单动夹持的结构，通过同步传动结构实现工件自动居中，大幅降低装夹找正的时间成本，整体结构紧凑无冗余设计，所有运动部件均预留了合理的活动间隙，既保证了夹持运动的顺畅性，又避免了间隙过大导致的夹持精度下降，模型完整还原了工装的装配关系，可清晰查看内部丝杠传动、导轨导向、钳身定位的全部结构细节，能够作为机械工装设计、机加工工艺教学的直观参考素材。
