50x100木材用建筑连接金属构件

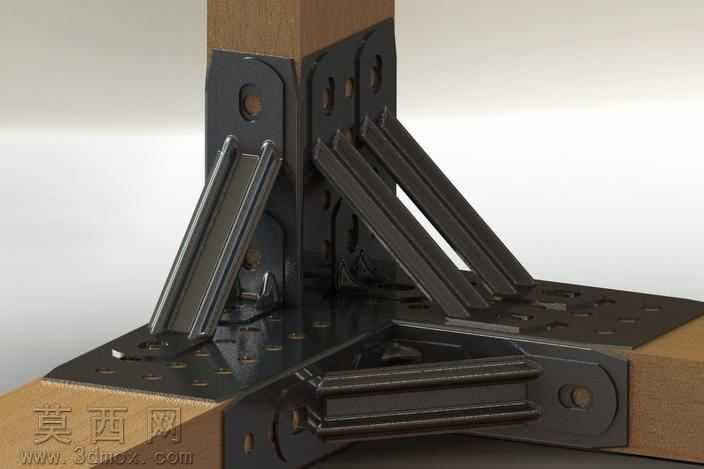

该三维模型为适配50×100规格木材的建筑连接构件，整体采用金属材质设计，建模阶段严格遵循实际五金件的生产工艺逻辑，先通过草图绘制构件的基础轮廓，针对直角转角连接的使用场景，拆分出底部承托板、侧向立板、斜向加强筋三个核心结构模块，分别完成特征建模后再进行装配组合。建模过程中对所有安装孔位做了精准定位，孔位间距、孔径均匹配常规木作安装的自攻螺丝规格，同时在板件边缘做了符合冲压工艺的圆角处理，避免实际使用中出现锐边划伤的问题。材质渲染阶段，金属构件部分做了黑色哑光喷塑的材质效果，还原五金配件常见的表面处理质感，通过调整粗糙度、金属度参数模拟出磨砂金属的细腻触感，搭配的木材部分则还原了实木的纹理质感，调整纹理方向与木材长度方向一致，增强场景真实感。结构设计上，底部承托板开设多组阵列排布的安装孔，可适配不同安装位置的固定需求，三块侧向立板分别贴合木材的三个相邻立面，每块立板都搭配斜向加强筋提升结构强度，加强筋采用凸起的肋条结构，在不增加整体板材厚度的前提下大幅提升构件的抗弯折性能，立板上同样预留对应安装孔，可从侧向将构件与木材牢牢锁紧，实现三个方向木材的直角拼接固定。设计思路围绕木构建筑的快速装配需求展开，摒弃传统榫卯加工的复杂工序，通过标准化的金属连接件实现木构件的快速组装，同时保证连接节点的结构强度，既可以用于临时木构建筑的搭建，也可适用于户外木平台、木框架的节点加固，构件的模块化设计也方便批量生产，降低生产与使用成本。渲染阶段采用柔和的影棚布光，突出金属构件的结构细节与材质质感，通过多角度的光影表现展现构件各个面的孔位分布与加强筋结构，让使用者可以直观了解构件的安装方式与结构特点。
