五缸星型径向活塞发动机曲柄连杆总成

　　在小型航空动力、早期轻型摩托、固定式应急动力机组的应用场景里，径向布置的多缸发动机凭借结构紧凑、单圈做功行程密度高的特性，始终占据着特定的应用份额。这套五缸径向动力结构，采用单主连杆搭配四个副连杆的铰接布局，完全区别于直列、V型发动机的并列连杆设计，所有活塞的往复运动最终都归集到中心曲柄销位置，动力输出端直接集成在中心曲轴轴段，不需要额外布置分动结构来汇流多缸动力。从实际使用的角度看，这种五缸径向布局的动力输出平顺性优于三缸、四缸径向结构，每72度曲轴转角就有一个气缸进入做功行程，曲轴运转的扭矩波动更小，配套的飞轮惯量可以设计得更轻，整机的功率重量比更具优势，尤其适合对自重敏感的轻型载人飞行器、小型竞速载具使用场景。

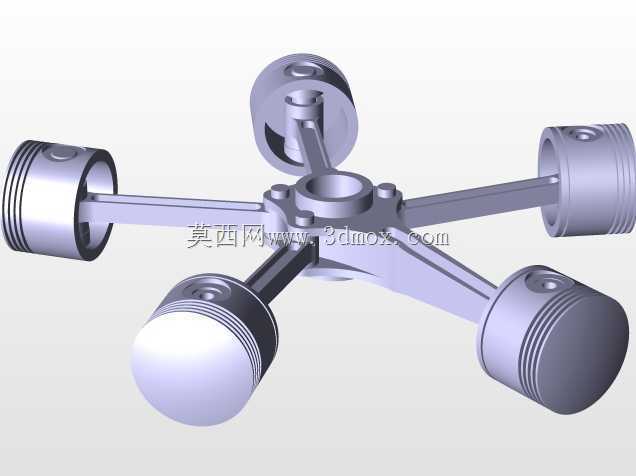

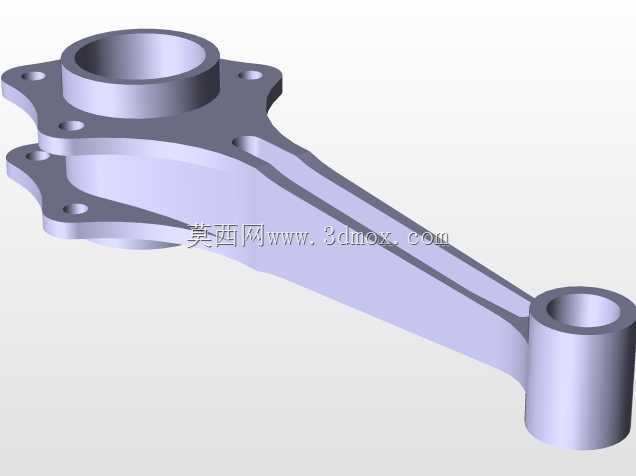

　　设计这套结构的时候，首先要确定的是中心曲柄的回转直径，这个参数直接决定了所有活塞的行程长度，五个气缸沿中心曲轴的径向呈等角度72度均匀分布，每个气缸的中心轴线都精准交汇于曲轴回转中心，保证连杆摆动过程中不会出现额外的侧向偏载。主连杆直接套在曲柄销上，其余四个副连杆通过铰接销分别连接在主连杆大端的四个凸耳位置，这种设计可以避免多连杆并列布置导致的曲柄销长度过长、曲轴刚性不足的问题，同时能把所有活塞的往复惯性力在中心位置实现部分自平衡，减少整机运转时的径向振动。从安装边界来看，五个气缸的外端面构成了整机的最大径向轮廓，安装固定点可以直接布置在各个气缸的散热鳍片根部的连接法兰上，不需要额外设计包围式的机架结构，

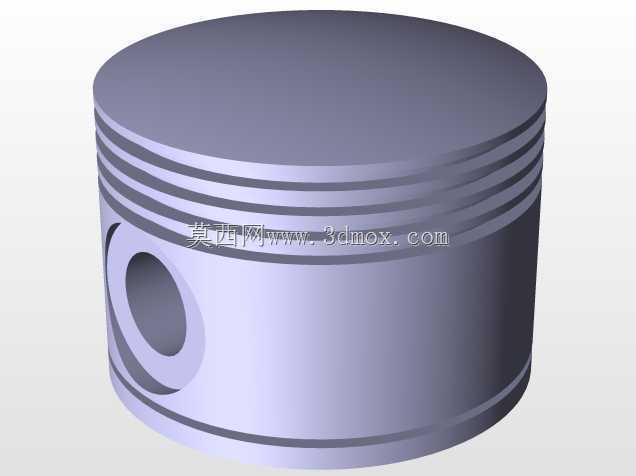

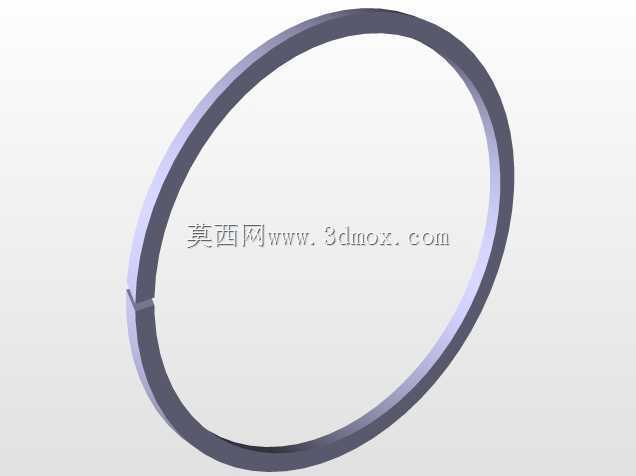

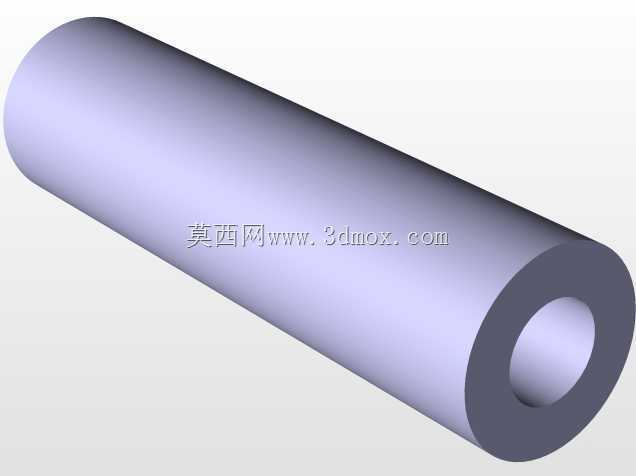

　　动力输出轴从中心位置沿轴向伸出，可直接连接螺旋桨、传动皮带轮或者齿轮输入轴，轴向安装尺寸仅需覆盖曲轴长度、活塞行程余量以及前端输出端的连接长度，整体占用空间呈扁平圆盘状，非常适合安装在径向空间充裕、轴向空间受限的设备舱内。结构细节上，每个活塞都设计了三道环槽，分别对应两道气环和一道油环，保证气缸工作腔的密封性能，活塞销采用全浮式设计，两端通过卡簧限位，避免工作过程中销子窜出刮蹭气缸壁。连杆的截面采用工字型设计，在保证足够抗拉、抗弯强度的前提下尽可能降低往复运动件的重量，减少惯性力带来的运转负载。主连杆大端的铰接凸耳位置做了加厚处理，副连杆的铰接孔内压配有耐磨衬套，长期运转过程中只需要更换衬套就可以完成间隙修复，

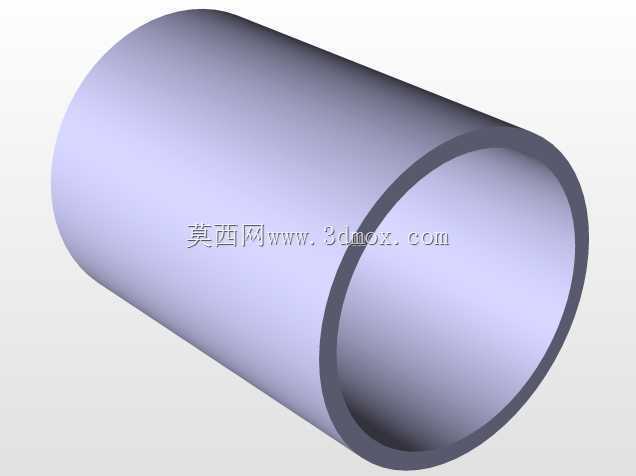

　　不需要整体更换连杆部件，维护成本更低。中心曲轴的平衡块集成在曲柄臂位置，针对五个活塞和连杆的往复惯性力、旋转惯性力做了精准的动平衡配平，额定转速范围内不会出现明显的整机共振。气缸外壁的散热鳍片沿轴向等距分布，在风冷工况下可以保证各个气缸的散热均匀性，不会出现局部气缸过热的问题。实际装配过程中，需要先将主连杆和对应活塞组装完成后套入曲柄销，再依次铰接四个副连杆和对应的活塞组件，最后将各个气缸套沿径向对准活塞推入，通过法兰螺栓固定在中心机匣上，装配工序不需要复杂的专用工装，普通的机修班组就可以完成整机的组装和拆解维护。和同排量的直列发动机相比，这种五缸径向结构的整机长度可以缩短60%以上，曲轴的支撑点只需要前后两个主轴承就可以满足刚性要求，机匣的结构也更简单，没有复杂的曲轴箱内腔油道设计，润滑系统可以采用简单的飞溅润滑结构，进一步降低了整机的结构复杂度和故障概率，在野外无专业维护条件的使用场景下，可靠性表现更突出。
