90度倾斜矩形板连接空心支撑构件

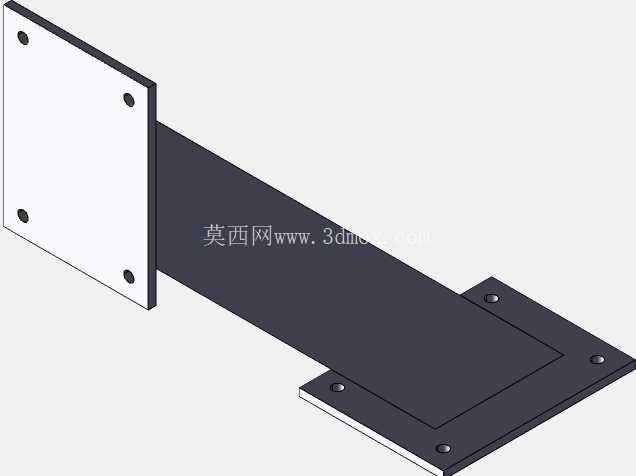

　　在电力输配、工业电控设备的柜体内部结构布局中，经常会遇到两个安装平面呈90度垂直错位的场景，这类场景下常规的直型支撑件无法完成跨平面的结构连接，需要专门设计适配倾斜角度的转接支撑构件来完成载荷传递与结构固定。这款支撑构件正是针对这类安装场景开发的结构件，主体采用空心矩形截面的型材作为主体受力段，两端分别焊接固定带安装孔的矩形法兰板，两块法兰板的安装平面呈90度相互垂直，能够直接匹配两个相互倾斜90度的矩形安装面，无需额外增加转接角码即可完成安装固定。

　　从结构受力角度来看，空心矩形截面的主体段在保证整体抗扭、抗弯刚度的前提下，能够有效降低构件自身重量，减少对安装基面的载荷负担，相比实心型材结构，空心结构的材料利用率更高，在相同截面轮廓尺寸下，抗扭截面系数表现更优，能够承受柜体内部线缆排布、小型元器件挂载带来的侧向载荷与垂直载荷。两端的法兰安装板均采用统一的孔位布局，每块板上设置四个对称分布的安装通孔，孔位位置避开主体空心段的焊接区域，安装时可采用标准螺栓直接与设备柜体的安装梁、安装板进行锁紧固定，安装孔的孔径适配行业内通用的M6、M8规格紧固件，无需单独定制特殊规格的连接螺栓，能够降低现场安装的配件适配成本。

　　设计过程中重点考虑了焊接变形的控制，主体空心管与两端法兰板的焊接位置采用满焊工艺，焊接前预先对法兰板做反变形预处理，避免焊接后法兰板出现平面度超差的问题，保证安装后法兰面与安装基面能够完全贴合，不会出现局部间隙导致的连接松动、应力集中问题。构件的整体长度可根据不同柜体的内部安装间距做参数化调整，两端法兰板的外轮廓尺寸保持统一，方便在同系列不同规格的电控柜、变压器柜体中做通用化选型，减少结构件的种类数量，降低生产与仓储的管理成本。在实际应用场景中，这类支撑构件除了用于变压器柜体内部的结构支撑外，还可用于各类工业控制柜、通讯机柜、自动化设备机架的跨平面结构连接，当设备内部需要在垂直相交的两个安装面之间搭建支撑梁、挂载安装板、固定走线槽时，这款构件都能提供稳定的结构支撑。构件的表面处理可根据使用环境做对应调整，常规室内干燥环境下采用喷塑处理即可满足防腐蚀要求，在潮湿、多粉尘的工业现场使用时，可更换为镀锌或者不锈钢材质，提升构件的环境适应能力。

　　从安装边界来看，构件安装后主体空心段与两个安装面之间均预留有足够的操作空间，螺栓锁紧时工具可直接伸入安装位置完成操作，不会出现空间干涉导致的安装困难问题，法兰板的厚度经过校核，在螺栓额定锁紧力矩下不会出现板面变形，能够保证长期使用过程中连接位置的预紧力不衰减，避免设备运行过程中因振动导致支撑件松动移位。空心的主体段内部还可作为线缆的穿线通道使用，当需要在两个垂直安装面之间布设控制线缆时，可直接将线缆从支撑件内部穿过，既能够整理线缆走向，避免线缆外露被设备运动部件剐蹭，也能提升设备内部的布线整洁度，方便后期的设备维护与线缆检修。
