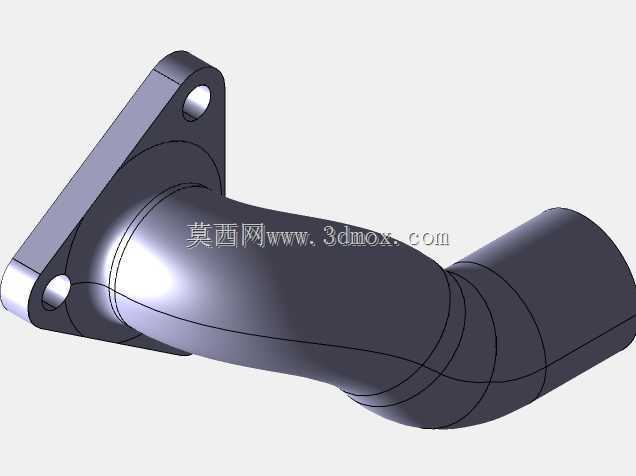

带安装法兰弯管状流体连接构件

　　这类带安装法兰的弯管状构件，在工业流体输送、气路排布、液压管路系统中应用十分广泛，小到小型设备的内部气路连接，大到生产线的介质输送支路，都能见到这类构件的身影。它的核心作用是在两个存在空间位置差、存在角度偏移的管路接口之间，实现刚性密封连接，同时依靠端部的法兰结构提供足够的连接强度，避免管路在带压运行过程中出现松脱、泄漏的问题。

　　从实际使用场景来看，这类构件常出现在需要避让设备内部其他结构的管路布局中——当直管段无法直接连通两个接口，或是需要绕开设备内部的传动部件、电气元件、其他管路时，这种定制化弯曲角度的管状构件就可以在保证流道顺畅的前提下，完成管路的转向连接，相比采用多段直管加弯头拼接的方案，一体化的弯管结构减少了连接节点数量，也就降低了潜在的泄漏风险点，同时整体结构的刚性更好，抗振动能力更强，适合在存在持续振动的工业设备内部使用。

　　设计这类构件的时候，首先要确认两端接口的相对空间坐标，包括两个安装面的法向角度、中心距偏差，以及安装法兰的孔位参数。端部的法兰采用三角式安装耳结构，三个安装孔均匀分布，相比圆形整法兰结构，在保证连接强度的前提下减少了材料占用，也缩小了安装所需的平面空间，适合安装空间局促的设备内部场景。法兰的密封面需要和对接的接口端面完全贴合，设计时要保证密封面的平面度公差，避免安装后出现密封间隙；安装孔的孔径要比配套的紧固螺栓大0.2-0.5mm，预留一定的安装调整余量，抵消加工和装配带来的位置误差。

　　管身的弯曲段采用大圆弧过渡设计，避免出现直角弯折，一方面可以减少流体在管内流动时的阻力，降低介质输送过程中的压损，另一方面也能避免直角位置出现应力集中，提升构件整体的结构强度，在承受管路内压或是外部振动载荷时，不会在弯折位置出现开裂问题。管身的壁厚需要根据实际输送介质的工作压力来确定，常规低压气路、水路场景下，壁厚满足刚性要求即可，若是高压液压管路场景，则需要通过壁厚计算校核，保证管身能够承受额定工作压力下的环向应力，不会出现鼓胀、破裂问题。

　　从安装边界来看，这类构件安装时首先要确认法兰安装面的周边空间，三个安装耳的旋转方向要和设备上的固定螺栓位置对齐，避免安装时出现耳片和周边结构干涉的问题；弯管段的外轮廓要和周边其他零部件预留至少3mm以上的安全间隙，避免设备运行过程中因为振动、形变导致管身和其他部件发生摩擦磕碰，长期使用出现管壁磨损破损。管身的内径尺寸要和对接管路的通径保持一致，避免出现通径突变导致的流道涡流、压损增大问题。

　　在实际选型应用中，这类构件需要根据实际管路的工作压力、输送介质特性选择对应的材质，常规无腐蚀的气、水介质可以采用普通碳钢材质做表面防锈处理，有腐蚀性的介质则需要选用不锈钢或是对应的耐腐蚀材质；安装时法兰密封面可以根据压力等级选择适配的密封垫片，紧固螺栓时要采用对角交替拧紧的方式，保证法兰面受力均匀，避免出现偏压导致的密封失效。这类一体化弯管构件相比拼接式管路组件，安装工序更简单，只需要一次对位紧固两端法兰即可完成装配，能够有效提升设备组装的作业效率，同时后期维护时拆卸也更方便，不需要拆解多段管路就可以完成该段构件的更换。
