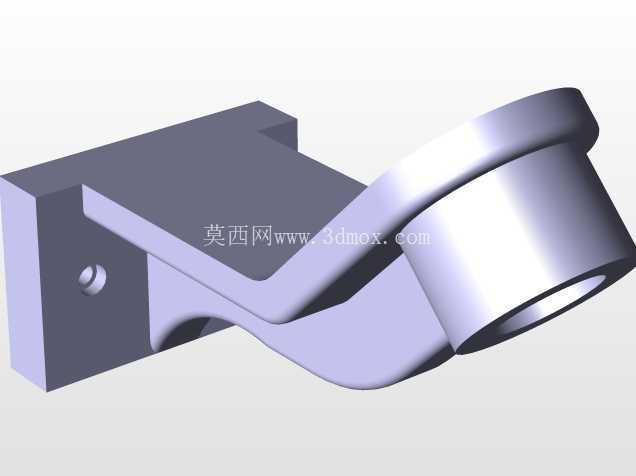

弯臂式带座筒形连接安装支座结构

　　该弯臂式带座筒形连接安装支座属于机械系统中常见的支撑定位类构件，在各类工业设备、工装夹具、自动化输送线的辅助定位结构中应用广泛，主要承担相邻功能部件的连接承载、位置固定以及载荷传导作用，可将筒状配套部件的工作载荷通过弯臂结构平稳传递至安装基准面，避免连接部位出现应力集中导致的结构变形或连接失效。从结构设计逻辑来看，构件采用一体化弯臂过渡结构替代传统的直角拼接式支座，安装基准面为带定位销孔的平直板块，板块上预留的沉头定位孔可配合标准紧固件实现与设备安装基面的紧密贴合，定位销孔的设置能够抵消安装过程中的位置偏差，保证支座安装后的位置精度，避免运行过程中出现支座移位的问题。

　　弯臂部分采用大圆弧过渡的变截面设计，在保证整体结构刚度的前提下尽可能削减不必要的实体材料，既降低了构件自身重量，也减少了压铸成型过程中的材料收缩缺陷，圆弧过渡的结构能够让工作载荷沿着臂身平滑传导，避免直角连接处出现应力截断导致的疲劳断裂问题，臂身与端部筒状结构的衔接处同样采用圆角过渡处理，匹配压铸工艺的成型要求，减少后续机加工的工序量。端部的筒状连接部位为带凸缘的通孔结构，凸缘结构能够增大与配套插接部件的接触面积，提升连接后的抗倾覆能力，通孔的内径尺寸与配套轴类或筒状部件的外径形成间隙配合，可根据实际使用需求加装衬套来降低配合面的磨损，延长构件的整体使用寿命。

　　从安装边界来看，安装基准面的板块厚度满足常规M6-M8规格紧固件的沉头安装要求，弯臂的悬挑长度根据配套部件的安装空间做了适配设计，不会与周边相邻构件产生运动干涉，整体结构的外形轮廓无尖锐棱角，既符合压铸生产的脱模要求，也能避免安装调试过程中出现磕碰划伤的问题。在实际选型应用时，需要重点核对安装基面的孔位间距、端部筒孔的配合尺寸以及弯臂的悬挑高度，确保构件安装后配套部件的运行轨迹处于设计允许范围内，针对有重载需求的使用场景，可在弯臂的应力集中区域增设加强筋结构，进一步提升构件的承载能力，该类支座结构也可根据实际安装环境调整安装孔的位置与筒孔的朝向，适配不同设备的布局需求，在轻工机械、包装设备、工装夹具的辅助定位结构中都能见到同类结构的应用，其结构设计兼顾了工艺可行性与结构力学性能，不需要复杂的二次加工即可完成装配，能够有效降低设备的整体制造成本与装配调试周期。
