可补偿角位移的拉杆连接关节接头结构

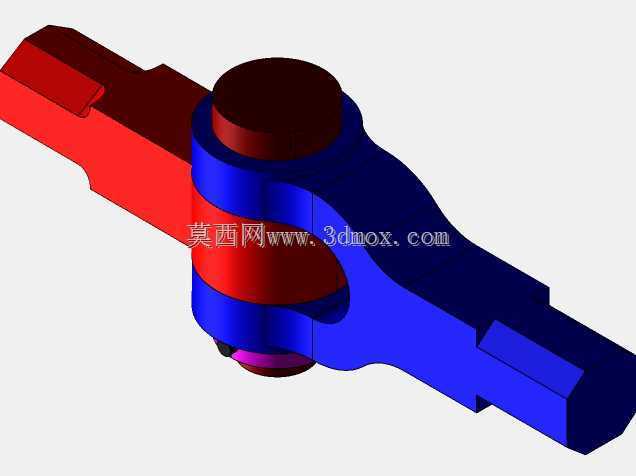

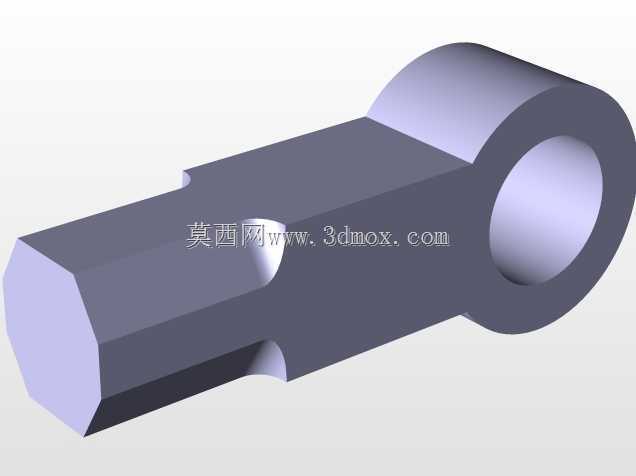

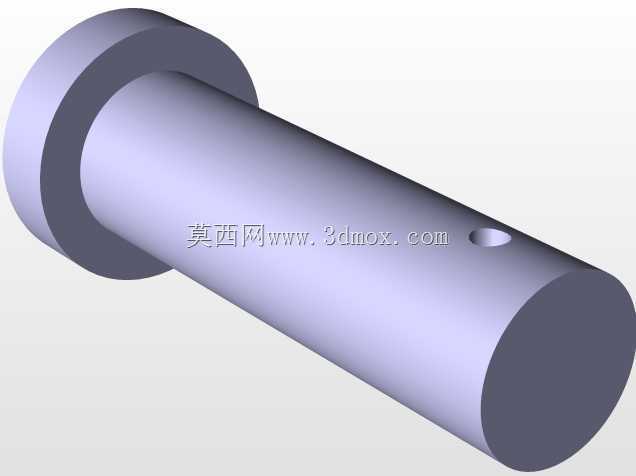

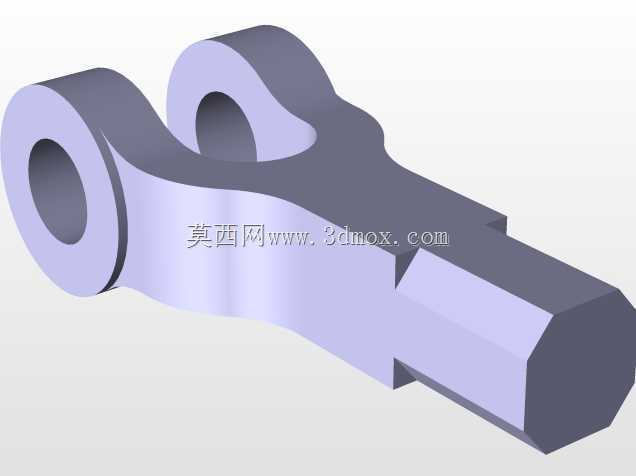

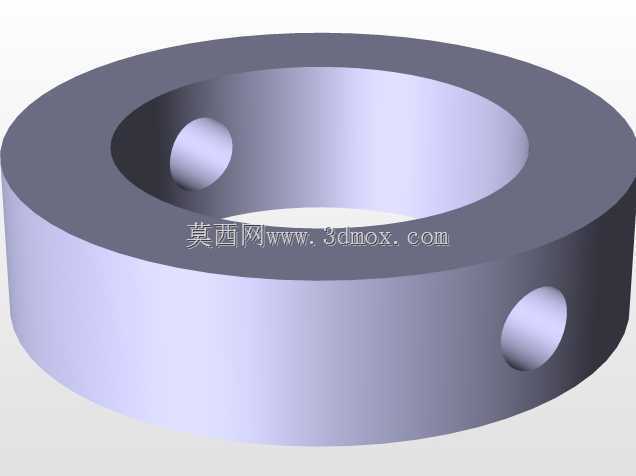

　　在各类需要传递轴向拉力同时允许少量角度偏转的机械传动场景中，这类关节接头是替代刚性直连的核心构件，常见于工程机械的拉杆传动、电力设备的操作连杆、输送设备的张紧调节机构、农业机械的联动杆件等场景，解决刚性连接在装配误差累积、运行中构件形变带来的附加应力问题，避免杆端因反复受弯出现疲劳断裂。从结构设计逻辑来看，该接头采用分体式铰接结构，两端为带扁位的杆状连接端，扁位结构用于配套安装时的周向防转，可直接插入对应拉杆的连接槽内通过销轴固定，中间的铰接副采用球头配合包络式夹套结构，球头端嵌入对侧的弧形抱合腔内，通过端部的限位结构实现轴向锁定，既可以传递沿杆体轴向的拉伸载荷，又允许两端杆件在一定锥角范围内做任意方向的角向摆动，

　　补偿安装时的同轴度误差，以及设备运行过程中因机架振动、构件受力形变产生的相对角位移。从安装边界来看，两端连接段的截面尺寸适配常规直径12-18mm的圆钢拉杆，铰接部位的最大外径为杆体直径的1.8倍左右，铰接副的摆动角度范围在±7°以内，完全覆盖多数工业连杆机构的角位移补偿需求，不会因为偏转角度过大导致结构脱开。设计过程中需要重点关注铰接配合面的接触应力，球头与抱合腔的配合面采用圆弧面全接触设计，增大受力接触面积，避免局部应力集中导致的配合面压溃，同时在铰接副的端部预留微小的轴向间隙，防止温度变化导致构件热胀冷缩出现卡滞，保证摆动动作的顺畅性。在实际应用选型时，需要根据拉杆的额定工作拉力匹配对应规格的关节接头，确保铰接部位的剪切强度、

　　拉伸强度满足1.5倍以上的安全系数，安装时需要保证两端连接销轴的锁紧可靠，避免运行过程中销轴脱出导致传动失效，同时铰接配合面需要定期加注润滑脂，减少反复摆动带来的磨损，延长构件的使用寿命。不同于普通的销轴式铰接接头，该结构的球面包络设计可以实现多方向的角位移补偿，而传统销轴铰接仅能实现单平面内的摆动，在存在多维度安装误差、运行中存在多向形变的场景中，这类关节接头的适配性更强，能够大幅降低连杆机构的装配精度要求，减少现场安装调试的工作量，同时降低运行过程中的故障概率。在三维建模过程中，需要重点保证球头与抱合腔的曲面配合精度，配合面的间隙控制在0.02-0.05mm之间，既保证摆动灵活，又避免间隙过大导致传动过程中出现冲击，两端连接扁位的尺寸公差需要按照h7级精度控制，保证与拉杆连接槽的配合精度，避免装配后出现旷量。
