带键槽直齿圆柱传动齿轮结构

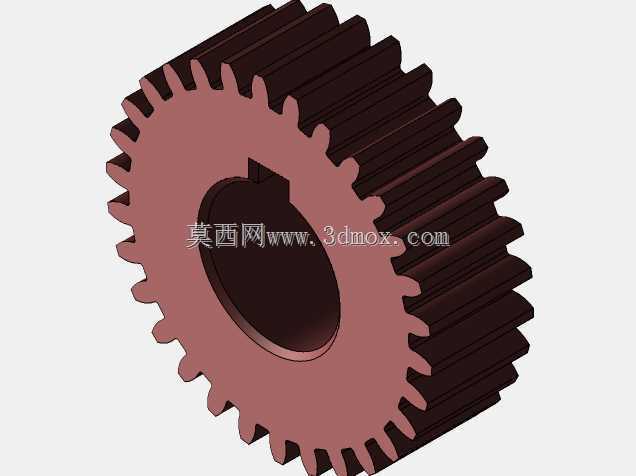

　　这个直齿圆柱齿轮的建模重点，不在外观渲染，而在把传动件最容易被忽略的安装边界和啮合关系交代清楚。齿轮中心孔不是单纯的圆孔，孔壁上开出了标准平键槽，这意味着它在实际装配中不是依靠摩擦或焊接固定，而是通过键连接把转矩可靠地传递给轴。对做传动方案的人来说，这个细节决定了齿轮与轴之间不会在启停、换向或冲击载荷下发生相对转动。轮齿沿轴向保持平直，齿向与齿轮轴线平行，属于典型的正齿轮结构，适合用于两平行轴之间的动力传递。它不像斜齿轮那样在啮合过程中产生轴向分力，因此支撑轴系可以采用较简单的径向轴承布置，箱体和端盖的结构也能相应简化。在小型减速箱、输送辊道、调压器传动机构以及一些低速辅助传动装置里，这种齿轮经常作为一级或末级传动元件使用。

　　从外形上看，齿轮具有较厚的轮体，齿宽明显大于轻型薄片齿轮。这样的尺寸取向说明它更偏向承受稳定载荷，而不是仅作演示或轻载定位。较宽的啮合齿面可以提高接触线长度，在相同模数和齿数条件下分散齿面接触应力，降低单齿局部压溃风险。齿轮外缘均匀分布着多个直齿，齿顶、齿根和齿侧过渡需要在建模时保持连续。齿根圆角虽然在图中不夸张，但在真实零件中非常关键，因为齿轮受载时齿根相当于悬臂梁的固定端，弯曲应力集中往往出现在那里；如果三维模型把齿根做成尖锐交线，后续导入有限元分析或加工编程时都会留下不合理隐患。

　　中心安装孔与键槽的位置关系是装配校核的核心。孔的内径决定可适配轴径，键槽宽度、深度和长度则要与平键及轴上键槽匹配。模型中键槽位于内孔一侧，槽底平直，侧壁与孔壁相交，这种结构便于铣削或插削加工，也便于装配时从轴端滑入。实际选型时不能只看齿轮外径和齿数，还要确认轮毂孔长度是否覆盖轴上配合段，键槽方向是否与传动受力方向一致。若齿轮安装在交流稳压设备的调节机构中，它可能承担把旋转运动传递给调压部件的作用，载荷未必很大，但运动同步性和回程间隙需要控制；若用于通用减速传动，则要进一步校核齿面强度、齿根弯曲强度以及轴孔配合公差。

　　设计思路上，这类齿轮通常先确定模数、齿数、压力角和齿宽，再由分度圆、齿顶圆、齿根圆建立齿廓。直齿轮的齿廓在端面内成形，沿轴向拉伸即可得到轮齿主体，因此三维建模时端面齿形的准确性比复杂曲面更重要。齿顶圆限制了齿轮最大回转半径，安装到箱体内部时，必须保证齿顶与箱体内壁之间留有安全间隙，避免热膨胀、加工误差或轴系挠曲造成刮擦。齿根圆与中心孔之间的轮体厚度，则关系到零件刚性和减重空间；图中齿轮没有明显腹板孔，整体接近实心轮坯，适合小尺寸或中等载荷场景，结构简单，加工装夹也更方便。

　　在设备用途方面，直齿轮的优势是传动比直观、制造成熟、维护方便。两根平行轴通过一对或多对齿轮啮合，把电机或手动输入的转速降低，同时把转矩增大。它不适合交错轴传动，也不能像锥齿轮那样改变轴线方向，但在布局规则、轴系平行的机构里，它是最直接的动力传递方案。齿轮端面平整，轴向定位可以依靠轴肩、套筒或挡圈完成；内孔与轴一般采用过渡配合或小间隙配合，键则承担主要周向固定作用。装配时需要保证齿轮啮合侧隙，侧隙过小会导致卡滞、发热和噪声，侧隙过大则会在正反转时产生冲击。

　　从建模完整性角度看，该结构把外齿、内孔、键槽和轮坯厚度统一在一个实体中，能够用于干涉检查、装配关系确认和工程图生成。外轮廓的最大直径、轴向厚度、中心孔直径以及键槽开口尺寸共同构成安装边界：外径决定防护壳体空间，厚度决定轴上占用位置，内孔和键槽决定与轴的连接方式。对于设备设计人员来说，这些边界比单纯的视觉造型更有价值，因为它们直接影响轴系布置、轴承选型、箱体开孔和维护拆装顺序。轮齿部分在装配中还要与配对齿轮保持中心距，中心距误差会改变啮合侧隙和齿面接触位置，进而影响传动平稳性。

　　整体而言，这是一种面向平行轴传动的基础机械零件，结构不复杂，但承载、定位、加工和装配约束都很明确。它的价值在于用成熟的直齿啮合形式实现稳定转矩传递，用中心孔和平键槽完成可靠轴系连接，用较宽轮体适应持续运转工况。把这些几何特征在三维模型中准确表达出来，后续才能顺利进行强度校核、加工工艺制定和整机布局验证。
