内燃机进排气机构进气阀结构设计

　　在往复式内燃机的配气机构中，进气阀是直接决定气缸充气效率的核心运动部件，其工作状态直接关联发动机的动力输出、燃油经济性与排放表现。日常工况下，进气阀需要按照配气相位的精准时序，完成进气道与燃烧室之间的通断控制，在进气冲程开启时引导经过滤清、稳压的新鲜充量（汽油机为油气混合气、柴油机为新鲜空气）顺畅进入气缸，在压缩、做功、排气冲程则保持可靠密封，避免缸内高压气体泄漏造成压力损失。

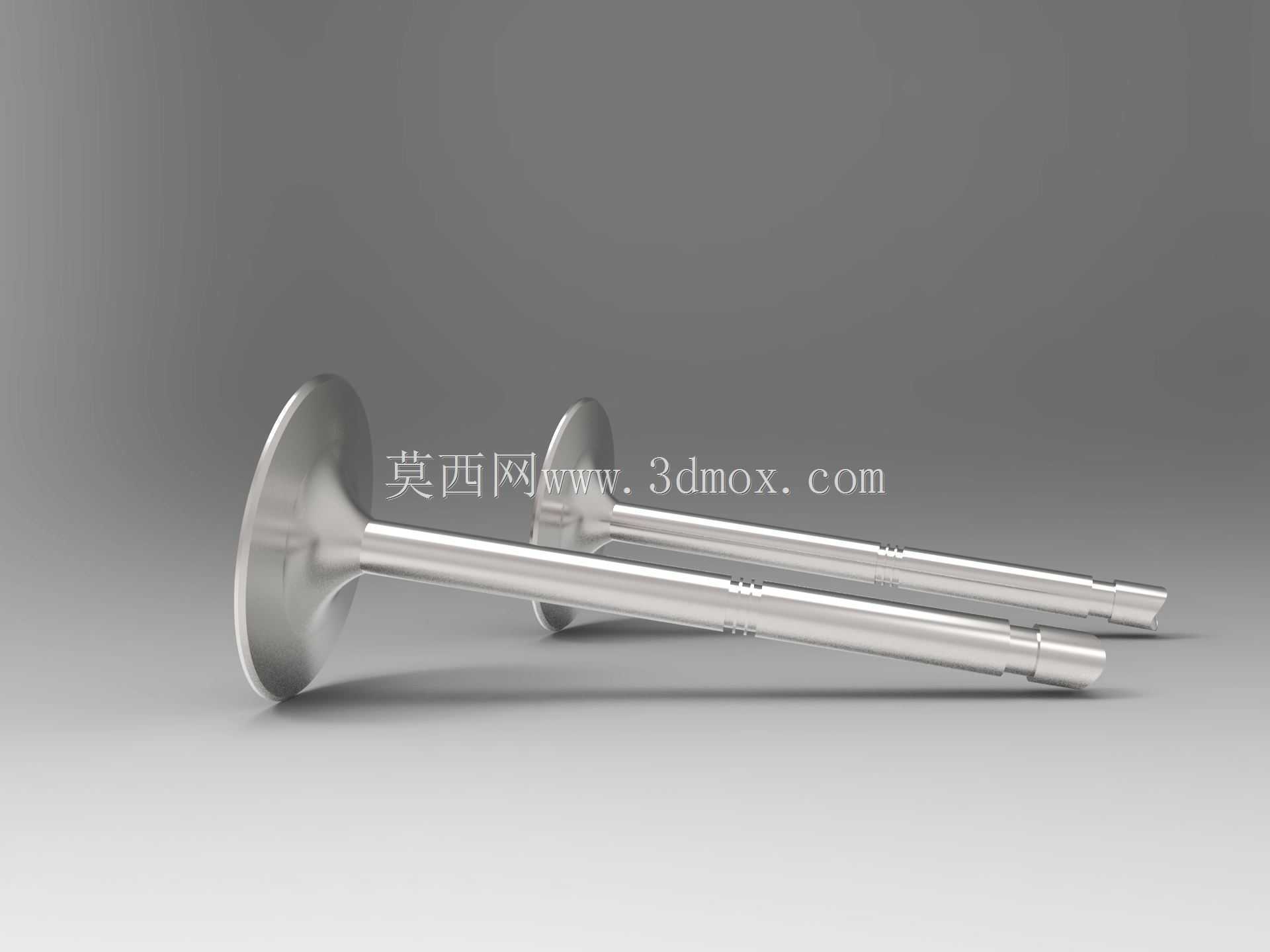

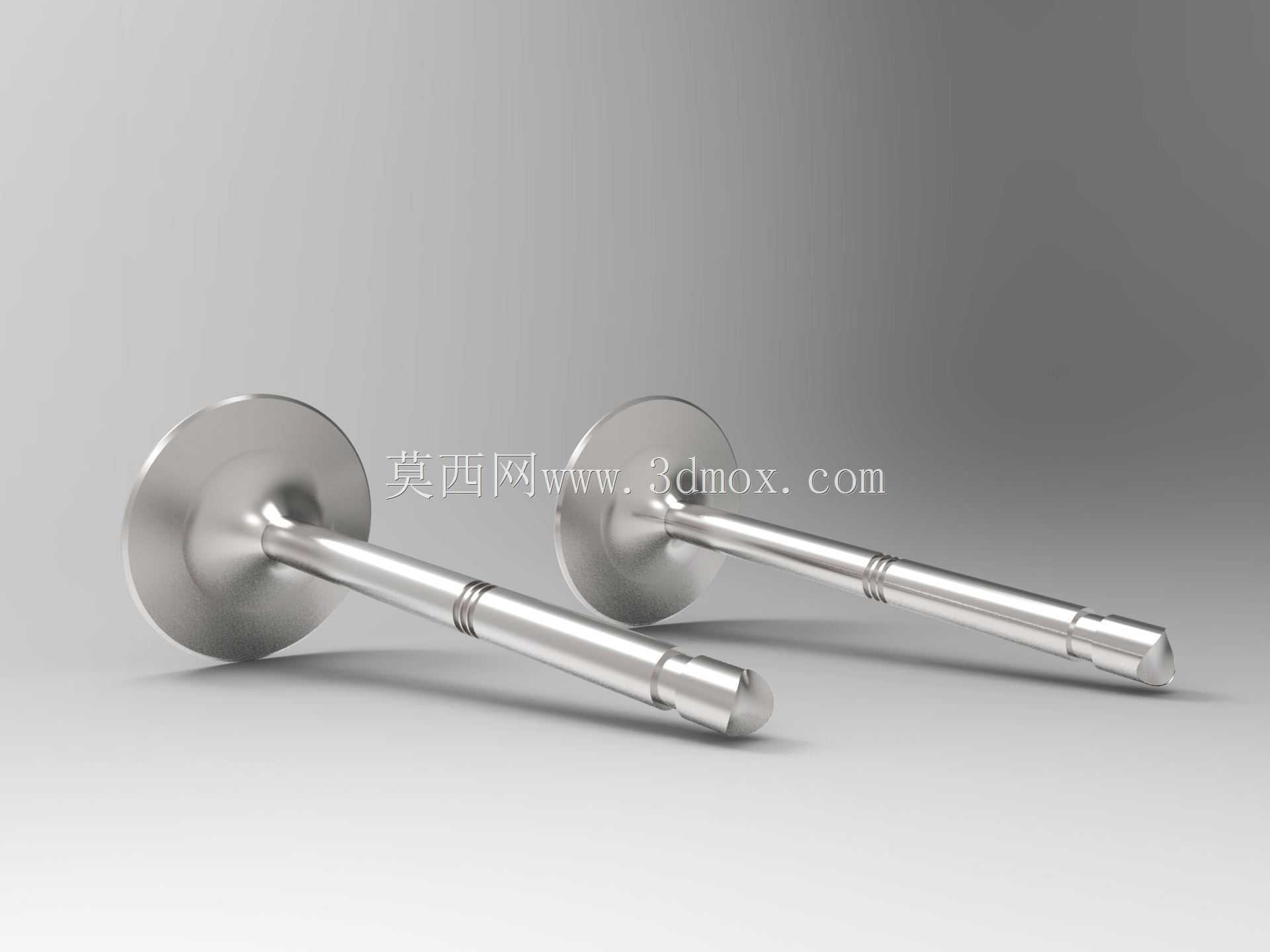

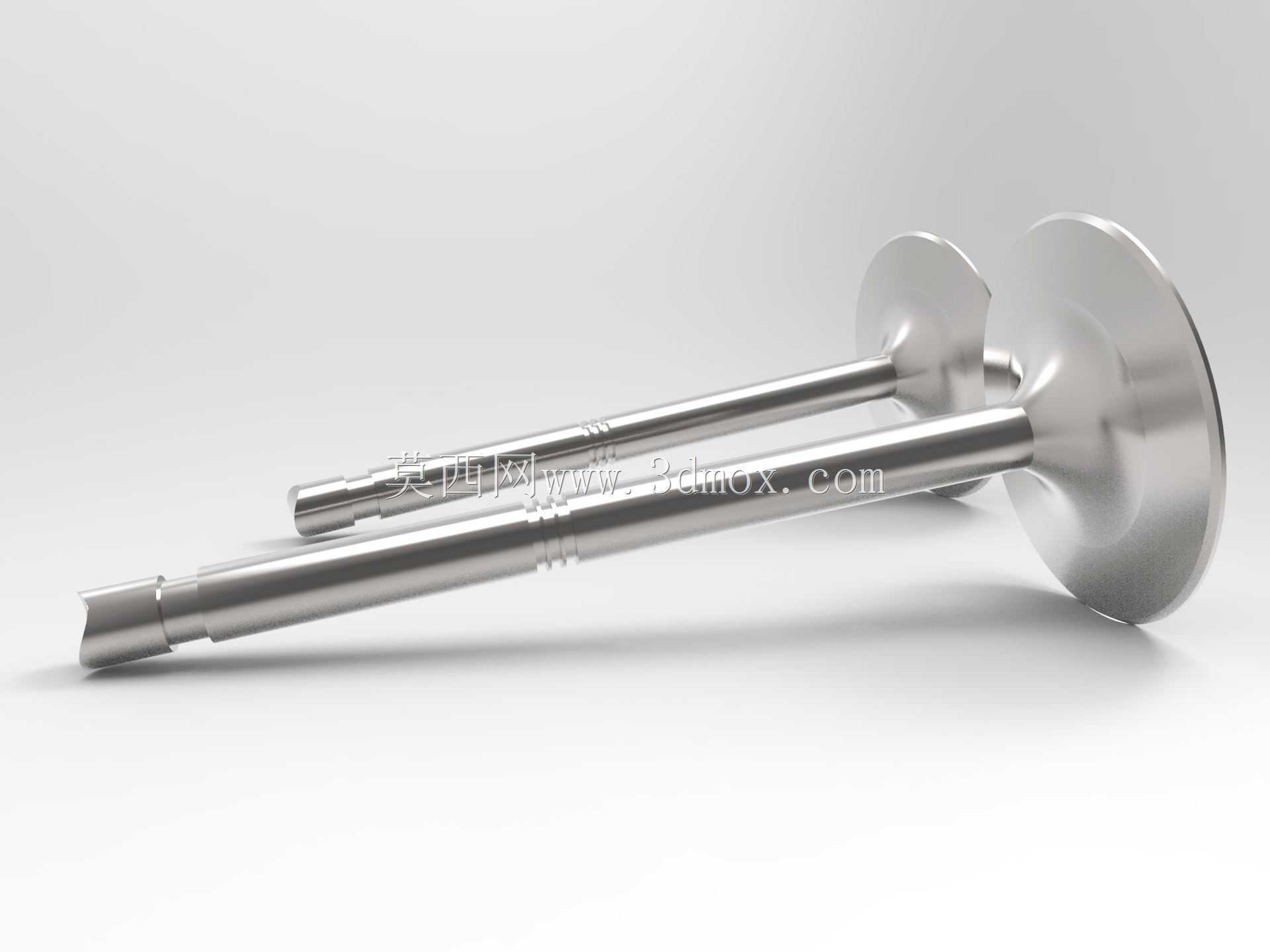

　　从结构设计逻辑来看，该进气阀采用整体式锻造结构，分为头部与杆部两个核心功能段。头部为盘形锥面结构，密封锥角采用行业通用的45度设计，这个角度的选择经过多轮工况验证：既可以保证密封面的接触比压足够，在气门弹簧预紧力作用下实现与气门座圈的可靠贴合密封，又能在开启过程中减少气流的流通阻力，避免锥角过大导致的进气节流损失。头部的盘径尺寸需要匹配发动机的排量与标定转速，大排量低转速机型会采用更大的盘径来提升进气充量，高转速机型则会适当缩小盘径来降低气门往复运动的惯量，避免配气机构出现飞脱、气门弹簧共振等失效问题。头部与杆部的过渡区域采用大圆角平滑过渡，这个细节设计很容易被新手忽略，实际工程中这个位置是应力集中的高发区，圆角半径过小会在气门反复承受热冲击、机械冲击的过程中产生疲劳裂纹，最终导致气门头部断裂掉入气缸，引发活塞顶坏、缸盖报废等严重的连锁故障。

　　杆部为细长等直径轴类结构，表面经过高精度磨削与硬化处理，粗糙度控制在Ra0.8以下，与气门导管之间保持微米级的配合间隙：间隙过大会导致气门散热不良、往复运动偏磨，间隙过小则会在热机状态下出现杆部卡滞，引发气门关闭不严、气缸压力不足的故障。杆部末端设计有气门锁夹安装槽，采用多道环形凹槽结构，与剖分式的气门锁片配合，将气门弹簧座的预紧力可靠传递到气门杆部，锁夹槽的位置精度直接决定气门的安装高度，进而影响配气相位的准确性与气门的密封间隙。杆部靠近头部的位置设计有挡油环结构，用于刮除气门导管上多余的润滑油，避免机油顺着杆部与导管的间隙进入燃烧室，造成机油消耗异常、燃烧室积碳增多等问题，积碳一旦附着在气门密封锥面上，还会导致气门密封失效，出现冷车启动困难、怠速抖动等故障。

　　从安装边界来看，该进气阀的总长度需要匹配缸盖的气门弹簧安装高度、凸轮轴基圆位置与摇臂（或挺柱）的运动行程，安装时需要保证气门头部伸出缸盖燃烧室平面的高度在设计公差范围内，伸出量过大会导致气门与活塞在上止点位置发生运动干涉，伸出量过小则会增大燃烧室余隙容积，降低发动机的压缩比。气门杆部与气门导管的配合长度需要满足热膨胀补偿要求，在发动机达到正常工作温度时，杆部的热伸长量不会导致气门顶死、关闭不严。密封锥面与气门座圈的接触带宽度需要控制在1.2-1.8mm之间，接触带过宽会降低密封比压，容易出现积碳嵌合导致的密封失效，接触带过窄则会加剧密封面的磨损，缩短气门的使用寿命。

　　在实际应用场景中，这类进气阀广泛应用于乘用车汽油机、商用车柴油机、小型通用动力机械等各类往复式内燃机中，不同应用场景下的设计细节会有针对性调整：乘用车高转速汽油机的进气阀会采用更轻的钛合金材质或空心钠冷结构，降低往复运动惯量以适配更高的标定转速；商用车大排量柴油机的进气阀则会采用更厚的头部截面与更高硬度的密封面堆焊层，适应高增压、大负荷下的热冲击与机械冲击；通用小型汽油机的进气阀会适当简化工艺、降低成本，满足小功率动力的低成本使用需求。

　　建模过程中需要重点关注几个核心形位公差的控制：气门杆部的圆柱度、密封锥面相对于杆部轴线的圆跳动、锁夹槽与杆部的同轴度，这些公差如果超出设计范围，会直接导致气门在运动过程中出现偏磨、密封不严、运动卡滞等问题。同时需要预留足够的热变形补偿量，因为进气阀工作时头部温度通常在300-600摄氏度之间，杆部温度也在150-300摄氏度，不同部位的热膨胀量差异需要在结构设计时提前考量，避免热态下出现尺寸干涉。
