蒸汽机传动用十字头连接构件

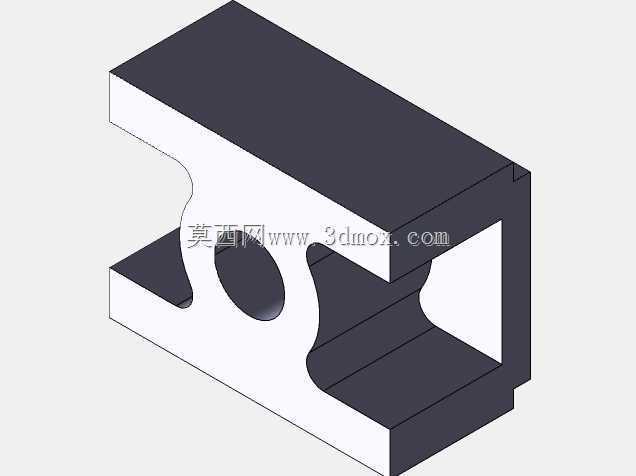

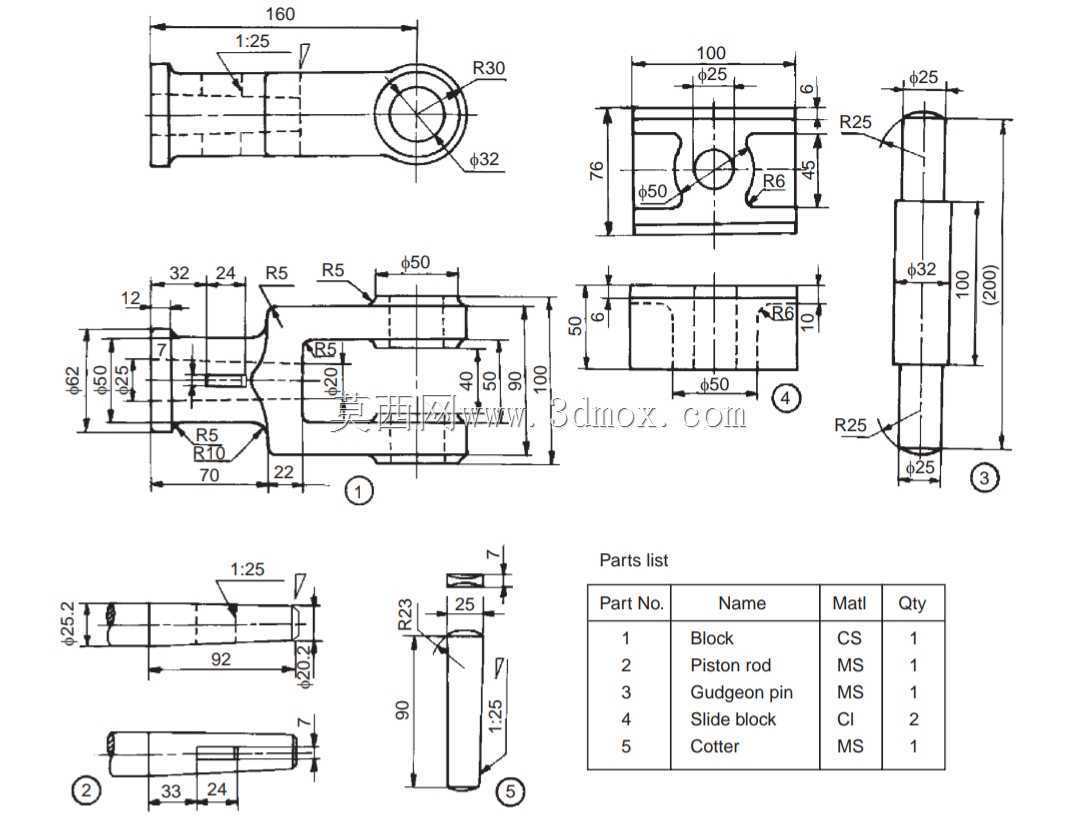

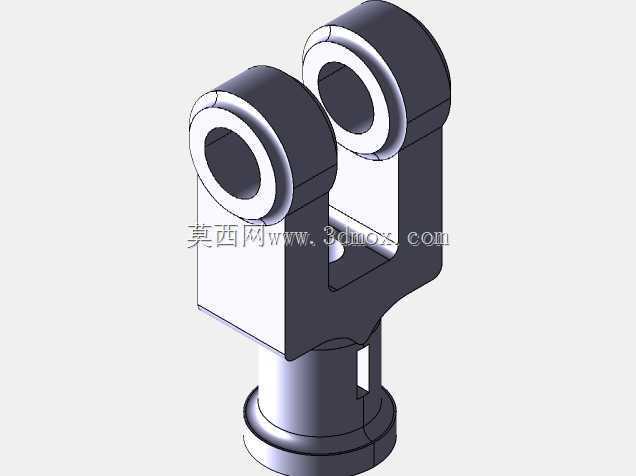

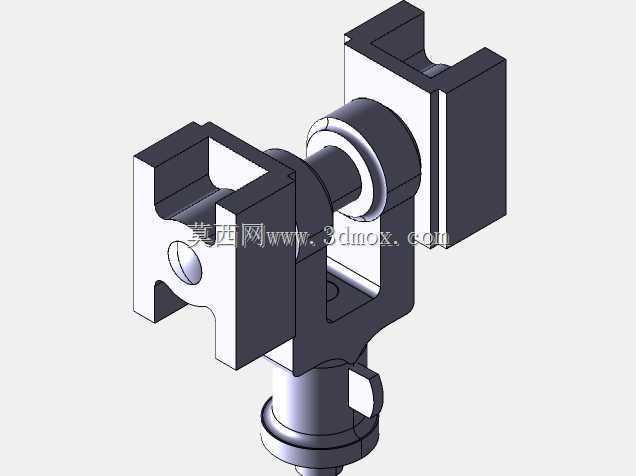

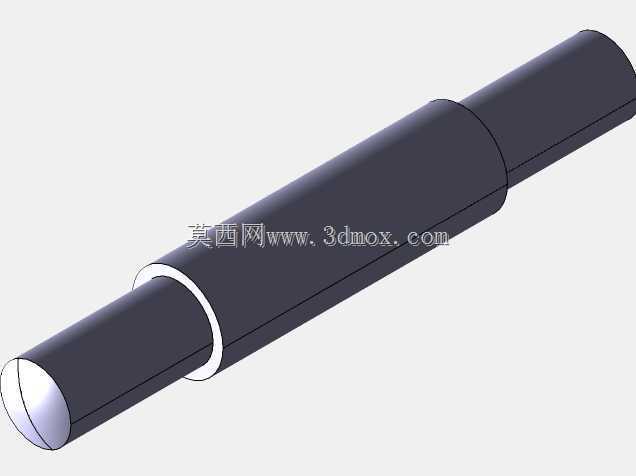

　　在往复式蒸汽机的动力传递链路中，十字头是连接活塞杆与连杆的核心过渡部件，承担着将活塞的直线往复运动转化为连杆摆动运动的关键作用，同时要承受活塞侧推力、燃气爆发压力传递来的交变载荷，其结构可靠性直接决定蒸汽机的运行稳定性与服役寿命。这款十字头构件采用对称式结构布局，主体为一体化铸造成型后经机加工处理的刚性基体，两侧设置有平行的导向滑槽结构，可与蒸汽机机身的十字头导板形成滑动配合，在往复运动过程中限制构件的径向窜动，保证活塞始终沿气缸轴线做直线运动，避免活塞杆承受额外的弯曲载荷，降低气缸内壁与活塞环的偏磨风险。构件中部设置有贯穿的十字头销安装孔，孔位经过精密镗削加工，保证与十字头销的配合精度，安装孔周边设计有环形加强筋结构，

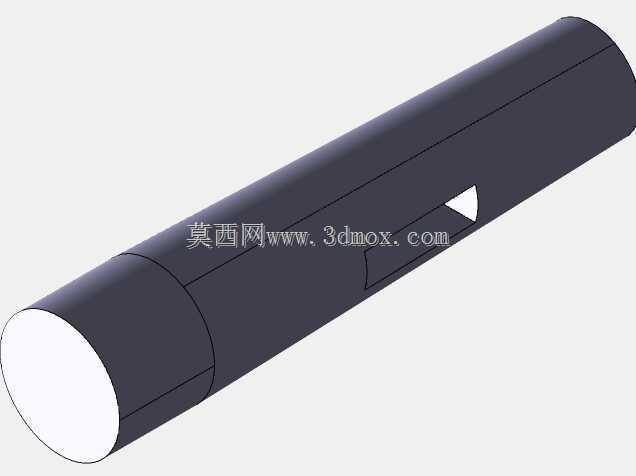

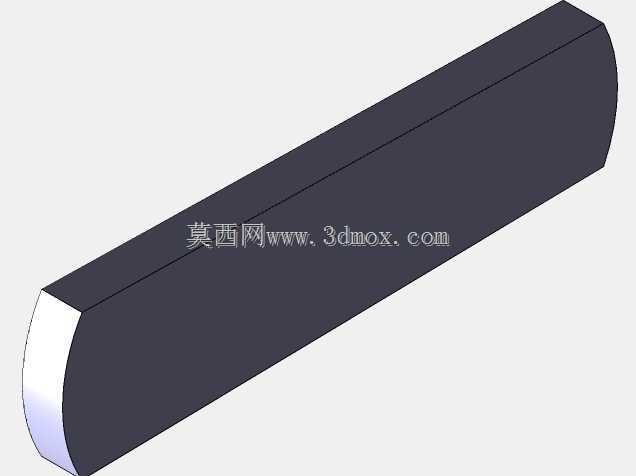

　　可分散销孔承受的连杆摆动带来的交变应力，避免长期运行过程中孔位出现应力集中导致的开裂变形。构件下端设置有活塞杆连接端，采用内螺纹配合定位止口的结构形式，可与活塞杆端部实现精准同轴对接，连接后通过锁紧螺母实现轴向固定，保证动力传递过程中无轴向窜动，连接端面的平面度经过精加工处理，可保证活塞杆与十字头的装配垂直度，避免运动过程中出现别劲卡滞。从安装边界来看，两侧导向滑槽的间距与蒸汽机导板的开档尺寸严格匹配，滑槽工作面的粗糙度控制在合理范围内，既保证滑动过程中的润滑油脂留存，又能降低滑动摩擦阻力，减少运行过程中的磨损量。十字头销安装孔的轴线与活塞杆连接端的轴线垂直度公差控制在0.02mm以内，可保证连杆摆动过程中受力均匀，

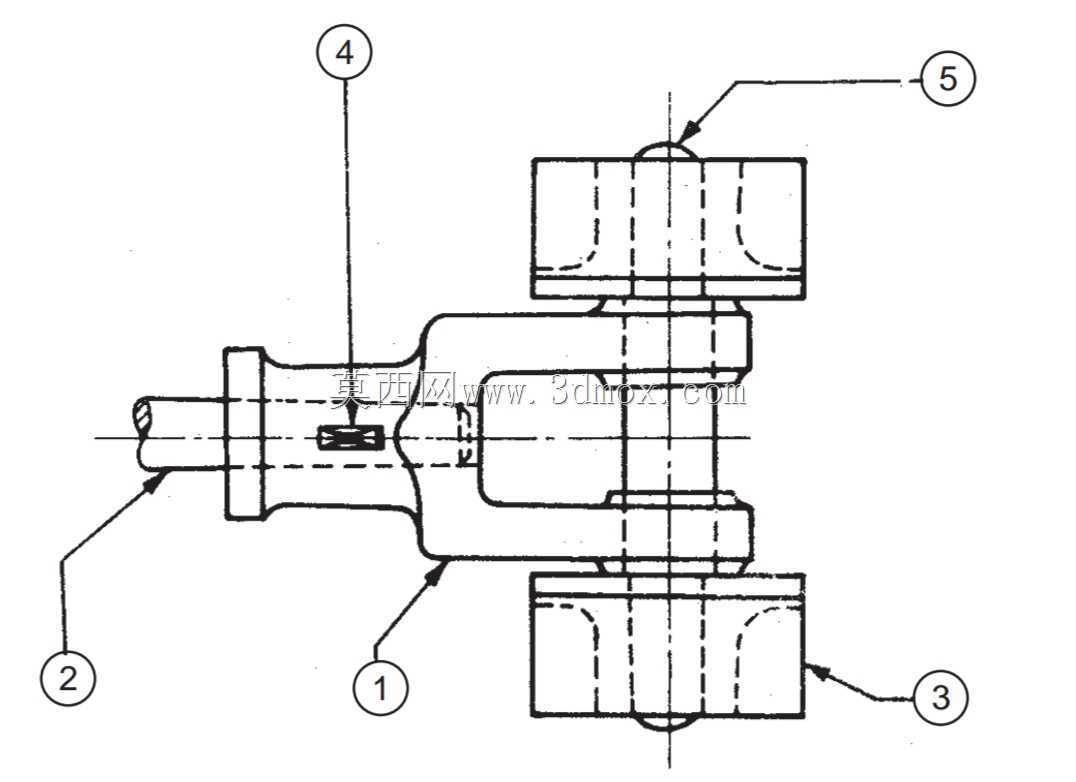

　　避免十字头销出现偏磨。在实际应用场景中，这类十字头构件多用于中小型固定式蒸汽机、船用往复蒸汽机以及老式蒸汽机车的动力单元，在运行过程中，活塞传递来的轴向推力通过十字头基体传递给十字头销，再由十字头销传递给连杆，最终带动曲轴旋转输出扭矩，而活塞侧推力则通过十字头两侧的导向面传递给机身导板，由机身承担侧向载荷，避免活塞杆承受弯曲应力。设计过程中，针对十字头承受交变载荷的工况，基体材质选用高强度铸钢，在保证结构刚性的同时具备足够的韧性，可承受运行过程中的冲击载荷，导向滑槽表面可根据需求镶嵌减磨合金衬层，进一步降低滑动摩擦系数，提升构件的耐磨性能。构件的整体外形采用圆滑过渡设计，避免直角结构带来的应力集中，

　　所有受力较大的转角位置均设置有圆角过渡，可有效分散应力，提升构件的疲劳强度。在装配环节，十字头与导板之间预留有合理的配合间隙，既保证运动过程中无卡滞，又避免间隙过大导致的运动冲击，十字头销与销孔之间采用过渡配合，装配后通过润滑油孔实现持续润滑，降低销与孔之间的磨损。从结构设计逻辑来看，这款十字头摒弃了多余的冗余结构，在保证结构强度与刚度的前提下尽可能控制构件重量，降低往复运动过程中的惯性力，减少蒸汽机运行过程中的振动，提升动力输出的平稳性。构件上设置的润滑油道可将润滑油脂引导至导向面与十字头销配合面，保证运动副在运行过程中得到充分润滑，避免干摩擦导致的构件烧损。
