汽车用铸铁连接块结构三维设计

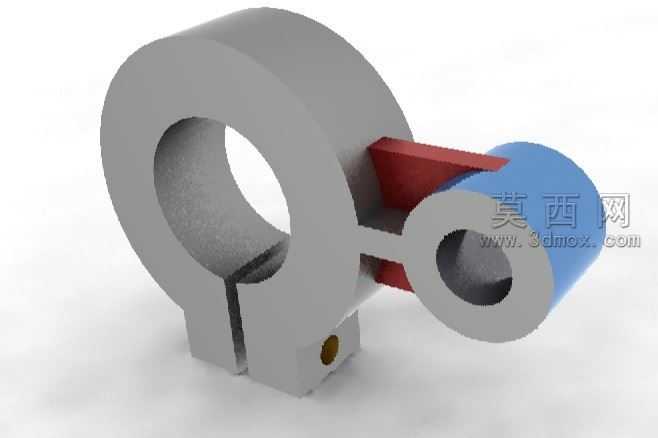

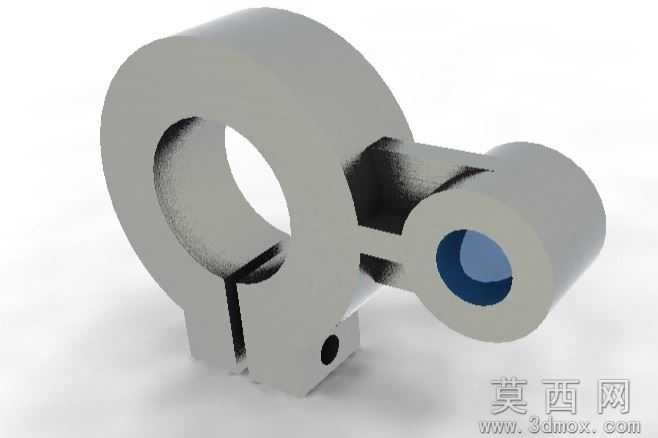

本作品为汽车配套使用的铸铁连接块三维建模成果，建模阶段首先基于机械设计基准完成整体轮廓的参数化绘制，先勾勒出主体大环形基座的外圆、内孔尺寸，再通过拉伸特征生成基座的基础厚度，随后绘制开口槽的截面轮廓，通过切除特征完成基座底部的开槽结构，开槽处的小圆孔通过同轴心定位完成打孔特征，保证后续装配时的定位精度。之后绘制侧伸的连接臂结构，通过拉伸凸台将大环形基座与小尺寸连接环衔接为整体，小连接环的内孔同样通过同轴约束保证与外部轴类零件的配合公差，建模全程严格遵循机械制图的尺寸规范，所有特征的倒角、圆角均按照铸铁件的加工工艺要求设置，避免应力集中的结构缺陷。材质渲染阶段选用灰铸铁的材质参数，调整表面粗糙度参数还原铸铁件哑光、略带颗粒感的金属质感，内孔部分添加轻微的深色磨损效果模拟实际装配后的使用状态，场景光照采用柔和的漫反射光源搭配局部补光，清晰呈现零件的结构层次与轮廓边界，既突出大环形基座的厚重感，也展现连接臂的过渡结构与小环的装配特征。设计思路上充分考虑铸铁零件的受力特性，大环形基座用于套接固定在主支撑轴上，底部开槽结构可通过紧固件实现锁紧定位，侧伸的小连接环用于联动附属构件，整体结构在保证连接强度的前提下尽可能优化了材料分布，减少不必要的体积冗余，同时各部位的壁厚均匀，符合铸铁铸造的工艺要求，避免铸造过程中出现缩孔、变形等缺陷，整体结构兼顾了装配便利性、结构强度与加工工艺性，可直接用于后续的工程图导出、装配模拟与工艺分析。
