阀类安装用方形箱体零件结构设计

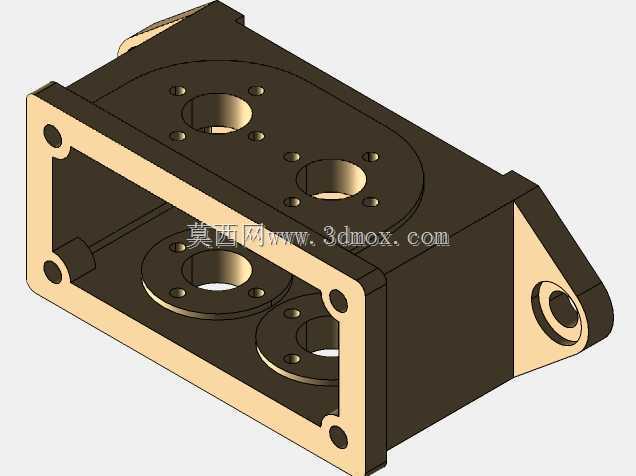

　　这类方形箱体零件多应用在小型液压阀组、气动控制单元的集成安装场景中，作为核心承载壳体，既要容纳内部的流道转接块、密封组件，也要为外部的调节旋钮、管路接头提供精准的安装定位面。从结构设计逻辑来看，整体采用带安装耳的方形盒体结构，四个边角延伸出的带孔安装耳，是整台部件与设备机架连接的核心受力点，安装耳上的通孔做了沉孔设计，装配时内六角螺栓头可以完全沉入沉孔内，不会突出安装面，避免与周边其他零部件产生干涉，同时也能让箱体与机架的贴合面完全贴实，减少长期运行下的振动松动风险。

　　箱体主体的内腔做了阶梯式的台阶结构，不同高度的台阶面分别对应内部不同功能组件的安装定位，比如靠近前端面的台阶是用来卡装密封端盖的，端盖装配后可以完全封盖住内腔，防止外界的粉尘、水汽进入内部污染精密组件，同时也能避免内部的润滑脂、传动介质泄漏。内腔的尺寸公差控制在中等精度等级，既可以保证内部组件顺利装入，不会出现过紧卡滞的问题，也不会因为间隙过大导致组件运行时出现窜动。

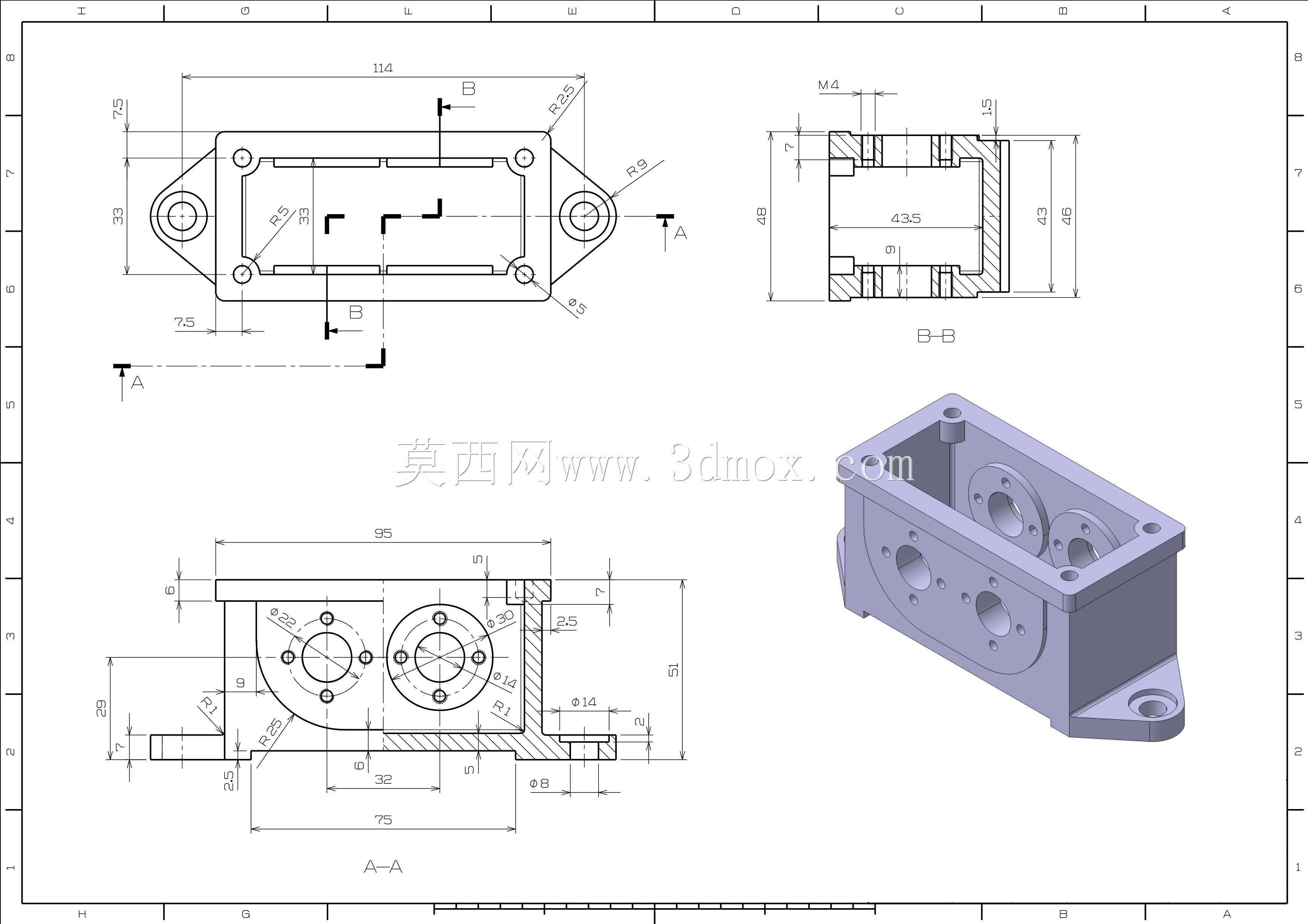

　　前端面的两个圆形凸台是整个零件的功能核心区，凸台上加工的多个不同孔径的通孔，分别对应不同规格管路接头的安装，中心的大孔是主介质流道的过孔，周边均匀分布的小孔是接头的固定螺纹孔，凸台的外圆面做了轻微的倒角处理，既可以去除加工后的锐边防止装配时割伤密封件，也能在安装接头时起到导向作用，让接头更快对准安装位。从视图的尺寸标注来看，箱体总长度控制在114mm，总宽度为98mm，主体高度方向的尺寸为63mm，安装耳上的安装孔中心距为73mm，这个尺寸边界可以适配多数小型设备的预留安装空间，不会出现尺寸过大无法装入的问题。

　　侧面的剖视结构可以看到，箱体侧壁做了均匀的壁厚设计，壁厚保持在5mm左右，既可以保证整体的结构强度，在承受内部介质压力、外部安装冲击力时不会出现变形开裂，也不会因为壁厚过大导致整体重量超标，符合轻量化设计的要求。侧壁上的多个螺纹孔是用来固定内部的组件安装板，安装板可以将内部的阀片、传动件牢牢固定在箱体内，避免设备运行时的振动导致组件移位。

　　在建模设计过程中，这类零件优先采用草图绘制主体轮廓后拉伸凸台的方式创建基体，之后再通过切除拉伸完成内腔、安装孔的加工，安装耳部分可以单独拉伸后与主体做合并，所有的锐边位置都要添加对应的倒角或圆角特征，还原真实机加工后的零件状态。设计时需要重点关注各个安装孔的位置度公差，尤其是前端面的接头安装孔，一旦孔位出现偏差，会导致管路接头无法正常装配，甚至出现密封不严泄漏的问题；安装耳的沉孔深度也要严格控制，深度过浅会导致螺栓头突出，深度过深则会降低安装耳的结构强度，容易在螺栓拧紧时出现开裂。

　　这类箱体零件在实际使用中，通常会搭配密封垫片、端盖、紧固件组成完整的阀组安装单元，广泛应用在小型自动化设备的气动控制系统、小型液压站的控制回路中，相比一体式的铸造阀体，这种分体式的箱体结构加工难度更低，后期维护时只需要拆开端盖就可以更换内部的组件，不需要整体更换整个部件，能有效降低设备的维护成本。同时方形的结构相比圆形壳体，在机架上安装时的防转性能更好，不需要额外添加防转销钉，依靠安装面的摩擦力就可以保证箱体不会出现转动，进一步简化了装配流程。
