内燃机活塞连杆组结构三维设计

　　这套活塞连杆组件是内燃机曲柄连杆机构的核心往复运动部件，承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的关键作用，广泛适配于小排量通用汽油机、摩托车发动机以及小型通用动力机组的动力传输场景。在实际整机运行过程中，活塞头部直接接触燃烧室高温高压燃气，顶部的凹坑结构配合缸盖形成完整的燃烧室空间，环带部分开设的多道环槽用于安装气环与油环，气环负责密封燃烧室与曲轴箱之间的间隙，避免高压燃气窜入曲轴箱稀释润滑油，油环则通过环体上的回油孔刮除缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标。活塞销座部位的设计充分考虑了交变载荷下的应力分布，销孔内侧做了微量的卸荷倒角处理，

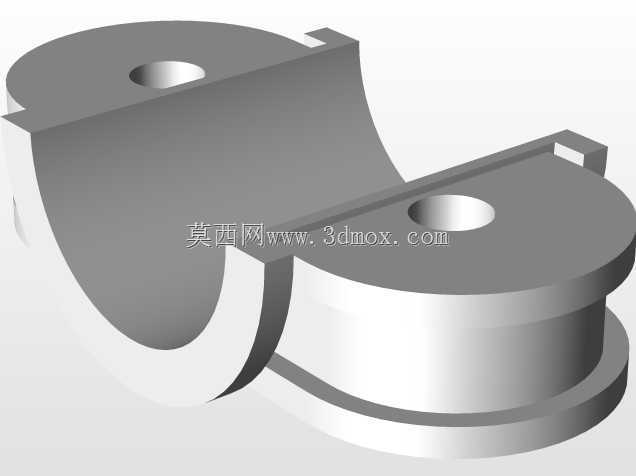

　　避免活塞销在往复冲击过程中在销孔边缘产生应力集中导致的疲劳开裂，活塞销采用全浮式设计匹配方案，在发动机正常工作温度下，活塞销可在销座孔与连杆小头衬套孔内自由转动，保证磨损均匀分布，延长部件使用寿命。连杆部分采用工字形截面结构设计，这种截面形式可以在尽可能降低连杆自身重量的前提下，保证足够的抗弯与抗扭刚度，适配内燃机高速往复运动过程中产生的交变拉压载荷与侧向冲击力。连杆小头端开设的衬套安装孔用于压装铜基合金衬套，衬套内表面加工有布油槽，可将曲轴飞溅上来的润滑油存储在槽内，为活塞销与衬套的相对转动提供持续润滑，降低摩擦副的磨损速率。连杆大头端采用平切口设计，通过两个高强度连杆螺栓与连杆盖紧固连接，剖分面经过精密加工保证贴合精度，

　　大头孔内安装轴瓦与曲轴连杆轴颈配合，轴瓦表面的减摩合金层可以有效降低曲轴转动过程中的摩擦阻力，同时承受连杆传递来的爆发冲击力。在建模过程中，首先根据目标机型的缸径参数确定活塞的整体外径尺寸，结合压缩比要求计算活塞顶部凹坑的深度与容积，再根据活塞行程确定连杆的中心距参数，保证活塞运行到上止点时不会与缸盖气门发生碰撞，运行到下止点时活塞裙部不会脱出缸筒下沿。活塞裙部设计有微量的椭圆度与锥度，冷态下裙部横截面为短轴垂直于活塞销方向的椭圆形，工作状态下受热膨胀后裙部会趋近正圆，保证活塞在缸筒内的配合间隙均匀，避免出现拉缸或者敲缸故障。连杆部分的建模重点关注大小头孔的平行度公差，两孔轴线的平行度误差必须控制在允许范围内，

　　否则会造成活塞在缸筒内偏磨，导致气缸密封性能下降、机油消耗异常等问题。安装边界方面，活塞组件装入缸筒时需要注意各道活塞环的开口位置相互错开，避免开口对齐导致漏气，连杆大头盖与连杆杆身的配对标记必须对齐，连杆螺栓的拧紧力矩需要按照工艺要求分多次拧紧，保证连杆大头孔的圆度符合装配要求。整套组件的运动过程需要与曲轴的曲柄半径参数匹配，往复运动的惯性力需要通过曲轴平衡块进行平衡，降低发动机运行过程中的振动水平。在实际结构验证过程中，需要对活塞的热变形量、连杆的疲劳强度进行校核，确保在最高爆发压力、最高转速工况下，各部件的应力水平都在材料允许的范围内，活塞的热膨胀量不会导致配合间隙消失造成卡滞，连杆杆身不会在交变载荷下发生弯曲或者断裂失效。
