按制式中性笔外观结构复刻三维数模

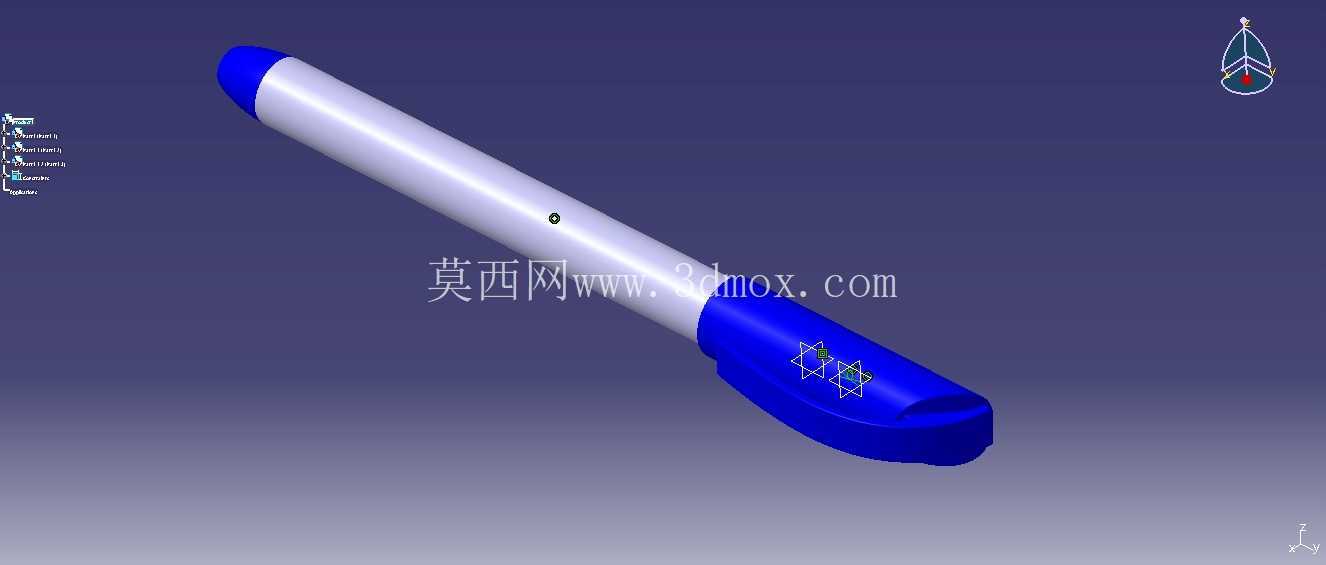

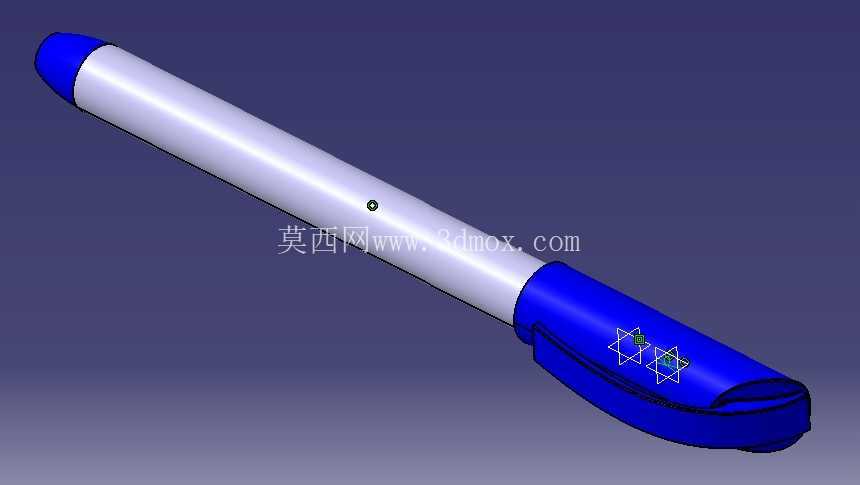

　　这套三维数模围绕日常办公与教学场景中高频使用的按制式中性笔展开，完整还原笔杆、笔帽、端部封盖以及笔夹区域的外观形态，可作为文具产品结构设计、塑胶件造型练习、装配关系演示和小型日用品逆向建模的参考对象。中性笔虽然属于体量很小的日用品，但其结构并不只是简单圆柱拼接，笔身握持比例、端部收口、笔帽包覆深度、笔夹弹性形态以及各段直径过渡，都会直接影响装配手感、携带可靠性和批量注塑后的外观质量。

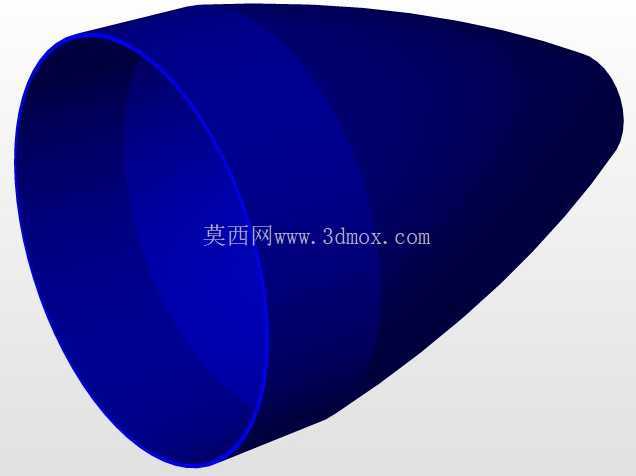

　　从实际用途看，中性笔主要服务于纸面书写、记录、签批和绘图标注等场景，产品需要在口袋、文件夹、文具盒和工装抽屉中反复携带，因此笔帽不能过松，也不能因抱紧量过大而难以拔取。数模中笔帽采用一端开口的深腔结构，内腔需要与笔杆前端形成适度配合；外侧延伸出的笔夹用于夹持笔记本页边、工作服口袋或薄型板件，夹持区域保留连续曲面，避免尖角造成刮擦。笔杆主体为细长回转体，表面以光滑圆柱面为主，适合注塑成型时沿轴向脱模；顶端封盖采用圆弧收头，既减少端部磕碰应力，也改善手持时的视觉完整性。

　　建模思路上，主体笔杆可先通过旋转特征建立基础轮廓，再依据真实产品的分段比例调整端部直径、杆身长度和局部台阶。笔帽部分不能仅按外表面实体处理，需要在结构表达中区分外壁、内腔口沿和包覆段，使装配后笔帽与笔杆之间存在明确的配合边界。笔夹属于外观与功能结合的部位，其根部与笔帽侧面顺滑相接，末端略微抬起，形成夹持薄物时的弹性空间；若后续进入详细结构设计，可在笔夹根部增加壁厚过渡或弹性槽，以降低反复开合时的应力集中。模型表面的小圆点可作为装配定位标记或外观装饰孔位理解，在工程细化时需要明确其深度、直径以及是否贯穿壁厚，避免影响笔杆内部储墨管和按动机构的布置空间。

　　外形尺寸方面，这类中性笔整体呈细长形态，笔杆直径通常控制在人手舒适握持的范围内，长度则满足普通中性笔芯和按动机构的安装需求。虽然本数模重点呈现外观，但在结构校核时应预留内部通道，使笔芯、弹簧、按动件和笔尖伸缩路径不与外壁发生干涉。笔帽套入段的长度需要覆盖笔尖及前端连接区域，过短会导致保护不足，过长则增加材料消耗并影响拔帽手感。笔杆与笔帽之间建议采用小间隙配合，配合面沿轴向保持足够接触长度，口沿处设置轻微倒角，既能引导装配，也能减少注塑飞边对插拔动作的影响。

　　在制造视角下，笔杆和笔帽多为薄壁塑胶件，设计时需要关注壁厚均匀性。若外壁曲面变化过快，成型后容易出现缩痕、熔接痕或顶白；笔夹根部因截面变化明显，应通过圆角和渐变厚壁分散应力。外观面可采用哑光或亮面塑料质感，蓝色端件与浅色杆身形成明显识别分区，便于用户快速判断笔帽方向和握持端。对于三维建模从业者而言，该作品的训练价值在于用简洁特征表达复杂日用品的比例关系：回转体确定主体，抽壳或内腔切除表达装配空间，曲面扫掠处理笔夹，倒角和圆角负责消除尖锐边界。

　　应用到产品开发流程时，该数模可继续向两个方向深化：其一是外观验证，用于检查笔身比例、颜色分区和笔夹造型是否符合系列化文具设计语言；其二是结构细化，在笔杆内部加入笔芯、按动按钮、弹簧、笔尖护套和止转结构，检查伸缩行程、零件同轴度以及拆装顺序。若用于工装或检测，还可以依据外轮廓设计笔身夹持治具、印刷定位靠模或包装内衬，使文具造型数据服务于装配、丝印、吸塑包装和运输防护等后续环节。整体来看，该模型抓住了中性笔最核心的细长杆身、端帽包覆和笔夹夹持特征，能够为小型塑胶日用品的结构设计与三维表达提供直观参照。
