机加工用螺杆传动台虎钳结构设计

　　在常规机加工、钳工装配、小型零件修配场景中，台虎钳是工位上不可或缺的基础夹持工装，这套螺杆传动式台虎钳的结构设计完全围绕工位实际使用需求展开，没有多余的冗余结构，所有尺寸边界都适配常规钳工台的安装预留空间。从实际使用场景来看，这类台虎钳主要承担小型金属零件的锯削、锉削、攻丝、套丝、小型零件装配定位等作业的夹持固定，夹持力通过螺杆副的机械增力实现，不需要额外的液压或气动辅助动力，完全依靠手动操作即可完成不同厚度工件的装夹，适配多品种小批量的加工、修配场景，不管是维修车间的零散修配作业，还是小型加工工位的工序间装夹，都能稳定满足使用需求。

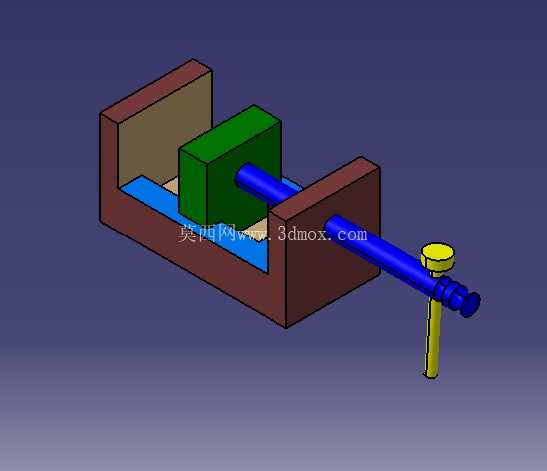

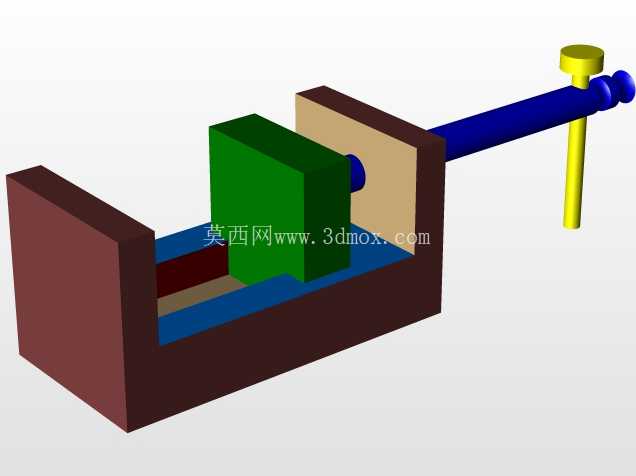

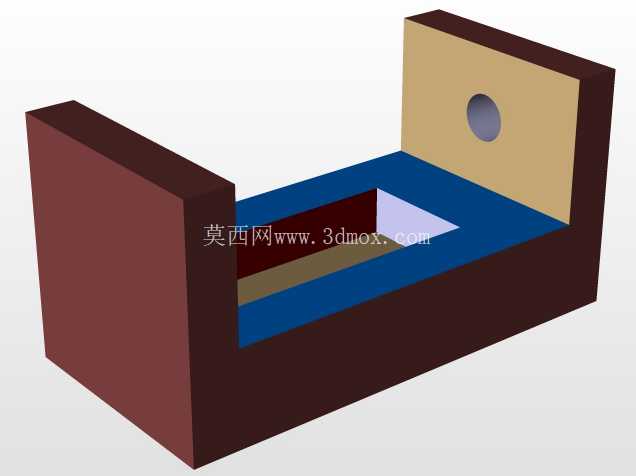

　　从结构设计思路来看，这套台虎钳采用了固定钳身搭配活动钳身的经典布局，固定钳身作为整个工装的承载基座，底部预留了与钳工台连接的安装孔位，安装时可以通过螺栓直接固定在工作台边缘，不会因为夹持受力出现位移或倾覆。活动钳身与固定钳身之间采用滑动导轨配合，导轨间隙可以通过侧边的调整结构进行微调，长期使用出现磨损后也能通过调整恢复配合精度，避免夹持过程中活动钳身出现翘头、偏移，影响装夹定位精度。传动部分采用梯形螺杆副，梯形螺纹的自锁性能可以保证装夹完成后不会因为加工过程中的振动出现松脱，螺杆端部与活动钳身采用铰接式连接，转动螺杆时活动钳身只做直线进给运动，不会随螺杆转动，保证夹持面始终与固定钳身的夹持面保持平行，避免装夹工件时出现角度偏差。

　　从功能特性来看，这套台虎钳的夹持面做了防滑纹理设计，夹持光滑表面工件时不会出现打滑移位，针对不同材质的工件，还可以在夹持面加装铜质或软质防护垫，避免装夹过程中夹伤工件已加工表面。螺杆末端的转动手柄采用了加长力臂设计，不需要借助额外的加力杆，单手即可转动实现工件的夹紧与松开，操作行程覆盖了常规小型零件的夹持厚度范围，不需要频繁调整初始位置就能完成大部分常见工件的装夹。整个结构没有易损的复杂零部件，日常维护只需要定期在滑动导轨面和螺杆螺纹处加注润滑脂，就能保证长期使用的操作顺畅度，不会因为积屑、灰尘进入配合面出现卡滞。

　　从外形尺寸与安装边界来看，这套台虎钳的整体轮廓尺寸适配常规1.2米宽度钳工台的边缘安装位置，固定钳身的底座宽度不会超出钳工台的边缘厚度，安装后钳口高度距离工作台面的高度符合人体工程学要求，操作人员站在工位前进行锉削、锯削作业时，手臂自然弯曲即可接触到工件，不需要过度弯腰或抬臂，长时间作业也不容易产生疲劳。钳身的整体重量控制在合理范围内，既保证了夹持作业时的整体刚性，不会因为夹持受力产生形变，也不会因为过重导致安装、移位困难。固定钳身的后侧预留了小型砧台面，可以满足小型零件的轻度敲击、校直作业需求，不需要额外搭配小型铁砧，进一步拓展了工位上的使用功能，减少工位上的工装摆放数量，提升工位空间利用率。

　　在实际结构建模过程中，所有配合面都预留了合理的装配公差，滑动导轨面的配合间隙控制在钳工装配可调整的范围内，螺杆与螺母的配合长度满足长期使用的磨损余量要求，不会因为短时间使用就出现螺纹滑牙、间隙过大的问题。钳身的主体结构采用铸铁材质的设计思路，保证整体刚性的同时具备一定的减震性能，加工过程中产生的振动可以通过钳身本体吸收一部分，不会出现明显的共振影响加工手感。活动钳身的滑动行程经过合理规划，最大开口尺寸覆盖了常规小型零件的夹持需求，同时不会因为行程过长导致螺杆伸出长度过大，影响整体结构刚性。整个模型的结构完全还原了实际台虎钳的装配关系，每个零部件都可以单独拆解，不管是用于工装结构参考，还是用于钳工教学演示，都能清晰展示台虎钳的工作原理与装配逻辑，没有做不符合实际生产的夸张结构设计，所有尺寸比例都符合实际工业产品的设计规范。
