液压系统用齿轮泵壳体结构设计

　　在行走机械液压系统、工业设备润滑回路、低压流体输送单元中，齿轮泵的壳体是承担容腔构建、安装定位、承压密封的核心基础零件，其结构设计的合理性直接决定整泵的容积效率、运行寿命与安装适配性。从实际工程应用场景来看，这类齿轮泵体多适配排量在4-16ml/r的外啮合齿轮泵，常见于工程机械的辅助液压回路、小型机床的润滑供油系统、燃油输送单元以及车用辅助动力单元中，工作压力覆盖1-6MPa区间，部分经过强化处理的结构可适配10MPa以内的间歇工况。

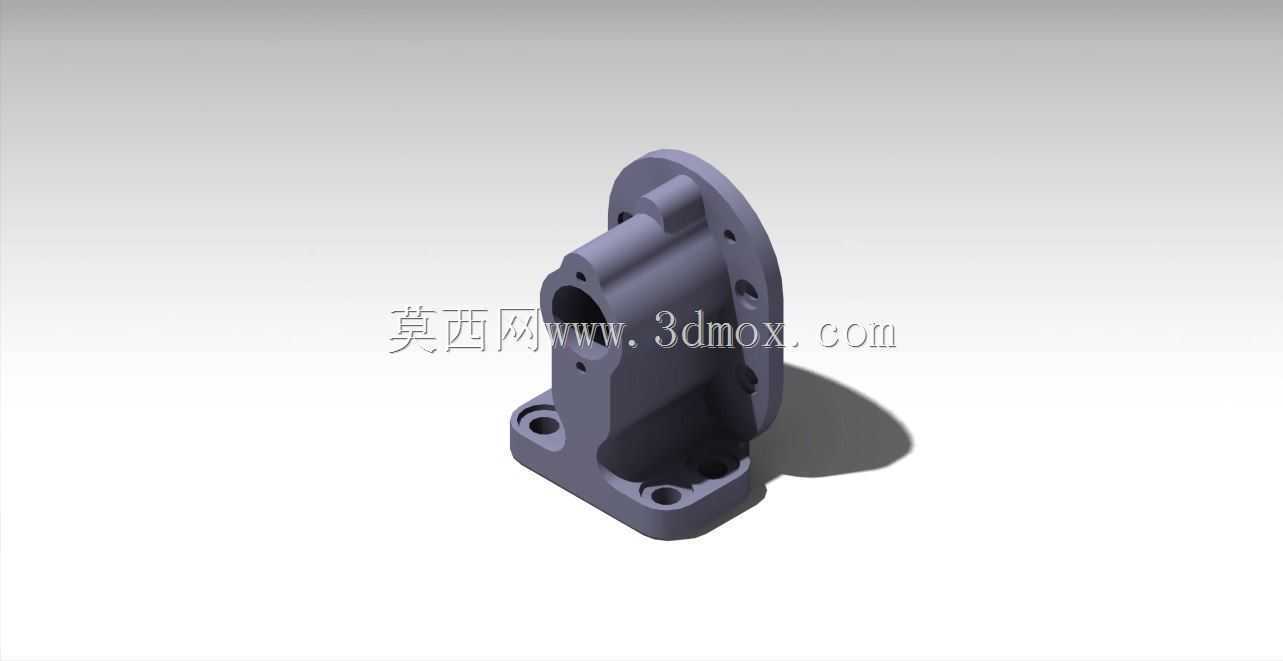

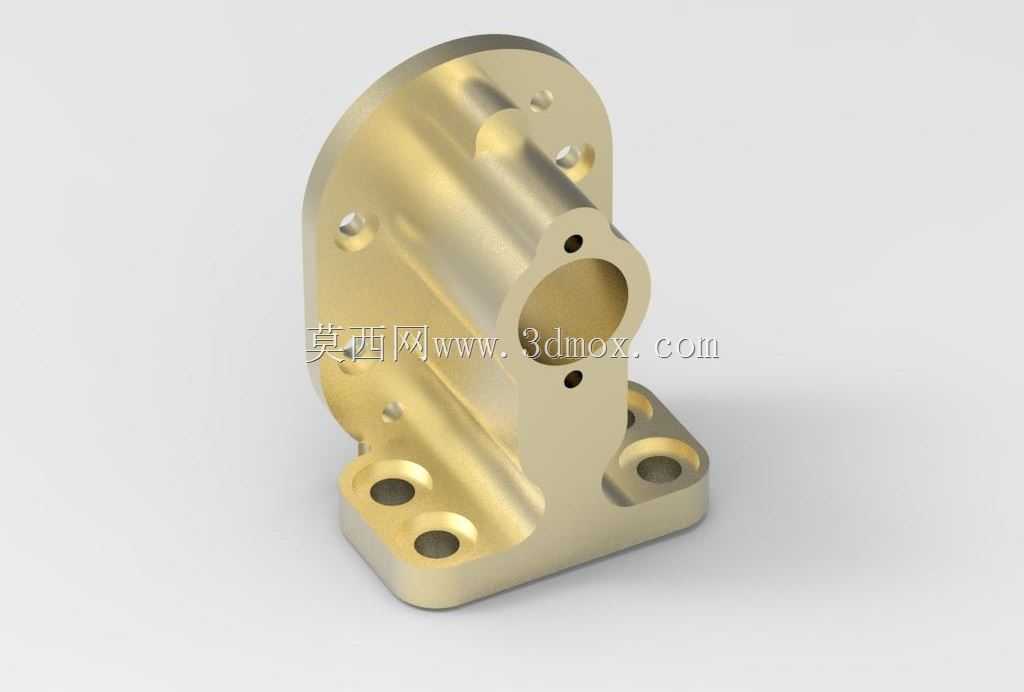

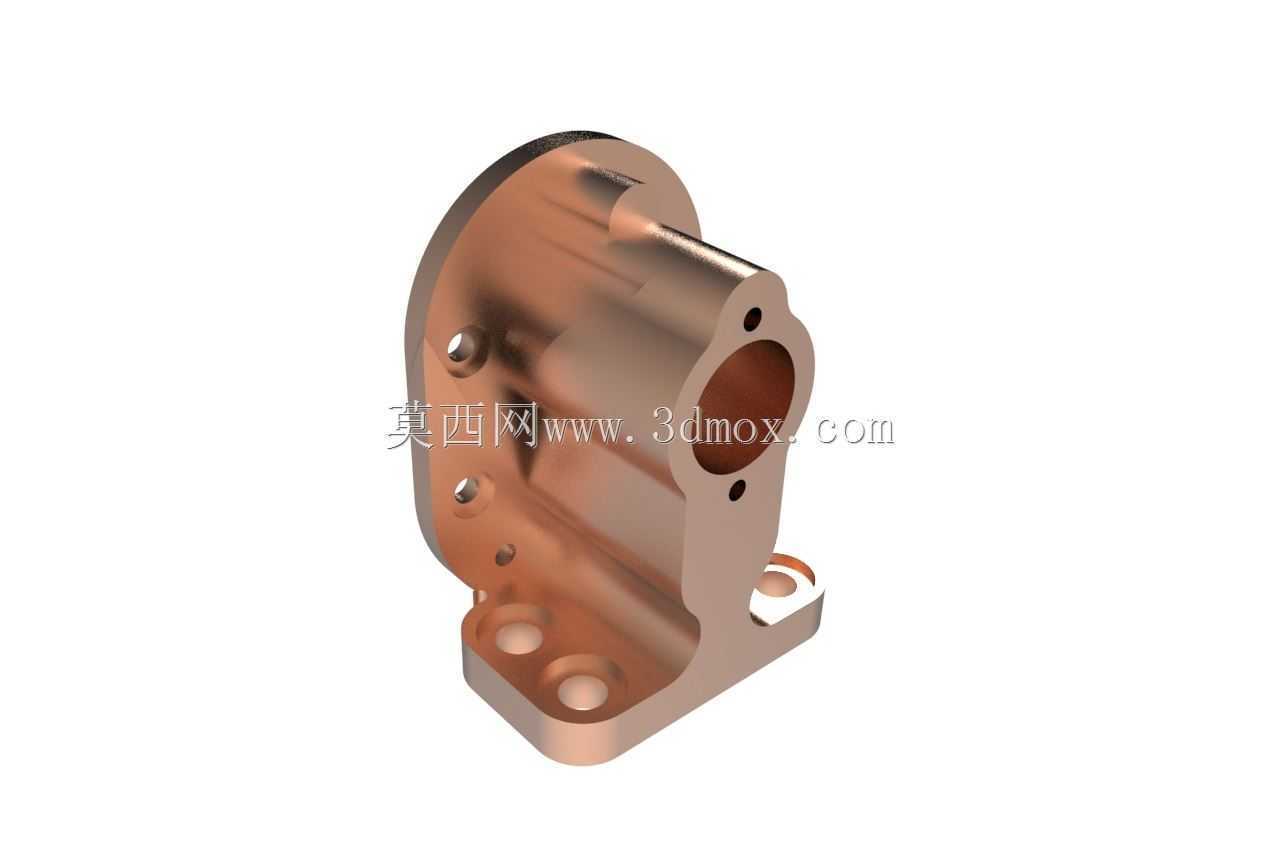

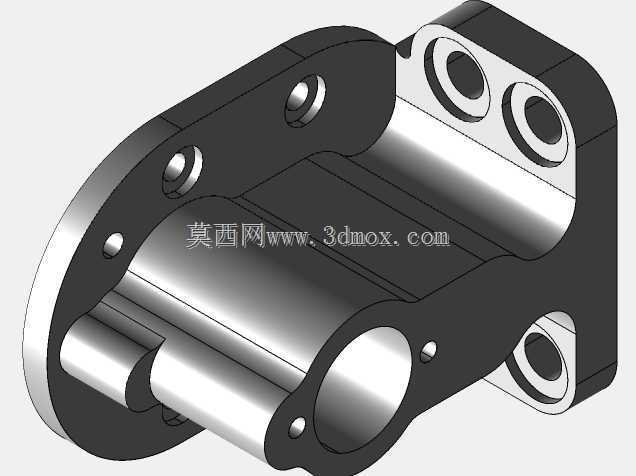

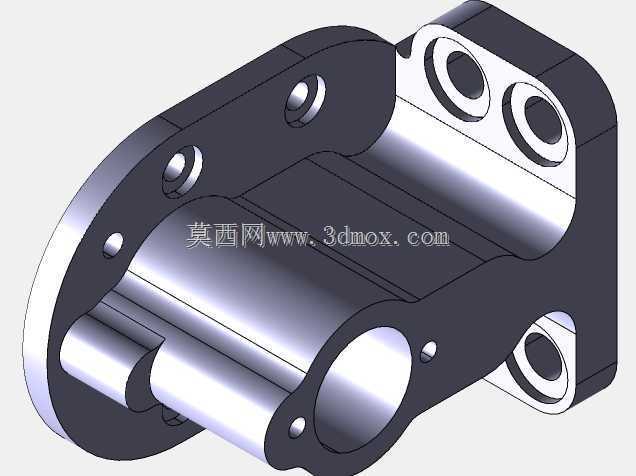

　　从功能特性层面拆解，该泵体首先需要构建封闭的齿轮容腔，为一对啮合的外啮合齿轮提供精准的安装空间，容腔的内壁轮廓需要与齿轮齿顶圆保持均匀的微小间隙，间隙值通常控制在0.03-0.08mm之间，间隙过大会导致内泄漏增加、容积效率下降，间隙过小则会在齿轮受热膨胀时出现齿顶刮擦壳体的故障，引发异常磨损与卡滞。泵体侧面的两个贯通圆孔是齿轮轴的安装定位基准，孔位的同轴度、圆柱度公差需要控制在IT7级以内，才能保证齿轮轴转动灵活，同时避免轴封处出现偏磨泄漏。泵体法兰端面上的多个螺栓孔采用非均匀分布设计，是为了匹配对应端盖的安装孔位，螺栓预紧后可以在法兰结合面形成均匀的压紧力，配合密封垫片实现高压油腔的密封，避免结合面出现渗油故障。泵体下部延伸出的带孔安装支脚，是整泵的安装固定接口，两个安装孔的中心距公差、孔与齿轮轴轴线的平行度公差，直接决定泵与原动机连接时的对中精度，对中偏差过大时会引发联轴器异常磨损、轴承载荷激增、运行噪音过大等一系列问题。

　　从设计思路来看，这类泵体的结构优先遵循功能优先、工艺适配的原则。首先容腔的成型需要适配批量加工工艺，采用压铸或砂型铸造毛坯时，要保证所有内壁具备合理的拔模斜度，避免出现倒扣结构，减少后续机加工的余量；法兰端面与支脚安装面作为主要的装配基准，设计时预留足够的加工余量，同时保证毛坯的壁厚均匀，避免铸造过程中出现缩孔、缩松缺陷，尤其是高压油腔对应的壳体壁厚，需要根据额定工作压力做强度校核，保证在1.5倍额定压力下不会出现塑性变形。容腔侧面的泄油通道设计为内置式结构，无需外接泄油管，可将齿轮端面泄漏的油液引导回吸油腔，简化外部管路布局，同时降低轴封处的背压，避免轴封因背压过高出现击穿泄漏。泵体上的两个小直径定位销孔，是与端盖装配时的定位基准，保证端盖与泵体的轴孔同轴度，避免装配错位导致齿轮轴卡滞。

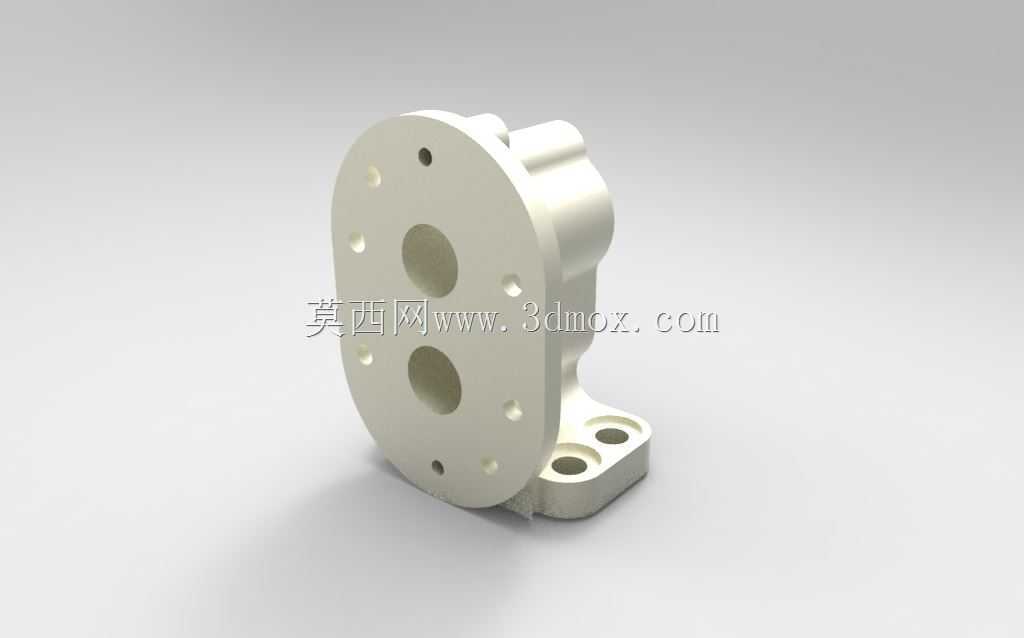

　　从安装边界与尺寸适配角度来看，该泵体的法兰端面为近似椭圆形的安装面，最大外轮廓尺寸控制在120mm以内，支脚安装孔的中心距为80mm，适配M8的安装螺栓，整体安装占用空间紧凑，可以直接安装在阀块侧面或者发动机箱体的预留安装位上，无需额外设计过渡安装支架。两个油口的中心距与通径尺寸符合常规齿轮泵的接口标准，可以直接对接标准通径的液压油管，无需定制过渡接头。泵体的整体重量控制在1.2kg以内，采用铝合金压铸材质时可进一步降低重量，适配对重量敏感的车载、移动设备应用场景；若采用铸铁材质，则可适配更高压力的工况，耐磨性能更优，适合固定工业设备长期连续运行。

　　在实际建模过程中，需要重点关注各个装配基准的几何公差标注，尤其是轴孔的同轴度、法兰端面与轴孔轴线的垂直度、安装支脚面与轴线的平行度，这些公差直接影响后续零件加工的合格率与整泵的装配性能。同时要注意铸造圆角的设计，所有转角处都设置R2-R3的圆角，避免应力集中，在高压油腔对应的壳体外壁可适当设置加强筋，在不增加过多壁厚的前提下提升壳体的承压能力，避免高压工况下壳体出现鼓胀变形。另外，泵体内部的流道过渡处要做圆滑处理，避免出现锐角导致油液流动时产生湍流与气蚀，延长泵的使用寿命，降低运行过程中的流体噪音。
