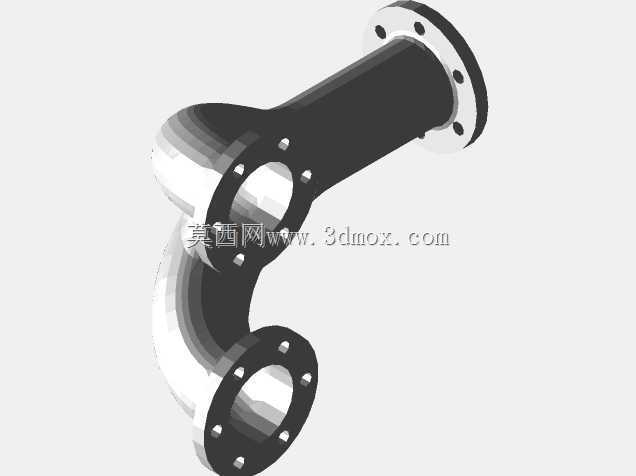

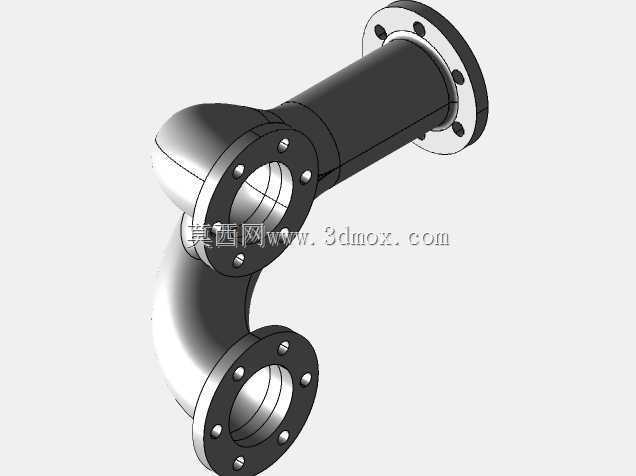

带法兰连接结构的三通弯式排气管道

　　在工业流体输送、动力设备排气、工艺管路布设场景中，这类带法兰连接的三通弯式排气构件是管路系统里的核心转向分流部件，区别于普通直连管路，它同时承担气流转向、支路分流、刚性连接固定的多重作用，在变压器配套冷却排气系统、小型内燃机排气支路、工业通风管路分支节点中都有广泛应用。从实际使用场景来看，这类构件常安装在管路需要90度转向同时需要引出支路的位置，比如交流稳压设备的散热排气通路中，设备内部产生的热空气需要从垂直方向转向水平方向排出，同时还要预留支路连接温度检测或者泄压装置，这个构件刚好能满足这类安装需求，不需要额外拼接多个弯头和三通，减少了管路的连接节点，也就降低了管路泄漏的风险点。从功能特性上看，三个连接端都采用标准法兰盘结构，

　　法兰盘上均匀分布螺栓安装孔，安装时通过螺栓配合密封垫片就能实现端面的刚性密封连接，相比螺纹连接，法兰连接的密封可靠性更高，能承受一定的管路内压，同时安装对位更方便，不需要旋转管件就能完成对位锁紧，适合大管径的管路连接场景。弯管部分采用平滑圆弧过渡结构，内壁没有直角折角，气流通过时的阻力更小，能减少排气过程中的风噪和压力损失，避免直角拐角处出现气流紊流导致的积尘或者振动问题。设计过程中，首先要确定三个接口的通径匹配性，三个法兰端的通径保持一致，适配同规格的配套管路，法兰盘的厚度、螺栓孔的分布圆直径、螺栓孔孔径都严格遵循对应通径的法兰连接标准，保证和市面上的标准管路配件可以直接互换，不需要单独定制配套连接件。弯管的弯曲半径经过合理计算，

　　既保证转向平滑，又不会因为弯曲半径过大导致整体结构占用空间过多，三个法兰端面的垂直度、平行度都有严格的形位公差要求，避免安装时出现管路别劲、密封面贴合不严的问题。从安装边界来看，构件整体的外轮廓尺寸要适配安装空间的限制，法兰盘的最大外径是安装时需要预留的最小径向空间，弯管的两个垂直方向的总长度决定了轴向的安装预留尺寸，安装时需要保证三个法兰端面和对接管路的端面平行，螺栓锁紧时要采用对角分次锁紧的方式，避免密封垫片受力不均导致漏气。管壁厚度根据使用场景的压力等级确定，足够的壁厚能保证管路在长期振动、温度变化的工况下不会出现变形开裂，法兰和弯管的连接位置做了圆弧过渡加强，避免应力集中导致的连接部位断裂。在实际选型使用时，

　　要注意对接管路的通径和法兰标准是否匹配，同时确认管路内的介质温度、压力是否在构件的承受范围内，虽然这类构件常用于排气场景，但是如果是输送有腐蚀性的气体，还需要对应调整材质和表面处理方式。建模过程中，法兰盘的螺栓孔采用圆周阵列的方式生成，保证孔位的分布精度，弯管部分采用扫掠特征生成，保证内壁的平滑度，三个法兰端面分别建立在对应的垂直基准面上，方便后续工程图生成时标注形位公差，整体结构没有多余的冗余设计，所有结构都服务于连接、转向、分流的核心功能，没有复杂的异形结构，加工工艺性好，适合采用铸造或者焊接后机加工的方式批量生产。
