康明斯柴油发动机结构三维设计

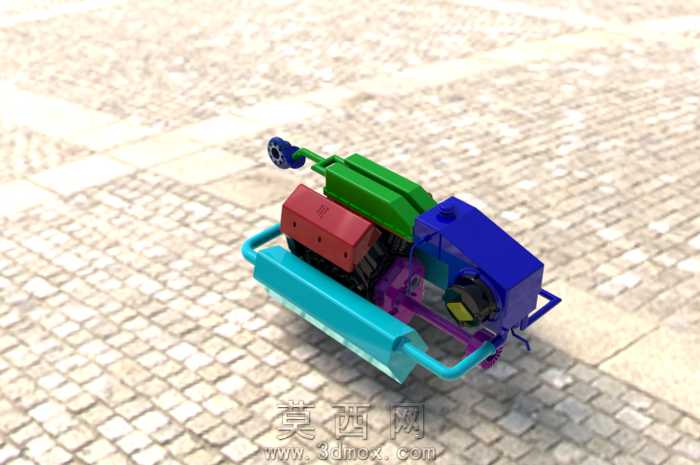

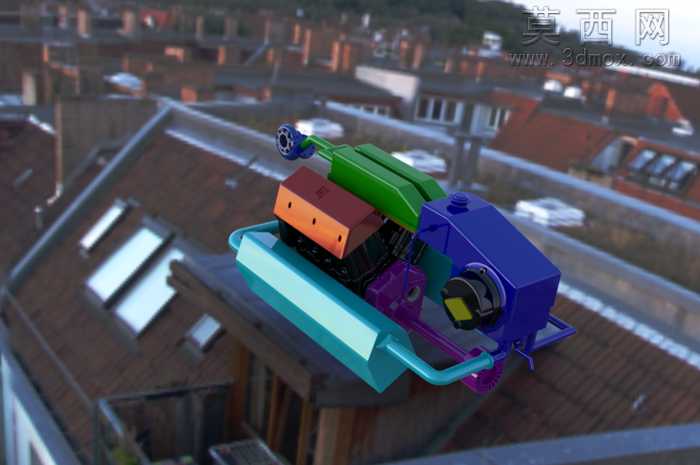

本模型采用SolidWorks 2010完成全参数化建模，完整还原康明斯柴油发动机的整机结构与各功能部件布局，建模过程严格遵循柴油发动机的实际装配逻辑与尺寸比例，确保各部件间的装配关系符合真实机械设计规范。模型将发动机拆解为多个独立功能模块，分别完成缸体、缸盖、燃油供给组件、润滑系统组件、冷却系统组件、进排气组件、启动电机以及外围防护支架等部件的建模，每个部件均按照真实零件的几何特征进行细节刻画，例如缸体部分还原了散热鳍片的排布结构、安装孔位的位置与尺寸，燃油系统部件还原了管路走向与接口形态，外围支架还原了弯折弧度与固定点位。材质分配阶段针对不同部件的实际材质属性进行区分设置，缸体类铸铁部件赋予哑光金属质感，燃油箱等冲压钣金部件赋予对应彩色漆面材质，管路类橡胶部件赋予哑光深色弹性材质，金属连接件赋予亮面金属质感，通过材质差异清晰区分不同功能部件，提升模型的辨识度与视觉表现力。渲染阶段采用室外铺装地面作为展示场景，搭配柔和的自然光照效果，通过光影层次凸显发动机各部件的立体结构与空间位置关系，同时保留了各部件的独立可编辑性，支持后续进行装配干涉检查、结构拆解演示、运动仿真分析等拓展应用。设计过程中优先保证结构的准确性与装配的合理性，对发动机的核心动力传递路径、附属部件的安装逻辑都进行了严谨的还原，既可以作为柴油发动机结构教学的演示素材，也可以作为工程机械、商用车动力系统匹配设计的参考模型，帮助设计者快速理解康明斯发动机的布局特点与结构组成，缩短相关动力配套产品的开发周期。
