万向节变转速运动仿真结构设计

　　在各类需要轴线夹角动态变化的传动场景中，万向节是应用极为广泛的核心传动部件，从工业设备的动力传输链路，到行走机械的转向传动系统，但凡存在两轴存在空间夹角、且工作过程中夹角会发生动态偏移的工况，都离不开这类关节结构的支撑。很多一线结构设计人员在做传动系统匹配时，往往容易忽略单万向节固有的变转速传动特性——也就是当主动轴以恒定角速度转动时，从动轴会在一定周期内出现转速波动，这种波动如果在设计阶段没有通过仿真验证提前预判，轻则会造成传动链路的振动、异响，重则会引发连接部件的疲劳失效，甚至导致整个传动系统的停机故障。

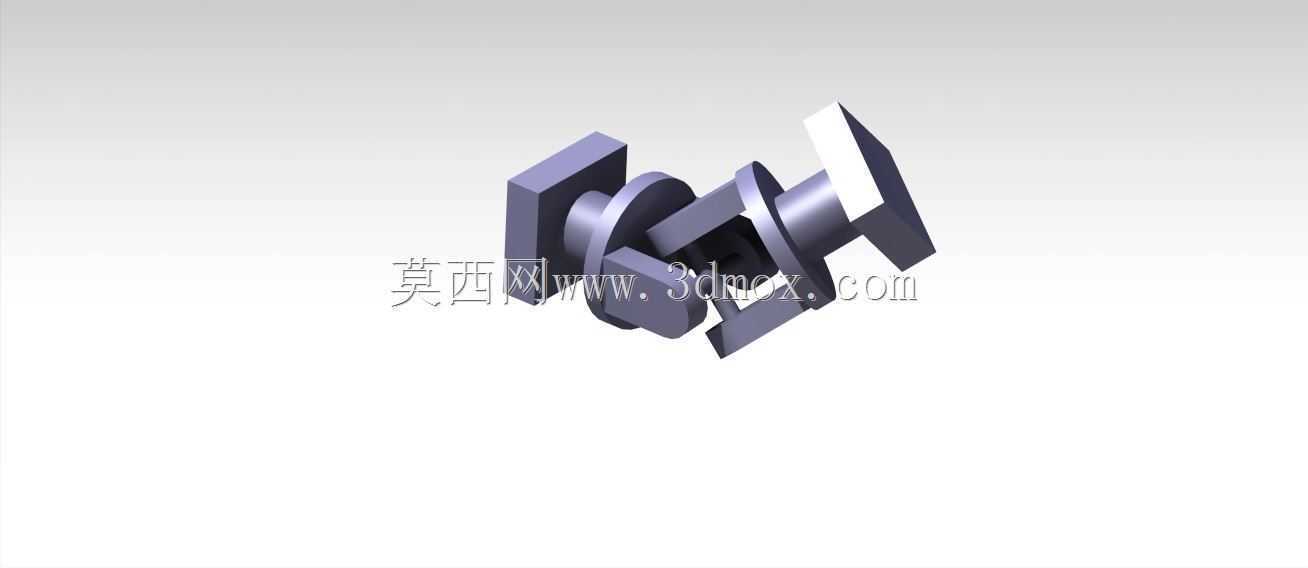

　　这套万向节仿真结构的设计，核心目标就是还原单万向节在不同轴间夹角下的转速传递规律，给后续的双万向节配对消隙、转速补偿设计提供直观的验证依据。从结构组成来看，整个关节包含主动轴叉、十字轴本体、从动轴叉三个核心部分，十字轴作为中间传力载体，四个轴颈分别与两个轴叉的轴承孔配合，保证两轴可以在预设的夹角范围内自由摆动。设计过程中首先要明确的是安装边界：十字轴的轴颈与轴叉孔的配合间隙需要控制在合理范围，间隙过大会导致传动回差，直接影响转速传递的稳定性，间隙过小则会增大转动阻力，甚至在工作温升出现后出现卡滞问题。

　　从实际应用场景出发，这类万向节结构常被用在机床进给传动的浮动连接、工程机械的操作机构联动、输送设备的变角度动力传递等位置，不同场景对关节的摆动角度范围、承载扭矩的要求差异较大。比如在操纵机构的联动链路里，万向节不需要传递大扭矩，但对摆动灵活性、空行程大小要求极高，设计时就要适当减小配合面的摩擦系数，优化轴叉的开口尺寸避免摆动过程中出现结构干涉；而在动力传输场景下，就要重点校核十字轴轴颈的剪切强度、轴叉根部的抗弯强度，同时要预留润滑脂的存储空间，保证长期运转下的磨损量处于可控范围。

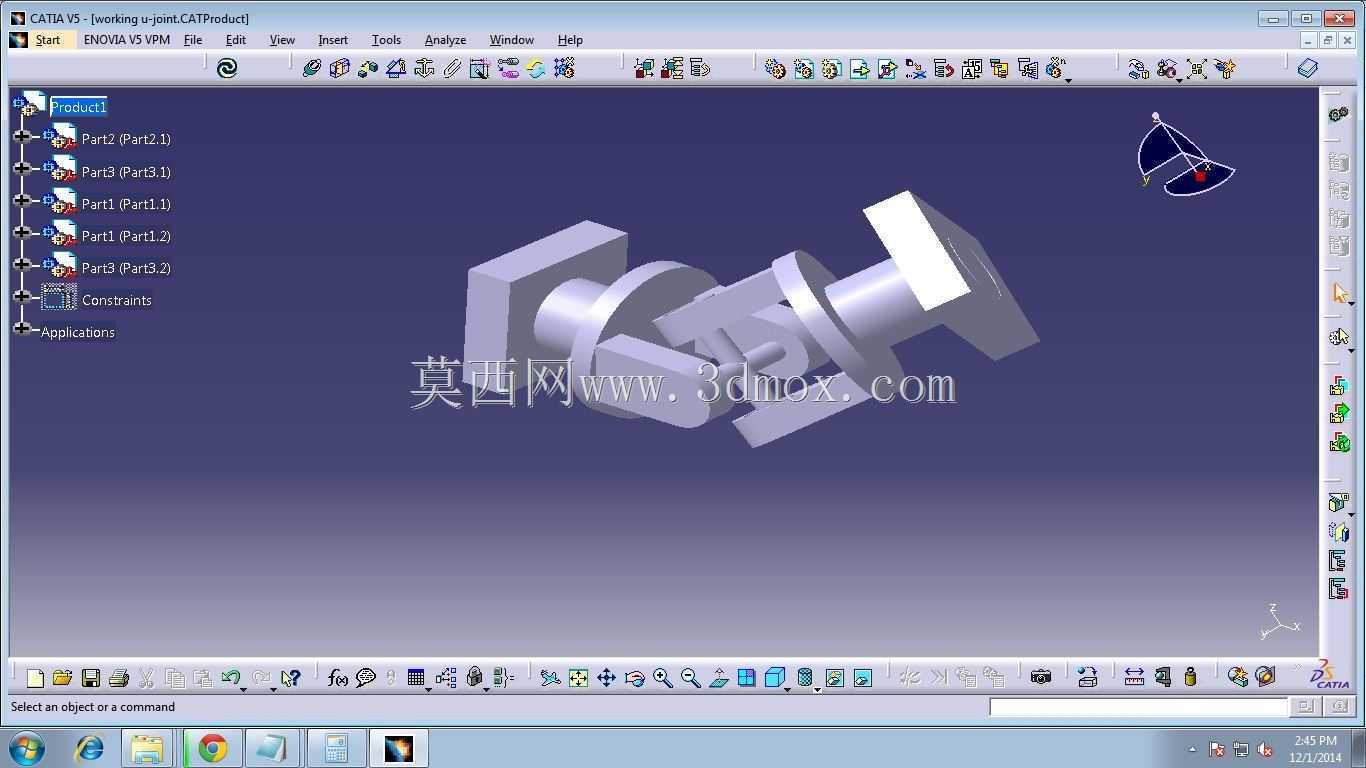

　　做这套结构的仿真建模时，首先要锁定的是轴间夹角的可变范围，常规工业用普通万向节的工作夹角一般控制在15°到25°区间，超过这个角度范围，十字轴轴颈的受力情况会急剧恶化，传动效率也会出现明显下降。建模过程中需要严格还原各部件的装配约束关系：主动轴与机架之间设置旋转副，从动轴根据模拟的工况调整倾斜角度后同样设置旋转副，十字轴与两个轴叉之间分别设置垂直方向的旋转副，通过给主动轴施加恒定的转速驱动，就可以直观捕捉从动轴的转速变化曲线，清晰展现单万向节传动的不等速特性。

　　外形尺寸方面，整个关节的径向尺寸由十字轴的回转直径决定，轴向尺寸则要结合两端轴的连接长度确定，设计时需要保证在最大摆动角度下，两个轴叉的端面不会发生碰撞，同时要给连接端的锁紧结构预留足够的操作空间。很多新手设计师在做这类结构设计时，往往只关注静态的装配关系，忽略了动态摆动过程中的空间干涉问题，等到实际装配试运转时才发现轴叉在大角度下互相剐蹭，不得不返工修改零件尺寸，通过前置的运动仿真，就可以在设计阶段把全摆动行程内的空间位置变化全部模拟到位，提前规避这类干涉问题。

　　从功能特性上看，这类万向节结构可以在两轴不同心、存在动态夹角的状态下稳定传递旋转运动，相比刚性联轴器，它的环境适应能力更强，可以补偿安装过程中出现的对中误差，也能适应工作过程中因为机架变形、部件位移带来的轴间角度变化。但必须注意的是，单万向节的不等速特性会带来附加的动载荷，所以在转速较高、传动平稳性要求高的场景，通常会采用成对安装的双万向节结构，通过合理布置中间轴的角度，让两端的转速波动互相抵消，实现等速传动，而这套单关节的仿真模型，正是双万向节组合设计的基础验证单元，可以帮助设计人员快速理解转速波动的规律，为后续的组合结构设计提供准确的参数参考。

　　在实际的设备选型过程中，设计人员还需要结合传动链路的额定转速、传递扭矩、工作环境的粉尘与湿度情况，确定万向节的表面处理方式、轴承结构形式，比如在多粉尘的户外工况下，就要给十字轴的轴颈位置加装密封防尘套，避免杂质进入配合面加剧磨损；在有腐蚀介质的环境中，还要对轴叉、十字轴的表面做防锈处理。这套仿真模型完整还原了万向节的运动逻辑，结构设计人员可以在此基础上根据自身的工况需求调整各部分的尺寸参数，验证不同夹角下的运动状态，大幅减少实物试制阶段的验证成本，缩短整个传动系统的开发周期。
