交流稳压器用上齿轮箱外壳结构设计

项目分类:变压器 发布时间:2024-10-08 ID:779951
  • 交流稳压器用上齿轮箱外壳结构设计
  • 交流稳压器用上齿轮箱外壳结构设计
  • 交流稳压器用上齿轮箱外壳结构设计

  在交流稳压类输配电配套设备的传动单元设计中,上齿轮箱外壳是承担传动副防护、安装基准定位、外部载荷承载的核心结构件,其设计合理性直接影响整套传动机构的运行稳定性与服役寿命。这类壳体并非独立存在的通用零件,需要完全匹配交流稳压器内部调压齿轮组的排布逻辑,既要为啮合的齿轮副提供封闭的防护空间,阻隔外界粉尘、潮气进入传动啮合区域,避免齿轮啮合面出现磨粒磨损、锈蚀卡滞问题,也要作为上部传动组件的安装基准,保证齿轮轴系的同轴度、啮合间隙符合设计公差要求。从实际应用场景来看,这类上齿轮箱外壳多用于柱式调压结构的交流稳压器设备,这类设备在工业厂区配电端、商用楼宇供电稳压场景中大量部署,需要长期在带载状态下完成调压齿轮的传动动作,

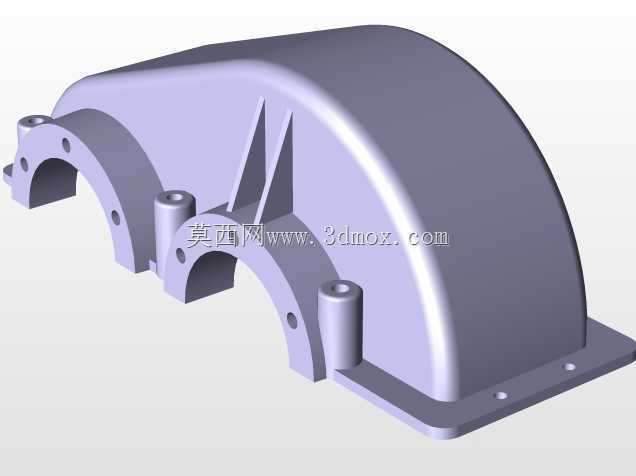

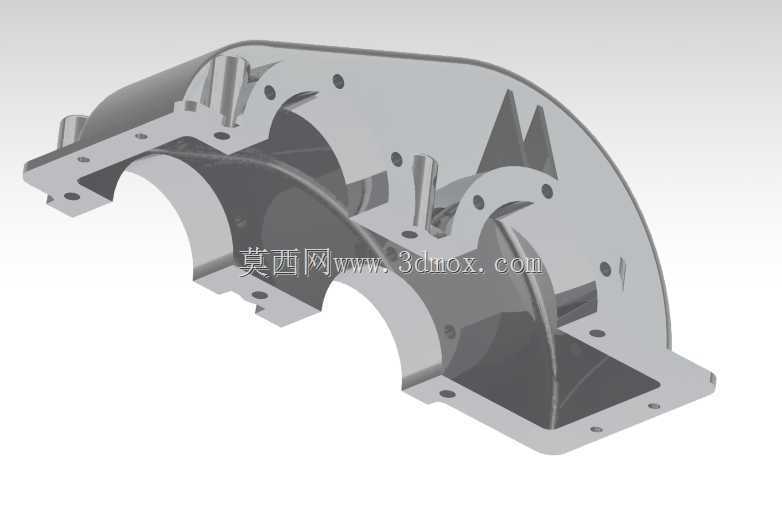

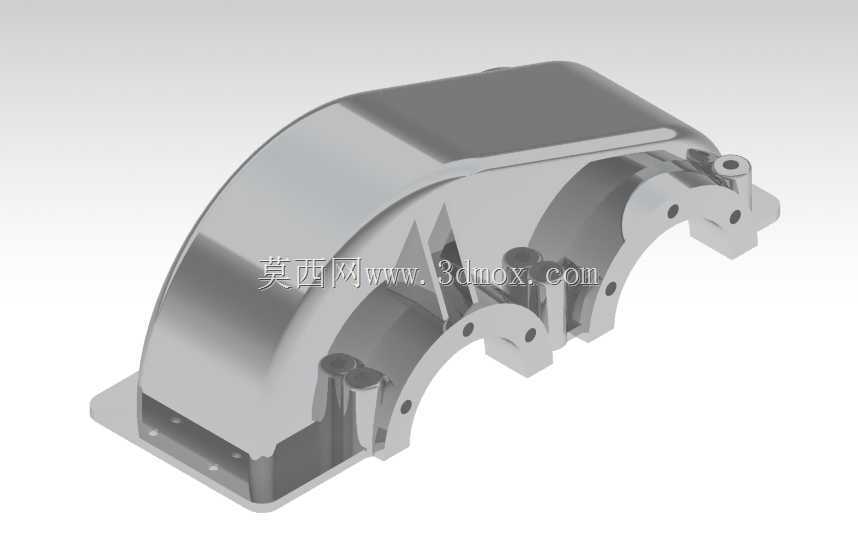

  外壳需要承受齿轮传动过程中产生的径向振动力、上部安装附件的静载荷,同时还要兼顾壳体本身的轻量化需求,避免整套传动单元重量过大增加下部支撑结构的负载。从结构设计思路来看,该壳体采用半开放弧面腔体结合侧边安装法兰的结构形式,腔体的弧形内壁完全匹配大直径传动齿轮的回转轮廓,在保证齿轮回转过程中不与壳体内壁发生干涉的前提下,尽可能压缩腔体的冗余空间,缩小整套齿轮箱的外部轮廓尺寸。壳体上分布的多组安装孔位,分别对应齿轮轴的轴承座安装位、壳体与下部箱体的对接固定位、外部附件的安装位,所有孔位的位置度公差需要控制在0.1mm以内,才能保证装配后轴系的同轴度符合要求,避免齿轮啮合出现偏载、异响问题。壳体侧边设置的加强筋结构,并非随意布置的装饰结构,

  而是对应轴承座安装位置的载荷传递路径设计,能够将轴系运转产生的径向载荷通过加强筋分散到整个壳体法兰面,避免局部应力集中导致壳体出现变形、开裂问题。从安装边界尺寸来看,壳体下部的对接法兰面为平面加工结构,法兰边缘的安装孔采用等距排布设计,能够与下齿轮箱壳体的法兰面完全贴合,配合密封垫实现腔体的密封防护;法兰面的平面度公差需要控制在0.05mm以内,避免装配后出现密封间隙导致防护失效。壳体上部的弧形轮廓高度,需要匹配上部齿轮的顶端回转半径,预留至少2mm的安全间隙,避免加工误差、装配误差导致齿轮运转时剐蹭壳体内壁。壳体两侧伸出的安装支耳,用于将整个齿轮箱组件固定在稳压器的内部机架上,支耳上的安装孔设计为长圆孔形式,

  能够在装配时提供一定的位置调整量,补偿机架加工、组件装配带来的累计误差,降低装配难度。在实际选型适配过程中,需要重点核对壳体腔体的内部回转半径、轴承座安装孔的中心距、法兰对接面的孔位分布参数,这些参数直接决定了该壳体能否适配对应规格的齿轮传动组。不同于通用型的齿轮箱壳体,这类配套交流稳压器的上齿轮箱外壳不需要承受过大的冲击载荷,但对长期运行的结构稳定性、尺寸一致性要求较高,因此在结构设计时,在轴承安装位、法兰对接位等关键受力位置做了局部加厚处理,而非受力区域则通过减薄壁厚、开设工艺槽的方式降低整体重量,实现结构强度与轻量化的平衡。壳体表面的平整区域可以用于安装标识铭牌、传感检测组件,不需要额外加装安装支架,减少了附属零件的数量。在三维建模过程中,这类壳体的建模需要优先保证各安装孔位的位置精度、腔体轮廓的回转精度,同时要考虑加工工艺的可行性,比如壳体的拔模角度、加工面的预留余量、转角位置的圆角处理,避免设计出的结构无法通过常规钣金成型、机加工工艺实现量产。从实际服役表现来看,符合设计公差要求的上齿轮箱外壳,能够有效降低齿轮传动过程中的振动传导,减少传动噪音,同时为内部齿轮副提供稳定的封闭防护空间,延长整套传动机构的维护周期,降低设备运维成本。在进行结构验证时,需要重点校核壳体在额定载荷下的变形量,保证轴承安装位的最大变形量不超过0.02mm,避免轴系变形导致齿轮啮合精度下降。
