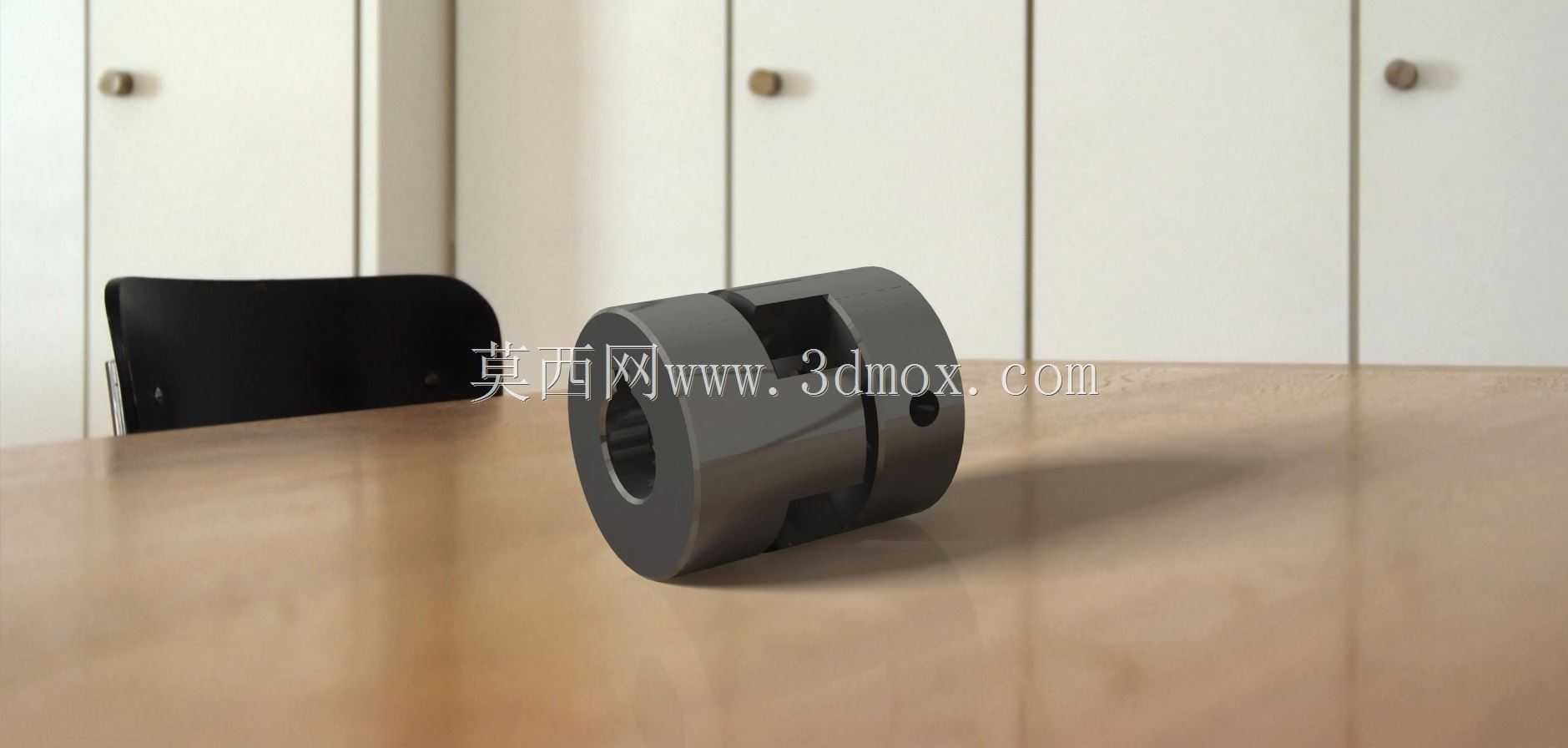

在各类工业传动系统的轴系连接场景中,这类扭转柔性颚式联轴器是应用极为广泛的轴间连接件,常见于泵组、输送设备、中小型机床传动端、风机驱动端等需要补偿两轴安装偏差的动力传输位置,承担着连接主动轴与从动轴、传递旋转扭矩的核心作用,同时可以缓冲传动过程中的小幅冲击,补偿安装过程中不可避免的径向、角向与轴向偏差,避免轴系因对中误差产生额外的附加载荷,延长轴承、密封件等周边易损件的使用寿命。

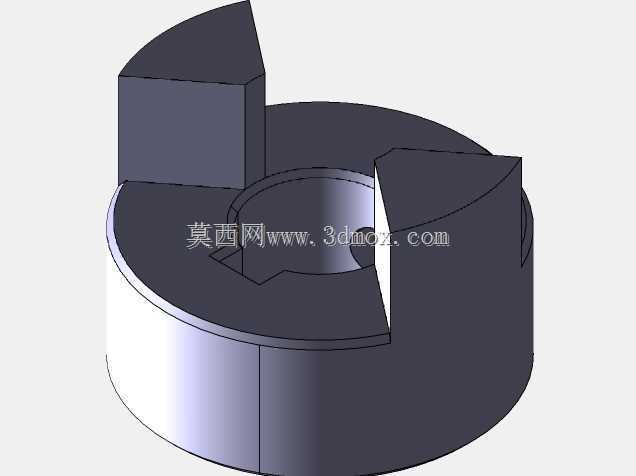

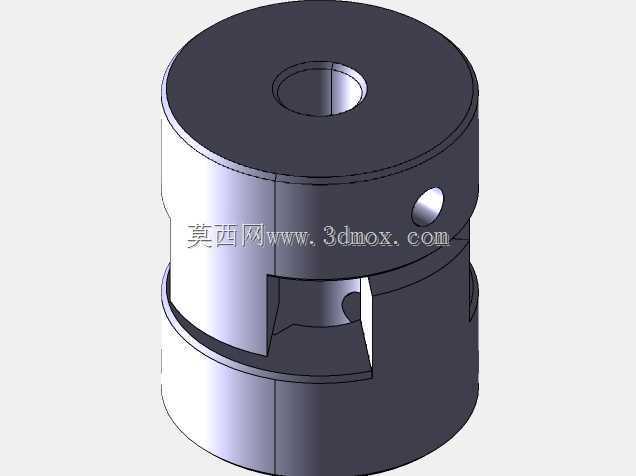

从结构设计逻辑来看,该联轴器采用分体式对称颚型结构,两个金属毂体分别通过键槽与两侧轴端配合固定,中间预留弹性体的安装型腔,金属毂体的颚爪沿圆周均匀分布,爪型轮廓做了圆弧过渡处理,避免应力集中在棱角位置,在传递扭矩时,颚爪的侧面与弹性体紧密贴合,将主动端的扭矩通过弹性体传递到从动端,这种结构没有金属部件的直接硬接触,传动过程中的振动会被弹性体有效吸收,同时当设备出现过载时,弹性体首先发生形变甚至破损,能够在一定程度上保护后端的核心传动部件不受冲击损坏。
建模过程中需要重点关注几个核心尺寸边界:首先是毂体的内孔直径与键槽尺寸,这部分直接决定了联轴器适配的轴径范围,建模时需要严格按照标准键槽的公差要求做尺寸约束,保证与常用轴伸尺寸的互换性;其次是两个毂体的颚爪分布角度与型腔深度,这部分尺寸直接影响弹性体的安装间隙,间隙过大会导致传动回程误差增大,间隙过小则会导致装配困难,甚至在运行过程中挤压弹性体造成过早老化;第三是联轴器的最大外径与总长度,这两个参数是安装边界的核心参考,在做设备整体布局时,需要预留足够的径向安装空间,同时轴向长度要匹配两轴端的预留间距,避免安装后出现轴顶死或者轴向窜动量不足的问题。
从实际选型应用的角度出发,这类联轴器的额定扭矩匹配是首要考虑因素,需要根据驱动端的额定输出扭矩、工况系数来选择对应规格的产品,避免小规格联轴器在大扭矩工况下出现颚爪断裂或者弹性体过快磨损的问题;其次要核算实际安装场景下的两轴偏差量,确认其允许的径向补偿量、角向补偿量、轴向补偿量能够覆盖现场的安装对中误差,不要试图用联轴器的补偿能力来抵消过大的安装偏差,否则会大幅缩短联轴器的使用寿命,同时带来额外的振动噪声。

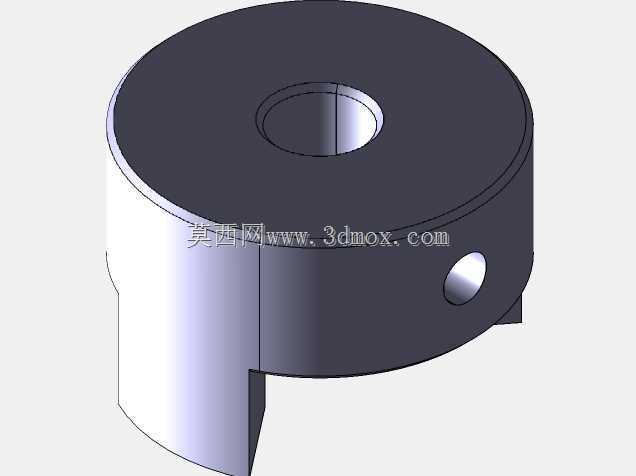

在细节结构处理上,金属毂体的端面做了倒角处理,方便装配时的导向,外圆表面做了均匀的粗糙度处理,部分规格的毂体上会预留顶丝孔,用于轴向锁紧固定,防止运行过程中轴与毂体发生相对窜动;颚爪的受力面做了贴合度优化,保证与弹性体的接触面积足够大,避免局部应力过大导致弹性体局部压溃。不同于刚性联轴器完全无间隙的硬连接特性,这种柔性颚式联轴器不需要极高的安装对中精度,对于现场安装调试的友好度更高,同时结构简单,后期维护更换弹性体时不需要完全移开两端的设备,只需要将两个毂体沿轴向错开一定距离就可以更换中间的弹性元件,维护成本远低于其他结构复杂的联轴器类型。
在传动系统的动力学表现上,这种结构的联轴器扭转刚度适中,既不会因为刚度过大导致冲击直接传递到后端设备,也不会因为刚度过小导致传动响应滞后,对于多数中低速、扭矩平稳的传动场景都有很好的适配性,在一些有正反转切换要求的工况下,弹性体的阻尼特性可以有效缓冲正反转切换瞬间的冲击载荷,减少轴系的冲击疲劳。建模时需要注意两个毂体的结构对称性,保证圆周方向的质量分布均匀,避免高速旋转时出现动不平衡量,对于需要较高转速的应用场景,还要对毂体做动平衡校正的结构预留,保证运行时的稳定性。
