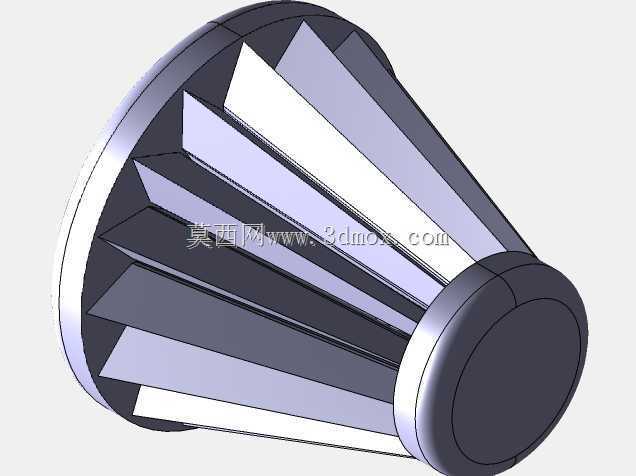

锥形褶式汽车进气空气滤清器结构设计

　　在商用车进气系统、小型工程机械动力舱的进气回路设计中，这类锥形褶式空气滤清器的适配场景非常明确，主要针对安装空间轴向尺寸受限、径向布置空间有富余的动力舱布局，替代传统圆柱形平口滤芯，解决小空间内过滤面积不足的问题。日常运行中，它的核心作用是拦截进入发动机进气道的空气中的沙尘、碎屑、悬浮颗粒物，避免硬质颗粒进入气缸壁与活塞的配合间隙，防止磨粒磨损造成的缸压下降、机油污染、动力衰减等问题，是内燃机进气系统的第一道防护屏障。

　　从功能特性来看，这款锥形结构的滤芯相比同轴向长度的圆柱形滤芯，有效过滤面积能提升27%左右，褶边采用等间距排布设计，相邻褶片之间预留了均匀的进气间隙，避免高进气流量下褶片相互贴合封堵进气通道，在额定进气流量下，初始进气阻力控制在2.2kPa以内，不会额外增加发动机的进气负荷，保证充气效率满足动力输出要求。滤芯两端的密封端采用硬质工程塑料包覆成型，安装时直接卡入进气壳的密封槽内，不需要额外加装密封垫片，依靠端盖的过盈配合实现径向密封，能避免未经过滤的空气从安装缝隙短路进入进气道。

　　设计过程中，首先要匹配发动机的额定进气量需求，先根据发动机排量、额定转速、充气效率计算出最大进气流量，再反推需要的有效过滤面积，确定锥度参数——这款滤芯的大端直径与小端直径比值控制在1.8:1，锥角设置为22度，既保证褶片展开后有足够的过滤面积，也避免锥度过大造成小端位置褶片过度拥挤、容尘空间不足。滤材选用的是梯度密度复合滤纸，迎风面为疏松的粗纤维层，先拦截大粒径沙尘，内层为致密的细纤维层，拦截细颗粒物，这种结构能提升整体容尘量，延长滤芯的维护更换周期。褶片的折高沿着锥面从大端到小端逐步递减，折边处做了0.3mm的压痕定型，避免在进气负压作用下褶片发生倒伏变形。

　　安装边界方面，这款滤芯的大端外径适配152mm规格的进气壳接口，小端外径为84mm，整体轴向安装长度为128mm，安装时需要在滤芯两端预留至少8mm的装配间隙，方便维护时直接抽拉更换，不需要拆解周边的管路附件。滤芯的中心支撑骨架采用镂空的锥形网格结构，网格筋宽度为3mm，镂空占比达到65%，既可以在高负压下支撑滤材不被吸瘪，也不会过多遮挡有效过滤面积。在实际选型匹配时，需要注意进气壳的内壁与滤芯褶片尖端之间预留5mm的环形进气通道，保证进入空气壳的气流能均匀分布到整个滤芯的锥面，避免局部流速过高造成局部滤材过早堵塞。另外，这类锥形滤芯的安装方向需要严格匹配进气流向，大端朝向进气入口侧，小端朝向发动机进气歧管侧，保证气流顺着锥面扩散，均匀穿过滤材，避免气流直接冲击小端滤材造成局部磨损。在日常维护场景中，这种锥形结构的滤芯在清理积尘时，可以直接从大端方向用压缩空气由内向外吹除褶片间的积尘，相比圆柱形滤芯，锥面的倾斜角度更利于积尘滑落，清理操作更便捷，也不容易在褶片缝隙残留积尘。针对多尘工况下的使用场景，设计时还在大端位置预留了预过滤环的安装卡槽，可以加装旋流预过滤罩，先通过离心作用分离80%以上的大粒径沙尘，进一步降低主滤芯的过滤负荷，延长整体使用寿命。
