交流稳压器用行星齿轮传动结构

　　这套行星齿轮传动结构，主要配套交流稳压设备的调压驱动环节使用，在稳压系统的动力传递链路里承担减速增扭、匹配驱动端与调压执行端转速差的核心作用。日常运行中，稳压设备需要根据输入电压波动实时调整调压机构位置，驱动端电机输出转速高、扭矩小，无法直接带动调压部件完成精准位移，这套行星齿轮组就布置在驱动电机与调压执行机构之间，将电机的高转速低扭矩输出转化为低转速大扭矩的动力输出，保证调压动作平稳、定位精准，避免出现调压过冲或者响应滞后的问题。

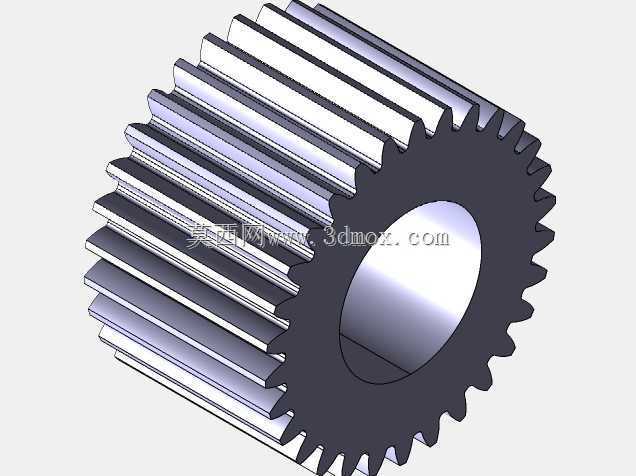

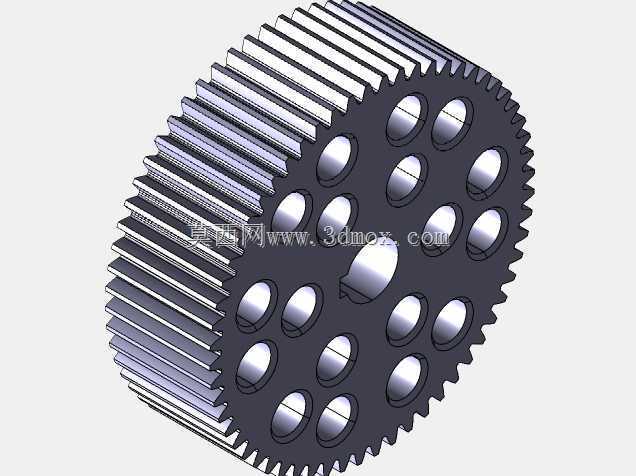

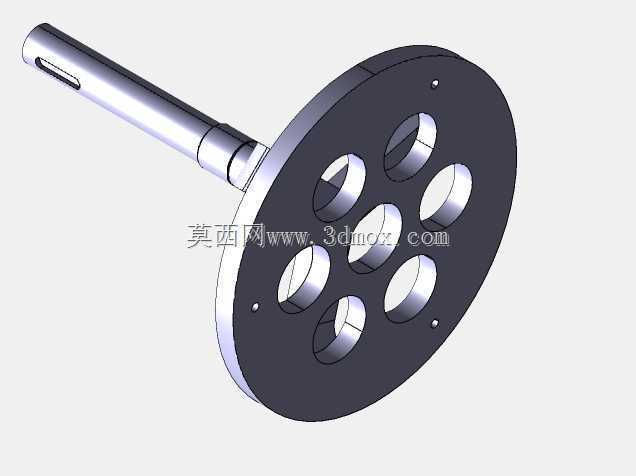

　　从结构设计来看，这套行星齿轮组采用了经典的NGW型行星传动布局，内置太阳轮、三个均匀分布的行星轮、固定内齿圈以及行星架输出结构，输入轴与太阳轮同轴连接，动力输入后太阳轮带动三个行星轮同时啮合转动，行星轮在固定内齿圈的约束下沿内齿圈公转，同时带动行星架将动力从输出轴传出，这种布局相比普通定轴齿轮传动，在相同传动比条件下体积更小、承载能力更强，同轴输入输出的结构也更方便在稳压设备的紧凑腔体内完成安装，不需要额外布置偏置的传动链路，能有效压缩整个驱动模块的占用空间。

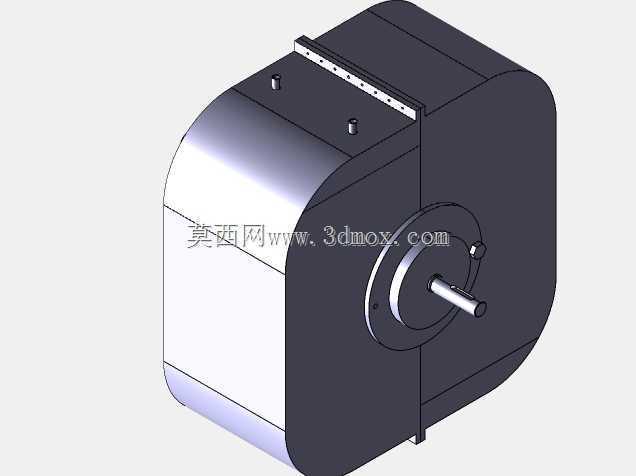

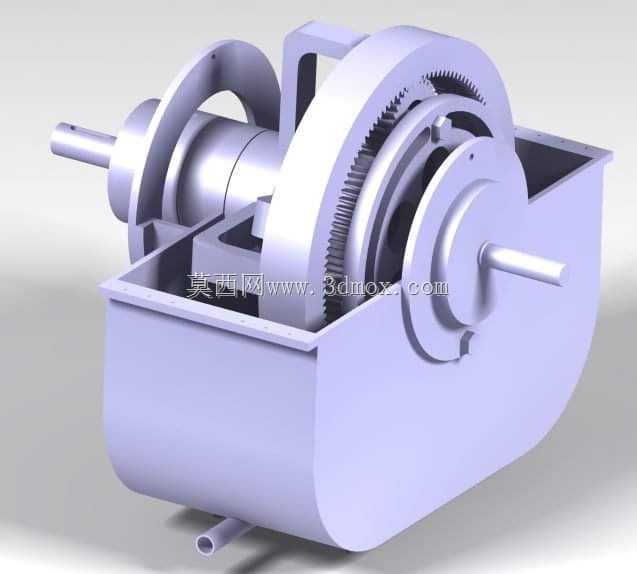

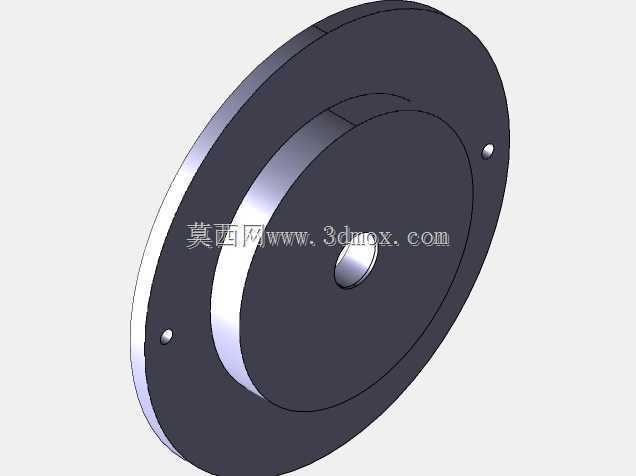

　　设计过程中优先考虑了安装边界的适配性，整个齿轮组的外壳采用下半部分敞口适配安装基座、上半部分包覆齿轮啮合腔的结构，输入轴从壳体一侧伸出对接驱动电机，输出轴从另一侧伸出对接调压执行件，壳体底部预留了安装定位的凸台与通孔，能直接固定在稳压器的内部安装架上，不需要额外设计转接支架。齿轮啮合腔的壳体侧壁做了加厚处理，既可以承受齿轮传动过程中产生的径向载荷，也能避免长期运行后壳体出现形变导致齿轮啮合间隙变大、传动精度下降的问题。三个行星轮通过销轴均匀固定在行星架上，每个行星轮与销轴之间都预留了润滑脂存储腔，装配时填充高温润滑脂后可以实现长期免维护运行，不需要频繁加注润滑剂，适配稳压设备长期连续运行的使用需求。

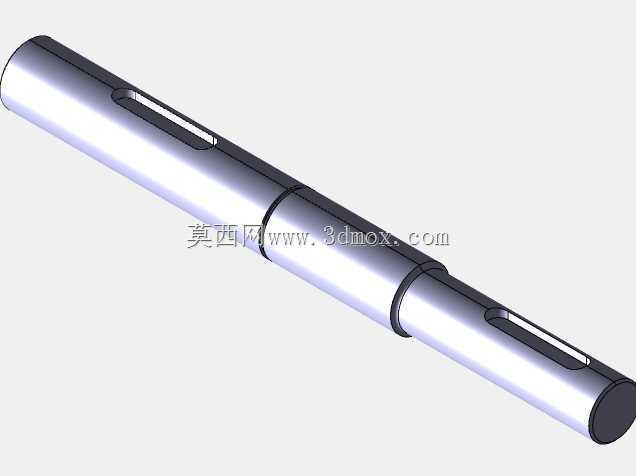

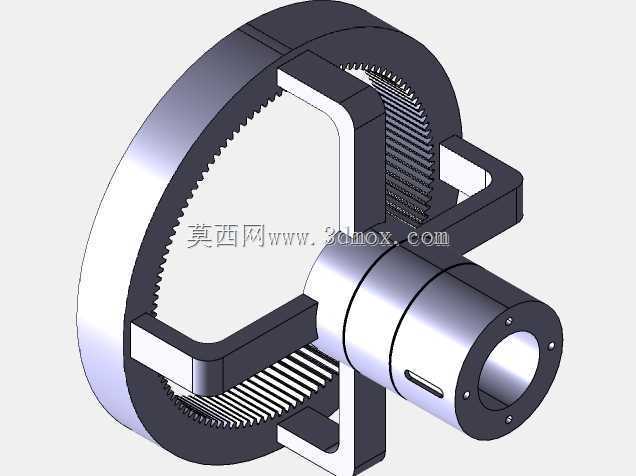

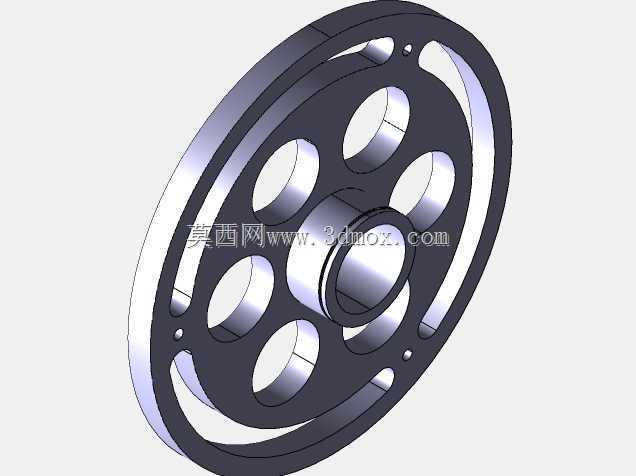

　　实际应用场景里，这类行星齿轮组除了配套交流稳压器使用，也可以在其他需要小体积大传动比减速传动的低压电气设备、小型自动化执行机构中使用，只要输入输出轴的安装尺寸、传动扭矩参数匹配，就可以直接替换同规格的传动部件。设计时对齿轮的啮合侧隙做了严格控制，侧隙控制在0.02mm到0.05mm之间，既保证齿轮转动过程中不会因为热胀出现卡滞，也能保证传动过程中的回程误差足够小，让调压机构的位置控制精度达到设计要求，避免因为传动间隙导致电压调整出现偏差。输入输出轴的轴端都做了标准的轴径与键槽设计，对接配套的联轴器或者传动件时不需要额外做二次加工，能直接完成装配。整个齿轮组的外轮廓没有突出的尖锐结构，所有棱边都做了倒角处理，装配过程中不会划伤操作人员，也不会在设备内部刮碰其他布线或者元器件。壳体的结合面做了平面度精加工，装配后配合密封垫可以防止润滑脂渗漏，避免润滑脂溢出污染稳压器内部的电气元件，引发绝缘故障。行星架采用整体式结构设计，相比分体式铆接的行星架，整体结构的抗扭强度更高，在遇到负载突变的情况时不会出现行星轮销轴移位的问题，传动可靠性更强。内齿圈与壳体采用过盈配合加定位销的固定方式，保证内齿圈在长期承受齿轮啮合的反作用力时不会出现转动或者位移，维持传动比的稳定。
