星型气缸排布径向动力装置结构设计

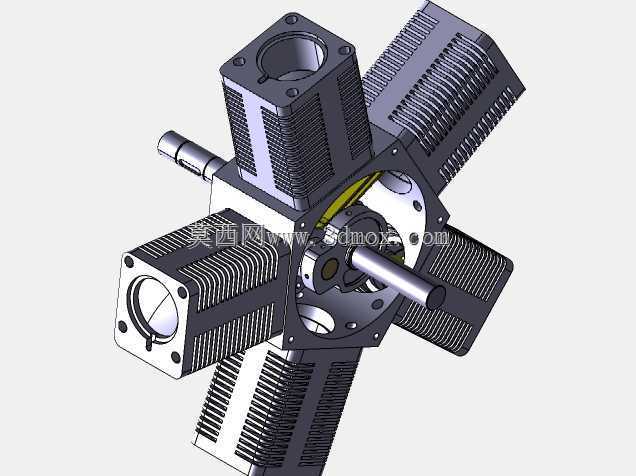

　　在小型通航动力、特种作业装备动力单元的选型场景里，径向排布的动力装置始终占据着不可替代的位置，这类结构最早在航空活塞动力领域得到大规模应用，核心优势在于单位重量下的功率输出密度更高，曲轴长度更短，整机刚性表现优于直列排布的同排量动力单元。这套径向动力结构采用五缸径向均匀排布设计，五个气缸以曲轴轴线为中心呈72度夹角均匀分布，每个气缸的散热鳍片都沿气缸轴向做等距阵列设计，鳍片厚度与间距经过热负荷校核，能够在风冷工况下保证气缸壁温度均匀，避免局部热变形导致的活塞卡滞问题。从结构设计逻辑来看，径向排布的核心是缩短动力传递路径，每个气缸的连杆都直接铰接在曲轴的曲柄销上，相比直列发动机的多曲柄销结构，曲轴的加工难度更低，

　　动平衡调校的冗余量更大，五个气缸交替做功的过程中，曲轴受到的径向冲击力能够被相邻气缸的做功冲程部分抵消，整机运转时的振动幅度更小，对安装基座的抗振要求更低。安装边界方面，这套动力单元的主体外轮廓以曲轴输出轴为中心，五个气缸的外端面构成的外接圆直径为核心安装尺寸，输出轴从机体前端伸出，轴端预留了键槽与轴端螺纹孔，能够直接连接联轴器、皮带轮或者螺旋桨负载，机体后端的端盖上预留了均匀分布的安装螺孔，可直接固定在设备的安装支架上，不需要额外设计转接法兰，适配小型固定翼无人机、轻型特种作业车辆、便携应急动力站的安装空间要求。每个气缸的缸体与曲轴箱之间采用止口定位加螺栓紧固的连接方式，缸套与缸体之间采用过盈配合，保证热态下的连接可靠性，

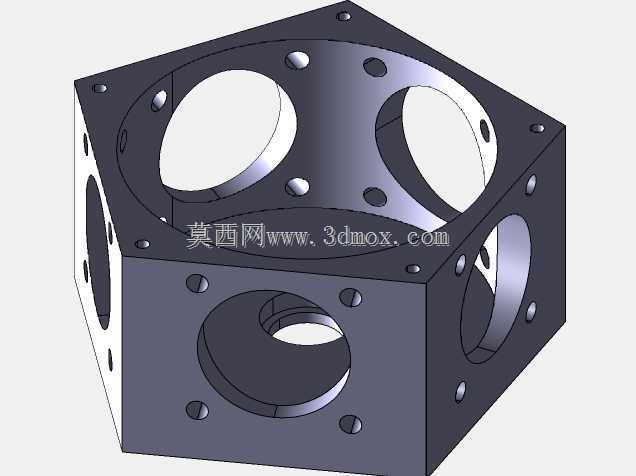

　　活塞采用裙部减摩涂层设计，活塞环采用三道环结构，两道气环保证燃烧室密封，一道油环负责刮除缸壁多余润滑油，减少机油消耗量。曲轴箱部分采用分体式设计，前后箱体通过定位销定位后用螺栓紧固，箱体内部预留了润滑油道，能够将润滑油输送到曲轴轴承、连杆大头衬套等摩擦副位置，保证高转速运转下的润滑可靠性，箱体侧面预留了润滑油加注口与油位观察孔，日常维护时不需要拆解机体即可完成润滑油更换与油位检查。从功能特性来看，这套径向动力装置的做功间隔角均匀，五缸交替做功时曲轴输出的扭矩波动更小，搭配轻量化的飞轮即可保证动力输出平稳，相比同排量的单缸动力单元，运转平顺性提升明显，不需要搭配大质量的减震组件即可稳定工作。在实际应用场景中，

　　这类径向结构除了传统的航空动力场景，还可适配小型应急发电机组、山地作业便携动力设备、特种无人艇动力单元，尤其是在对整机重量、安装径向尺寸有严格限制的场景下，短曲轴、高刚性的结构优势能够充分发挥，不需要额外预留过长的轴向安装空间，能够在紧凑的设备舱内完成布置。设计过程中针对风冷工况做了专门优化，每个气缸的散热鳍片都朝向外侧，气流能够直接冲刷所有散热面，不需要额外设计复杂的导流风道即可满足散热需求，在低速大负载工况下，也能保证气缸温度维持在合理区间，避免过热导致的动力衰减。连杆组件采用工字型截面设计，在保证结构强度的前提下尽可能降低往复运动部件的重量，减少曲轴运转时的惯性力，降低轴承负荷，延长整机的大修间隔周期。气缸盖部分集成了进排气接口与安装座，可直接适配化油器或者电喷系统的进气组件，排气接口采用标准法兰结构，能够直接连接排气消音组件，不需要额外做转接设计。整机的所有密封面都采用密封槽加耐油橡胶密封圈的设计，避免润滑油渗漏，同时能够阻挡外界粉尘进入箱体内部，适配野外多尘的作业环境，减少日常维护的频次。
