四缸发动机排气歧管结构设计

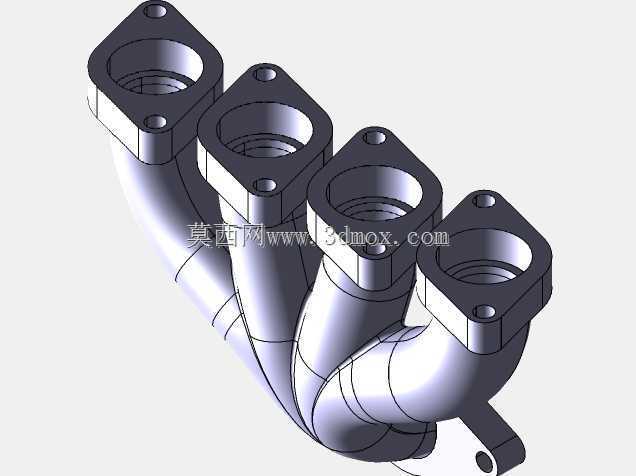

　　在往复式内燃机的进排气系统设计中，排气歧管是连接气缸盖排气口与排气后处理系统的核心导流部件，其结构合理性直接影响发动机的排气效率、各缸排气均匀性、泵气损失水平，甚至会对发动机的动力输出特性、排放表现以及周边零部件的热负荷产生连锁影响。这款四缸机型配套的排气歧管，采用四合一等长渐变管路结构，四个进气法兰分别对应直列四缸发动机的排气道出口，每个法兰面都设计有两个定位安装孔，孔位公差严格匹配气缸盖排气侧的安装基准，装配时通过金属密封垫片实现端面密封，避免高温高压排气泄漏，同时法兰的厚度经过反复校核，能够承受螺栓预紧力带来的压应力，长期在高温交变工况下不会出现翘曲变形导致的密封失效问题。从管路走向来看，四个支管从进气法兰出发后，

　　按照点火顺序对应的排气脉冲间隔进行曲率设计，避免相邻气缸的排气气流在管路内形成干涉扰流，减少排气背压。支管的弯曲半径经过流体仿真优化，既保证了管路内壁的顺滑过渡，减少气流转弯时的阻力损失，又控制了整体的横向与纵向安装尺寸，能够适配发动机舱内的布局边界，不会与周边的发电机、起动机、冷却管路等部件发生运动干涉。管路汇合处采用渐缩式集合结构，将四个支管的气流平稳导入总排气出口，出口端的法兰结构用于连接三元催化器或者涡轮增压器的进气端，法兰的密封面平面度要求控制在0.1mm以内，保证高温下的密封可靠性。在壁厚设计上，歧管主体采用等壁厚设计思路，兼顾铸造工艺性与热变形均匀性，壁厚过薄会导致结构强度不足，在发动机振动与热冲击下容易出现开裂，

　　壁厚过厚则会增加整机重量，同时加大热容量，延长冷启动时的三元催化器起燃时间，不利于排放控制。设计过程中需要重点考虑热膨胀的补偿问题，由于歧管工作时从常温到排气高温的温差可达数百摄氏度，管路的弯曲走向本身就具备一定的热变形补偿能力，能够吸收热胀冷缩带来的尺寸变化，避免在安装连接位置产生过大的热应力。从安装边界来看，这款歧管的四个进气法兰端面处于同一平面，与气缸盖排气侧的安装面完全贴合，整体的安装高度、管路外轮廓的最大包络尺寸都经过严格校核，能够在发动机装配线上实现顺利吊装，不需要额外调整周边部件的位置。在实际使用场景中，排气歧管需要长期承受600-900摄氏度的高温排气冲刷，同时承受发动机运行带来的振动载荷，

　　因此结构上在管路的弯折位置、法兰与管路的连接位置都做了圆弧过渡处理，减少应力集中点，避免长期使用后出现疲劳裂纹。另外，歧管的内壁光滑度也有明确要求，铸造后的内壁残留的飞边、毛刺需要经过清理打磨，减少气流通过时的紊流，降低排气阻力，同时避免杂质脱落进入后处理系统造成载体损坏。对于自然吸气机型来说，低背压的歧管设计能够提升高转速区间的充气效率，而对于增压机型，合理的管路设计能够更好地利用排气脉冲能量推动涡轮工作，提升涡轮响应速度。这款歧管的结构设计充分考虑了量产的工艺可行性，所有的拔模角度、圆角设计都符合金属型铸造或者砂型铸造的工艺要求，不需要复杂的后续加工就能够达到尺寸精度要求，有效控制量产成本。在装配环节，每个安装孔的位置度公差都经过严格管控，能够保证在流水线装配时螺栓顺利穿入，不会出现孔位错位导致的装配应力，同时法兰面的密封筋设计能够提升垫片的密封比压，在轻微的平面度误差下依然能够保证密封效果。
