星型布局多缸径向发动机结构设计

项目分类:发动机 发布时间:2024-10-08 ID:780356
  • 星型布局多缸径向发动机结构设计
  • 星型布局多缸径向发动机结构设计
  • 星型布局多缸径向发动机结构设计
  • 星型布局多缸径向发动机结构设计
  • 星型布局多缸径向发动机结构设计
  • 星型布局多缸径向发动机结构设计
  • 星型布局多缸径向发动机结构设计
  • 星型布局多缸径向发动机结构设计
  • 星型布局多缸径向发动机结构设计
  • 星型布局多缸径向发动机结构设计
  • 星型布局多缸径向发动机结构设计
  • 星型布局多缸径向发动机结构设计
  • 星型布局多缸径向发动机结构设计

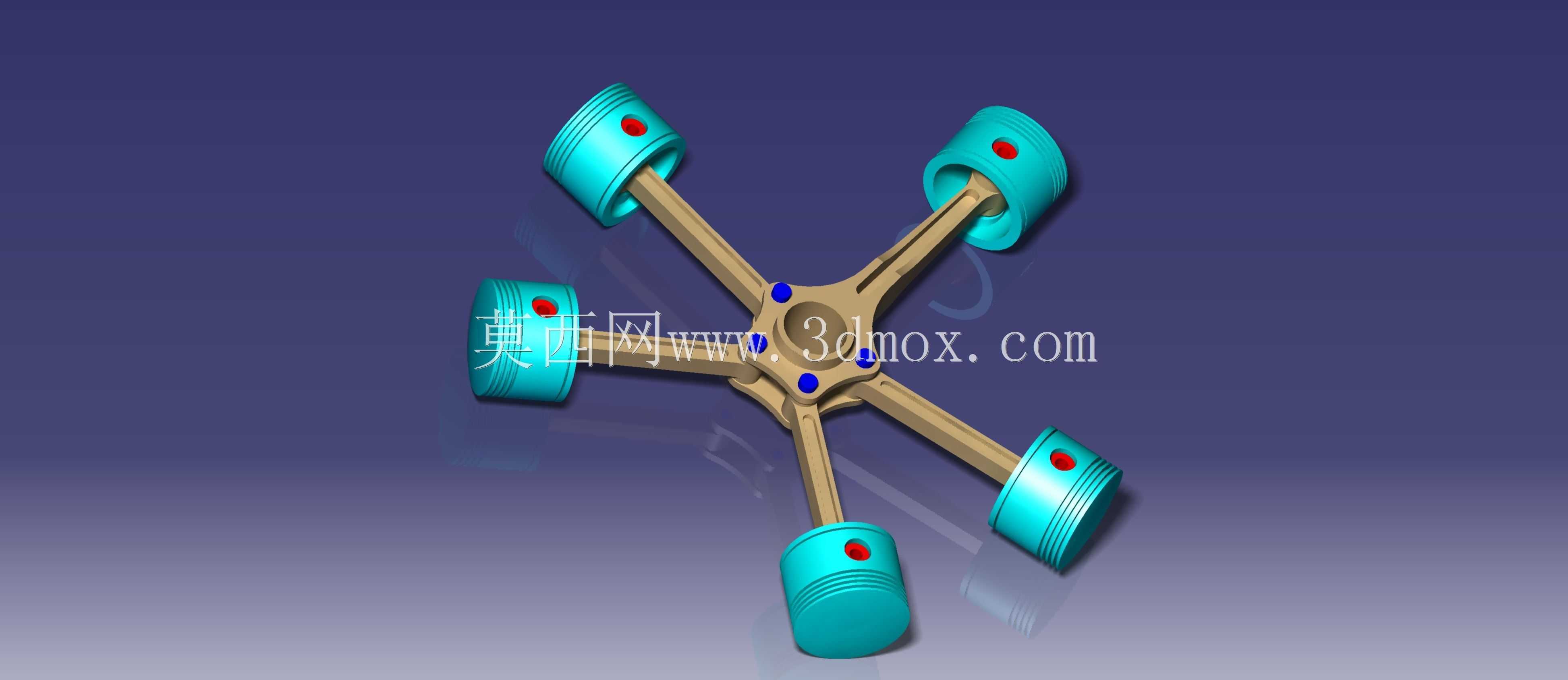

  做动力总成结构设计的同行大多清楚,径向发动机的布局逻辑和直列、V型机型完全是两个思路,这类早年广泛应用在航空活塞动力领域的结构,现在在小型通航设备、特种作业无人动力平台、复古航空复刻项目里依然有不可替代的应用价值。这套径向排布的多缸动力结构,核心是围绕中心曲柄轴做圆周等分布局,所有活塞的连杆共同铰接在中心曲柄销上,和直列发动机每缸对应独立曲柄销的设计差异极大,这种布局最直接的优势就是能在极小的轴向尺寸内集成多缸排量,整机轴向长度甚至不到同排量直列四缸机的三分之一,对于安装轴向空间受限的动力场景,比如轻型飞机的机头安装位、小型气垫船的动力舱、特种履带机器人的动力单元,这种紧凑性是其他布局结构很难实现的。

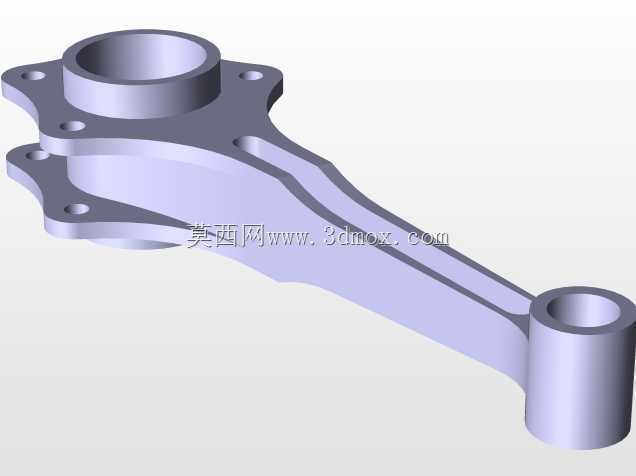

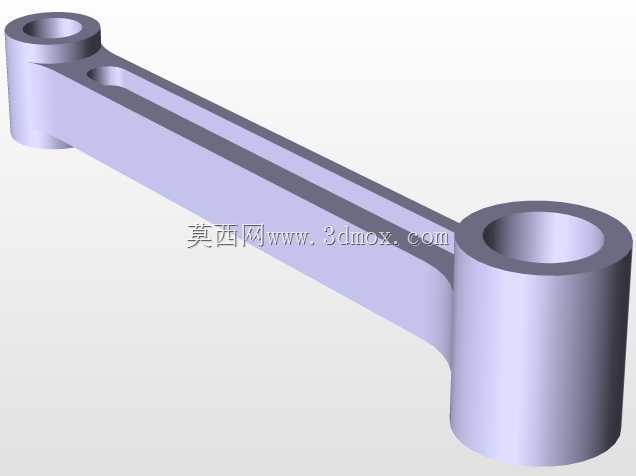

  从实际功能特性来看,这套结构的做功间隔角比同缸数直列机型更小,五缸布局下每72度曲轴转角就有一个缸进入做功行程,动力输出的平顺性远优于同缸数的直列结构,不需要额外加装大质量的飞轮来稳定转速,能进一步降低整机的自重占比。设计过程中首先要解决的是连杆铰接的干涉问题,因为所有连杆都要汇聚到中心的一个曲柄销上,主连杆和副连杆的铰接点位置、连杆杆身的截面尺寸都要经过运动仿真校核,要保证曲轴转动全行程内,所有连杆之间、连杆和中心曲轴箱内壁之间都不会出现运动剐蹭,活塞在上止点和下止点位置时,连杆摆角不能超过工程允许的12度阈值,否则会加剧活塞销和缸套的偏磨,缩短整机的大修间隔。

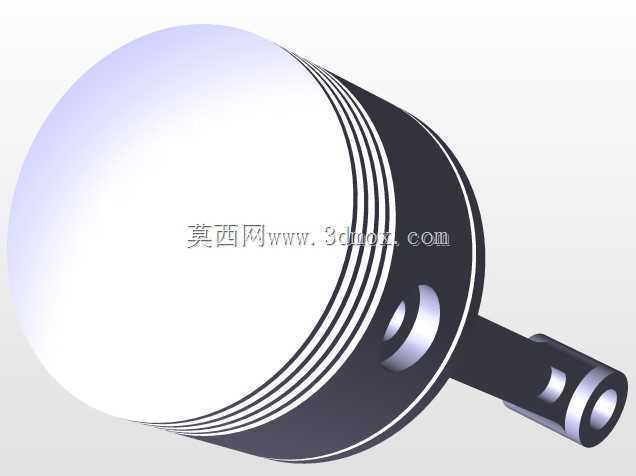

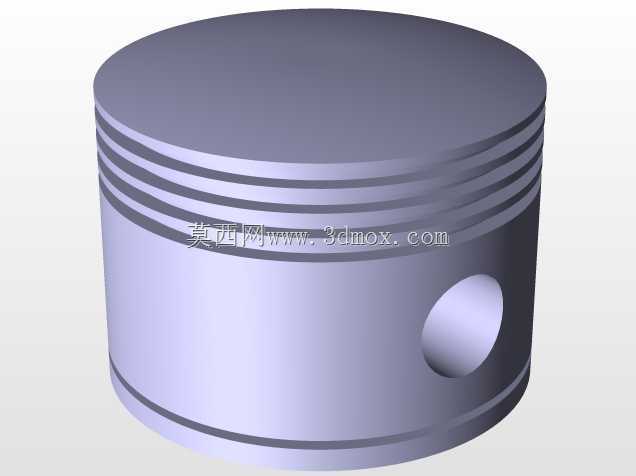

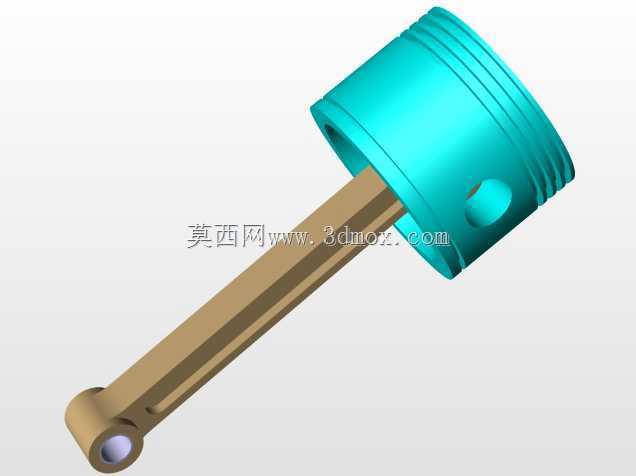

  活塞组件的设计上,采用了轻量化的筒形活塞结构,活塞销座做了偏心偏移处理,抵消做功瞬间活塞对缸套的侧击力,活塞环槽的位置和宽度匹配常规的气环、油环组合,保证缸内密封和润滑油回油的顺畅。缸体围绕中心曲轴箱做放射状等角度分布,每个缸套的安装定位止口都和中心曲轴轴承孔做位置度公差约束,保证所有缸的中心轴线都准确交汇在曲柄销的运动平面上,避免出现缸套偏斜导致的活塞卡滞问题。安装边界方面,这类径向发动机的安装法兰通常布置在曲轴箱的后侧端面上,法兰的止口尺寸和螺栓孔位匹配通用的通航动力安装标准,输出轴从法兰中心伸出,可以直接连接螺旋桨减速器或者其他负载传动组件,整机的径向轮廓尺寸围绕中心轴做圆周分布,安装时只需要预留出活塞运动的径向空间,不需要像直列发动机那样预留单侧的缸体布置空间,对于直径方向有安装余量、轴向空间紧张的设备舱来说适配性极强。

  实际应用中,这类结构的润滑系统设计和直列机型也有区别,因为缸体是放射状分布,部分缸体在运行时会处于倒置或者倾斜状态,不能依靠重力实现机油回流,所以曲轴箱内部的机油道设计要配合强制润滑结构,保证每个活塞销、连杆铰接点、曲轴轴承位置都能得到持续的机油供给,避免干磨故障。冷却风道的设计可以顺着径向缸体的间隙布置,飞行状态下的迎面风可以直接吹过每个缸体的散热鳍片,不需要额外布置复杂的冷却管路,这也是早年航空领域大量选用这类结构的核心原因之一。在做三维建模的过程中,所有运动部件的配合间隙都要按照实际工程公差预留,活塞和缸套的间隙、连杆衬套和销的配合间隙、曲轴轴承的游隙都要符合内燃机设计的规范要求,运动仿真环节要完整覆盖曲轴转动720度的全工作循环,逐一检查每个部件的运动轨迹,确认没有干涉点之后才能进入后续的工程图输出环节。对于需要做小型动力单元选型、或者做航空动力结构教学演示的场景,这套结构的三维模型能直观展示径向发动机的核心运动逻辑,帮助设计人员快速理解星型动力的布局特点,缩短前期方案论证的时间。
