紧凑型高压断路器电缆连接结构设计

　　在城市核心区配电房、紧凑型箱变、地下管廊供电节点这类空间余量极度受限的应用场景里，高压侧开关设备的安装空间往往被压缩到常规尺寸的三分之二甚至更小，常规高压断路器的外接电缆接头往往需要额外预留弯折、操作的冗余空间，很容易出现安装干涉、后期运维操作空间不足的问题，这款高压断路器的连接端结构正是针对这类痛点做的定向优化。从实际使用场景来看，这类高压断路器主要承担10kV及以下电压等级配电回路的过载、短路保护功能，在回路出现故障电流时能够快速切断电路，避免故障范围扩大，而其端部的电缆连接结构直接决定了现场安装的效率、长期运行的防护可靠性。从结构设计逻辑来看，这款产品的连接端采用了集成式滑块锁紧结构，摒弃了传统接头需要多颗螺栓紧固、

　　对位繁琐的设计，电缆端的配套接头插入设备接口后，通过接口处的滑动锁紧块即可实现径向与轴向的双重固定，现场安装时不需要额外携带扭矩扳手逐颗打紧螺栓，单人即可完成电缆接驳操作，单根电缆的安装时间相比传统结构能缩短60%以上，尤其适合地下管廊、高空台架这类操作空间局促、作业姿态受限的施工场景。防水密封层面，设计阶段就考虑了未配合状态下的集管防护需求，接口内部设置了多层嵌套式密封胶圈，当电缆接头未插入时，接口处的自密封结构能够自动闭合，避免施工过程中灰尘、水汽、杂物进入设备内部的绝缘腔体，哪怕是在户外露天施工遇到突发降雨，也不会因为接口临时敞开导致内部绝缘件受潮，大幅降低了施工过程中的设备防护风险，而当接头插入到位后，

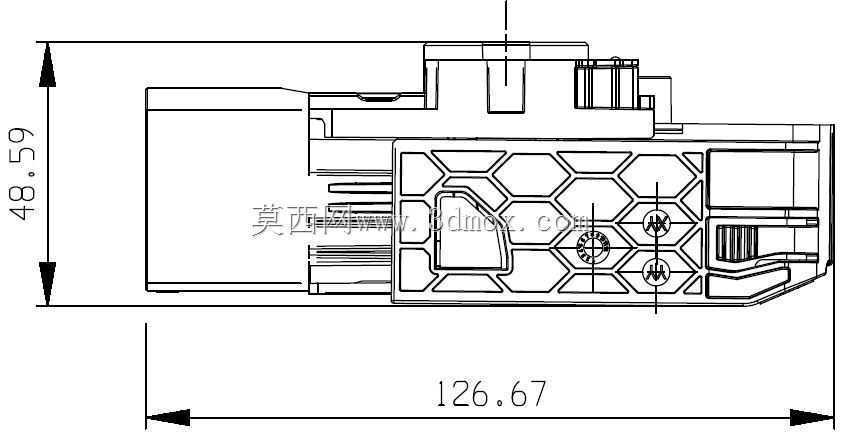

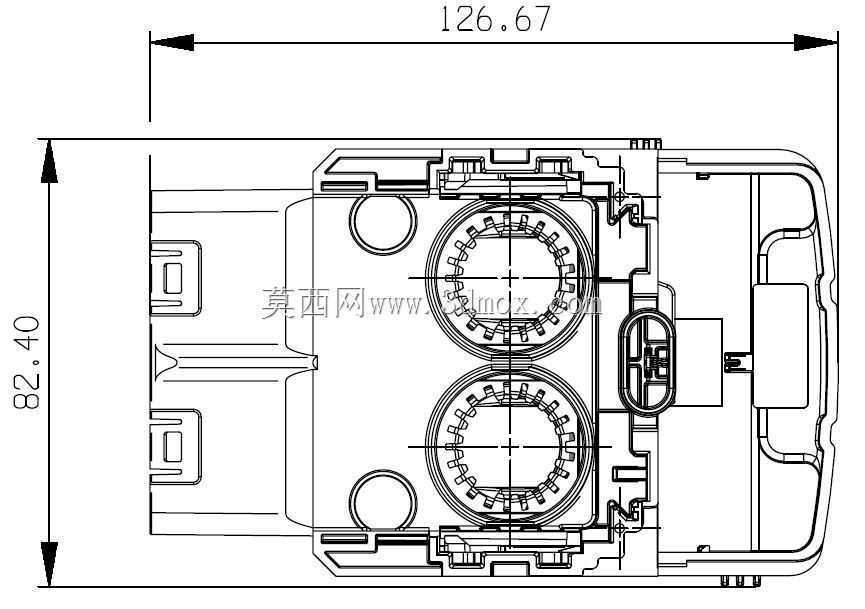

　　多层胶圈会分别贴合接头的不同圆柱面，形成三道独立的密封防线，能够达到IP67级别的防水能力，哪怕是在易积水的地下配电井、沿海高湿高盐雾的户外配电场景下，也能长期保证接口处的绝缘性能稳定，不会因为密封失效引发沿面放电、绝缘击穿等故障。从外形尺寸与安装边界来看，整个连接端的外轮廓做了圆弧过渡与切边处理，整体径向尺寸比同电流等级的常规断路器接头缩小了22%，轴向长度缩短了18%，在并排布置多回路断路器的柜体内，相邻设备之间的最小安装间距可以压缩到15mm，不需要预留传统结构所需的螺栓操作空间，能够让紧凑型环网柜的回路数在相同柜体尺寸下提升30%左右。结构建模过程中，针对滑块锁紧机构做了多次运动仿真验证，确保滑块在滑动行程内不会出现卡滞，

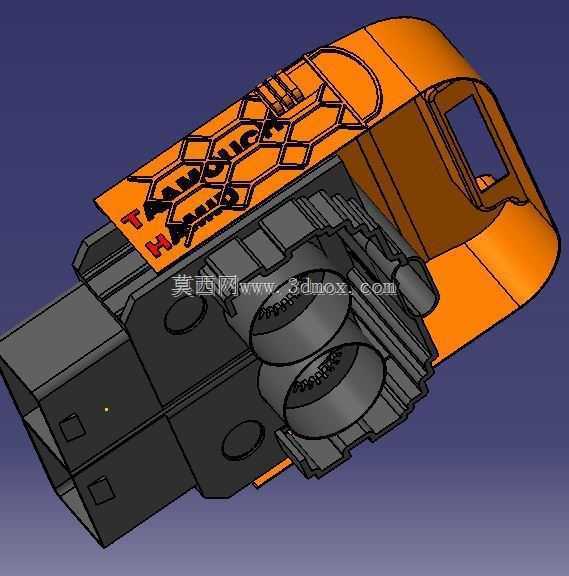

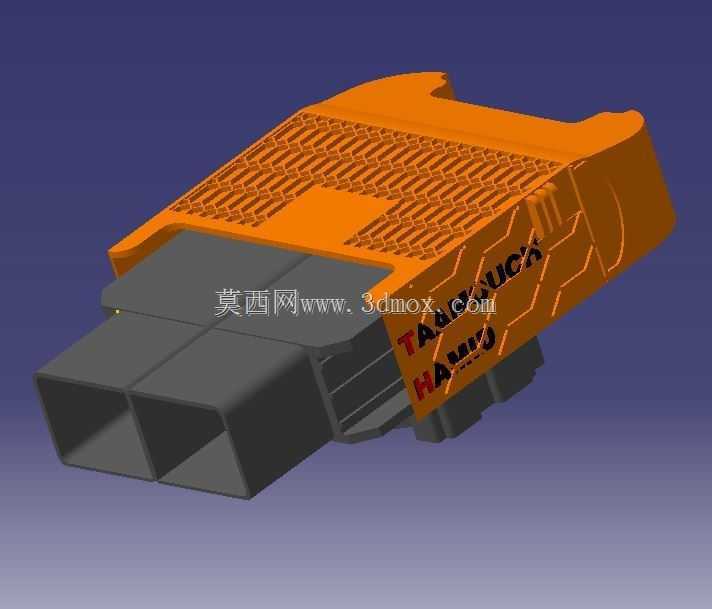

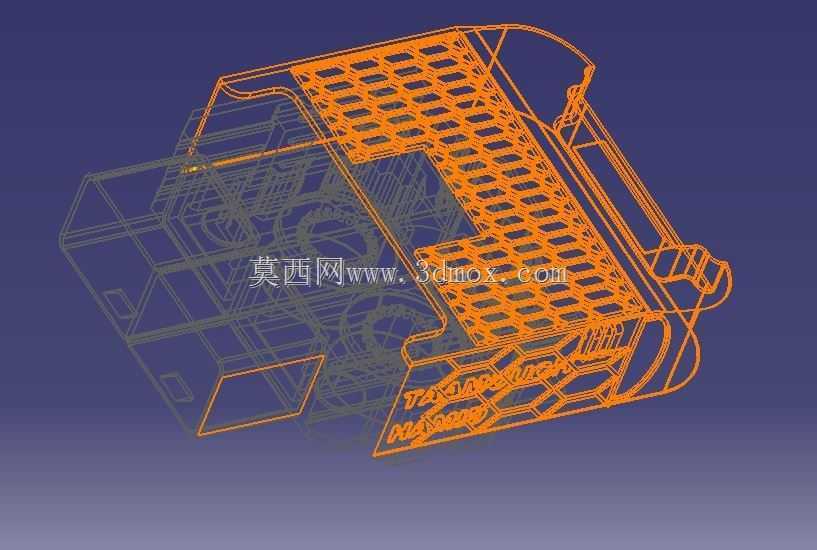

　　锁紧状态下能够承受1200N的电缆轴向拉脱力，满足配电线路在短路电动力作用下的结构强度要求，同时对接头插入的导向结构做了锥面引导设计，哪怕是现场施工人员视线受阻的情况下，也能快速将电缆接头对准接口插入，避免硬插导致的密封胶圈切边损坏。外壳的橙色防护盖采用了阻燃耐候的工程塑料材质，既能够在设备运输、存储过程中保护内部的金属接口与密封结构不受磕碰损伤，其表面的防滑纹理也方便施工人员在戴绝缘手套的情况下快速拆卸防护盖，不需要借助额外工具。内部的导电接触件采用了环形弹簧触指结构，相比传统的片状触指，接触电阻更低、通流能力更强，在额定电流下的温升比行业标准要求低15K，能够有效降低长期运行的能耗，同时触指的接触压力均匀，不会因为长期运行出现接触点氧化、局部过热的问题。整个结构的设计完全围绕紧凑安装、快速施工、高防护等级这三个核心需求展开，没有冗余的结构件，所有的外形轮廓都经过安装干涉校验，能够适配市面上绝大多数紧凑型环网柜、箱式变电站的安装尺寸要求，在三维建模过程中，所有的配合公差都按照高压电气设备的行业标准做了预留，密封件的压缩量控制在25%-30%的合理区间，既保证密封效果，又不会因为压缩量过大导致胶圈过早老化失效，滑块机构的配合间隙控制在0.2mm-0.3mm之间，既保证滑动顺畅，又不会出现间隙过大导致的锁紧定位偏差。
