对夹式螺栓锁紧固定结构三维设计

　　这款对夹式螺栓锁紧结构，主要应用在需要快速开合、径向抱紧固定的工业场景中，常见于管状构件的临时锁止、检修口快速封固、小型工装夹具的定位锁紧环节，区别于传统螺纹旋合的长行程锁止，该结构通过横向螺栓的旋进带动两侧夹瓣做径向收拢，能够在极短的操作行程内完成对被夹持件的抱紧与释放，大幅降低频繁拆装场景下的操作耗时。从实际使用场景来看，这类锁紧结构常出现在车间管线维护的快速固定工位、小型实验设备的管件对接位置、以及部分需要频繁开启的防护舱体锁止点位，相比卡扣式连接，它的锁紧力可以通过螺栓的旋紧力矩进行线性调节，不会因为长期使用出现卡扣磨损导致的锁止失效问题，相比全周抱箍结构，它的安装空间占用更小，不需要在被固定件周围预留整圈的操作空间，

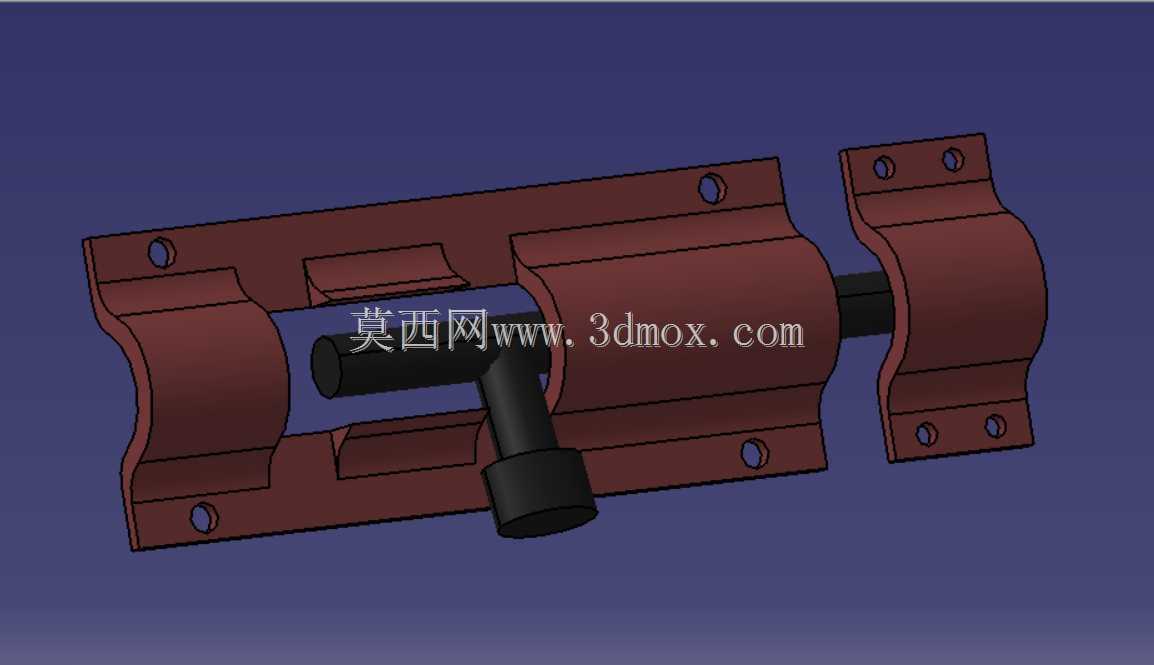

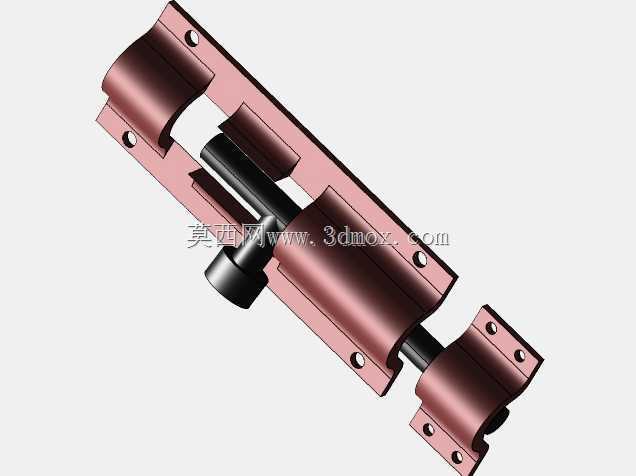

　　仅需在单侧预留螺栓操作空间即可完成锁紧与松脱动作。从功能特性上看，该结构分为固定夹座与活动夹瓣两个核心部分，固定夹座上预留了四个安装通孔，可以通过螺栓将整个锁体预先固定在安装基准面上，活动夹瓣与固定夹座的内弧面同轴，当横向锁紧螺栓旋进时，活动夹瓣沿着螺栓轴向向固定夹座方向平移，两个半圆弧面共同形成对中间圆柱形构件的抱紧力，螺栓端部的圆柱头设计可以避免旋紧过程中螺栓与活动夹瓣出现卡滞，保证夹瓣平移过程的顺畅度。设计过程中，首先需要根据被夹持管件的公称直径确定两个夹瓣的内弧曲率半径，预留0.2到0.5毫米的装配间隙，避免抱紧过程中出现夹瓣与管件表面的硬摩擦刮伤；夹瓣两侧的导向边做了15度的倒角处理，一方面可以在装配时起到导向作用，

　　快速对齐被夹持件，另一方面能够减少应力集中，避免长期受交变载荷时出现边角开裂的问题。固定夹座上的安装孔采用长圆孔与圆孔组合的设计，两个圆孔作为主定位孔，另外两个长圆孔作为安装调节孔，可以抵消安装基面的孔位加工误差，降低现场安装的对位难度。从安装边界尺寸来看，整个锁体的总长度控制在被夹持管件直径的2.2倍左右，宽度方向不超过管件直径的1.5倍，高度方向突出安装基面的尺寸不超过管件半径，整体结构紧凑，不会在安装后占用过多的周边空间，适合在布局紧凑的设备内部使用。夹瓣的内弧面没有做防滑齿结构，而是保留了平整的加工面，这样的设计一方面可以避免在被夹持的光轴、管件表面压出齿痕，保护被固定件的表面精度，

　　另一方面也方便在需要调整被夹持件轴向位置时，稍微松脱螺栓即可滑动调整，不需要完全拆下锁体。横向锁紧螺栓的轴线与夹瓣的对称面重合，保证锁紧时两侧夹瓣的受力均匀，不会出现单侧受力导致的夹瓣偏斜、抱紧力不足的问题；螺栓与固定夹座的配合部位采用了光孔加螺纹段的设计，光孔段起到导向作用，避免螺栓长期受径向力出现螺纹变形，延长结构的使用寿命。在实际选型应用时，需要根据被夹持件的重量、工作时的振动幅度选择对应规格的锁紧螺栓，当应用在有振动的工况下时，可以在螺栓端部加装防松垫圈，避免长期振动导致螺栓松脱、锁止失效；夹座与夹瓣的壁厚根据额定锁紧力做了等强度设计，在螺栓达到额定锁紧力矩时，夹瓣的变形量控制在弹性变形范围内，不会出现塑性变形导致的锁止精度下降。整个结构没有复杂的异形曲面，所有特征都可以通过常规的铣削、钻孔工艺完成加工，加工成本低，后期维护时仅需更换锁紧螺栓即可完成维修，不需要整体更换锁体，具备较好的经济性与维护便利性。
