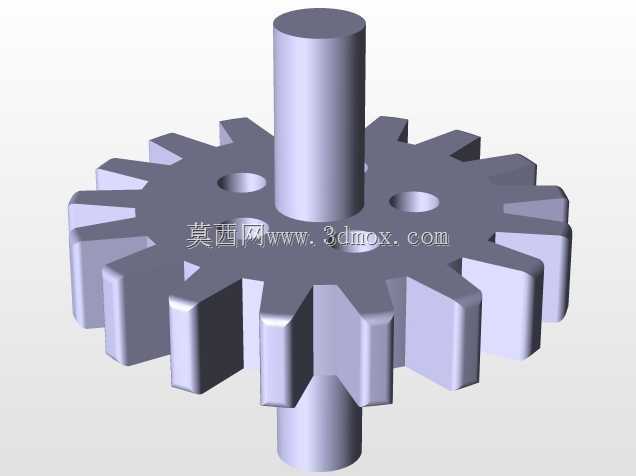

带安装轴直齿正齿轮传动结构

　　这款带一体式安装轴的直齿正齿轮，是交流稳压设备调压传动机构里的核心执行零件，日常在稳压装置的调压动作链路里承担扭矩传递、转角同步的核心作用，和配套的齿条、小模数齿轮啮合时，能把伺服调节机构的旋转扭矩平稳传递到调压碳刷的滑动支架上，带动碳刷沿调压线圈表面平稳滑动，实现输出电压的动态稳定调整。从实际使用场景来看，这类小模数正齿轮大多用在家用交流稳压器、小型工业调压电源、低压配电稳压柜的调节机构里，因为这类设备的调节行程短、传动负载不大，但对传动的平稳性、回程间隙有明确要求，不能出现卡滞、跳齿的情况，否则会导致调压动作卡顿，输出电压出现跳变，影响后端用电设备的稳定运行。

　　设计这类齿轮的时候，首先要匹配调压机构的传动比要求，齿部参数选用标准渐开线直齿齿形，压力角采用通用的20度标准值，齿顶高系数取1，保证和同模数的配套齿轮、齿条能够顺畅啮合，不会出现根切或者啮合干涉的问题。齿轮本体的中心位置做了一体式的圆柱安装轴，轴径和齿轮安装位的轴承内孔做公差配合，轴的长度要满足穿过安装支架、轴承内圈、齿轮本体后预留卡簧安装位的尺寸要求，避免轴向窜动。齿轮端面上均匀分布了三个减重安装孔，这三个孔一方面是减轻齿轮自身的转动惯量，让调压机构的小功率驱动电机不用承担额外的转动负载，提升调节响应速度，另一方面也可以作为安装定位孔，在装配的时候配合工装定位销快速找正齿位，保证初始安装的啮合间隙符合设计要求。

　　从安装边界来看，齿轮的齿顶圆直径要和安装腔体内壁预留至少1.5mm的安全间隙，避免转动过程中齿顶和腔体内壁发生刮擦；中心轴的两端轴颈分别对应安装位的两个含油轴承，轴颈的表面粗糙度要控制在Ra1.6以内，减少长期转动的磨损量，提升零件的使用寿命。齿部的厚度要和啮合的齿条宽度匹配，保证全齿宽接触，避免局部应力集中导致轮齿过早磨损。齿轮的轮毂部分和齿根之间做了过渡圆角，减少应力集中，在频繁正反转调节的工况下，不会出现齿根断裂的问题。

　　实际装配的时候，要注意控制齿轮和啮合件的中心距偏差，中心距过大会导致啮合间隙过大，调压动作出现回程空程，碳刷定位不准；中心距过小则会导致啮合过紧，转动阻力变大，驱动电机负载升高，甚至出现卡齿无法转动的情况。轮齿的端面和安装支架的侧面要预留0.2-0.5mm的轴向间隙，避免转动过程中端面和支架发生摩擦。这类齿轮因为长期在稳压设备内部工作，环境温度变化不大，负载属于轻载连续调节工况，所以材质一般选用耐磨的工程塑料或者粉末冶金压制成型，不需要额外做表面硬化处理，就能满足上万次调节动作的使用寿命要求。建模的时候要注意齿形的渐开线轮廓精度，齿向误差控制在允许范围内，保证啮合时的接触斑点沿齿长方向分布均匀，减少运转噪音，避免调压过程中出现传动抖动的问题。
