管式桁架结构卡丁车承载车架设计

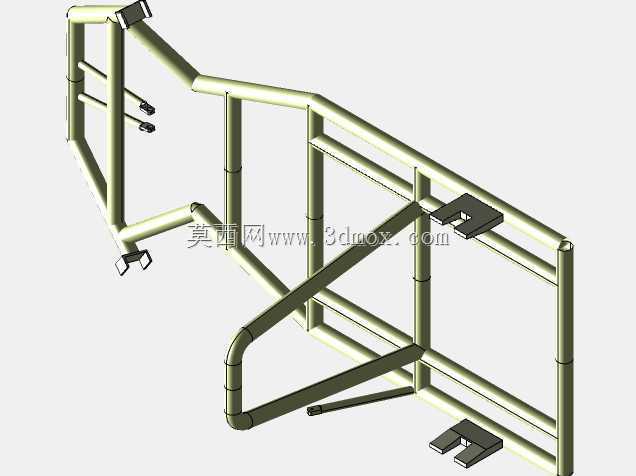

　　这款卡丁车车架采用圆管桁架式焊接结构设计，核心作用是为卡丁车所有总成部件提供统一的安装基准，同时承受行驶过程中来自路面的冲击载荷、动力总成的振动载荷以及驾乘人员的重量载荷，是非道路休闲卡丁车、场地竞技卡丁车的核心承载基体。从实际应用场景来看，这类车架多用于户外游乐场地、室内卡丁车场馆、青少年卡丁车培训场景，也可作为自制改装卡丁车、小型越野休闲车的底盘基础结构，适配铺装路面、轻度非铺装硬化路面的行驶需求，不适合高强度越野或者重载货运场景。

　　设计思路上优先考虑了结构轻量化与刚性的平衡，主纵梁采用连续弯管成型工艺，避免了多段管材拼接带来的应力集中问题，管材弯折处的圆弧过渡经过曲率校核，既保证了弯折处的管材强度不会因冷弯出现壁厚过度减薄，也能让载荷沿管材轴向顺畅传递，不会在弯折点出现应力突变。横向支撑管采用等间距排布，同时在驾驶员座舱区域、动力总成安装区域、前转向安装区域分别增设了斜向加强撑，形成多个稳定的三角形桁架单元，这种结构不需要额外增加板材加强筋，仅通过管材的空间排布就能实现足够的抗扭刚度，在车辆过弯侧倾、经过颠簸路面时，车架的扭转变形量可以控制在合理区间，避免因车架变形导致转向机构卡滞、传动部件错位的问题。

　　从安装边界来看，车架前端预留了转向立柱的安装支座，支座采用折弯钢板焊接在主纵梁前端，安装孔位同轴度经过公差匹配，可适配常见的卡丁车转向节总成，安装面的平面度满足转向轴承的装配要求，不会出现转向卡滞的问题。车架中部的座舱区域预留了座椅安装的固定点位，点位间距符合通用卡丁车座椅的安装尺寸，同时座舱两侧的边梁高度经过校核，既可以为驾乘人员提供侧面防护，也不会影响驾乘人员上下车的操作空间。车架后部预留了动力总成的安装支架，支架位置兼顾了轴荷分配的需求，将动力总成布置在后轴前方的位置，让整车前后轴荷配比接近4:6，符合后驱卡丁车的抓地力需求，避免起步时后轮打滑过度。车架底部的几个安装支座分别对应后轴固定、脚踏机构安装、防撞缓冲件安装的位置，所有安装面都预留了足够的螺栓操作空间，装配时不需要额外对管材进行切割修改。

　　外形尺寸方面，整车架的轴距、轮距参数适配常规168级别的娱乐卡丁车规格，车架整体宽度控制在合理范围，既满足场馆内车道的通行宽度要求，也能保证驾乘人员的腿部有足够的活动空间。管材选型上采用了适合冷弯焊接的低碳钢圆管，壁厚满足休闲卡丁车的强度需求，焊接位置都预留了足够的焊缝长度，所有外露的管端都做了封堵设计，避免长期使用过程中管材内部进水锈蚀，延长车架的整体使用寿命。在实际使用过程中，这类桁架式车架的维护成本较低，若出现局部管材变形，可通过局部切割更换管材的方式进行维修，不需要整体更换车架，相比板式车架的维修便利性更高。同时车架的上部结构预留了外观覆盖件的安装点位，后期可根据场馆的主题需求加装不同样式的外壳、防撞包围，不需要对主车架结构进行改动，适配性较强。
